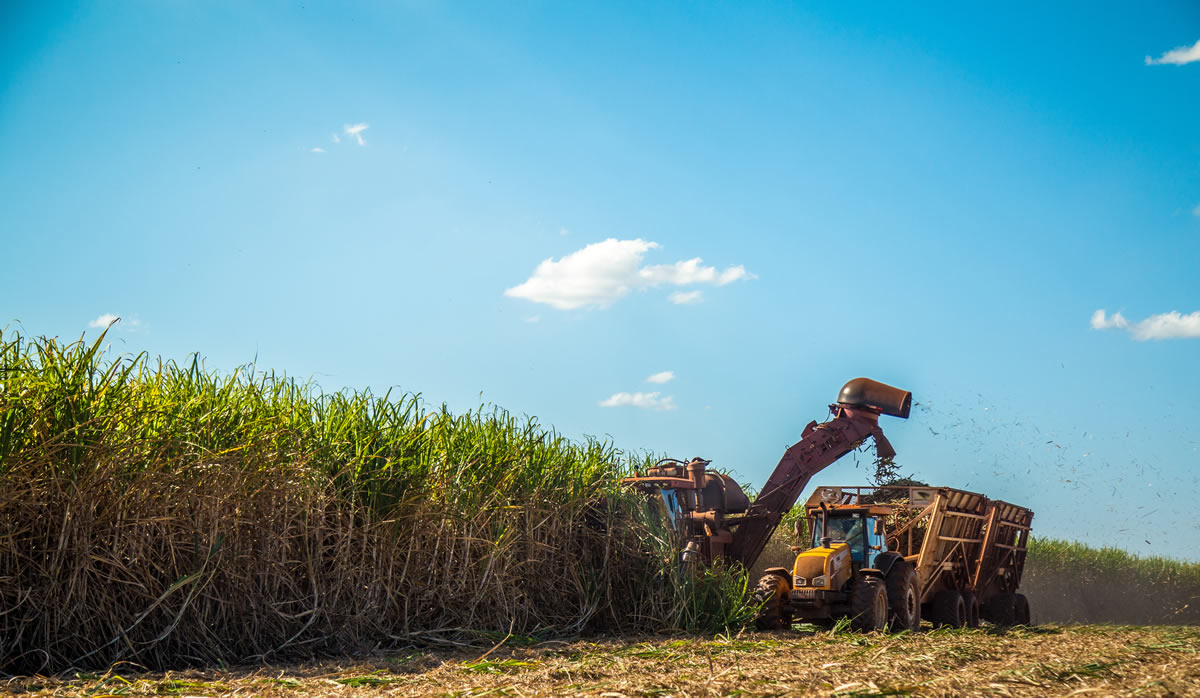

Cosechadora de caña de azúcar
Nuestras cadenas para cosechadoras de caña se fabrican en instalaciones con certificación ISO, siguiendo los rigurosos estándares de diseño y calidad propios de Tsubakimoto.
Todos los componentes se someten a granallado y se aplica una precarga estática a toda la cadena para mejorar su resistencia al desgaste.
Esto garantiza una excelente resistencia a la abrasión y una larga vida útil, incluso en el duro entorno de trabajo de los campos de caña de azúcar, que se caracterizan por una gran cantidad de residuos de tierra y fibra y fluctuaciones de carga significativas.

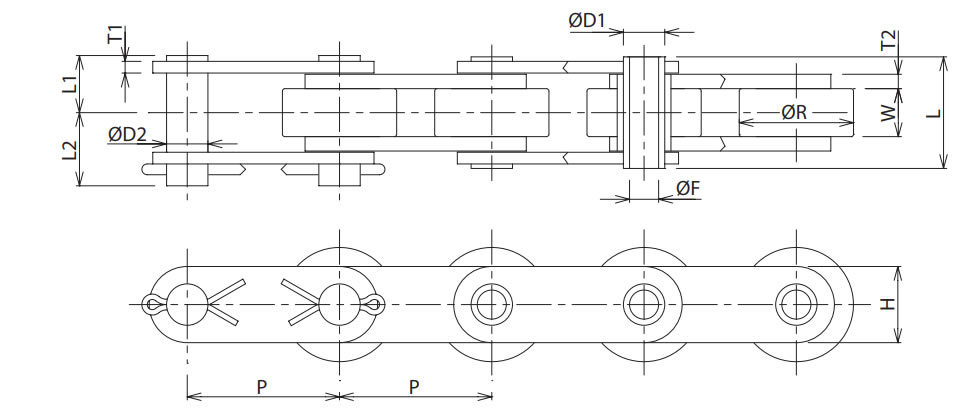

| Chain No. | P | R | W | T1 | T2 | H | D1 | D2 | F | L | L1 | L2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RF264HP | 50.8 2.00 |
38.1 1.50 |
16 0.63 |
3.9 0.15 |
4.8 0.19 |
25.4 1.00 |
13.8 0.54 |
13.8 0.54 |
9.7 0.38 |
37.2 1.46 |
19.05 0.75 |
24.4 0.96 |
Para consultas sobre productos, contáctenos aquí
Cadena transportadora de lodo
Nuestra empresa ofrece una amplia gama de cadenas transportadoras de lodo diseñadas para su uso en ambientes húmedos.
Para mejorar la resistencia a la corrosión y al desgaste, ofrecemos modelos con pasadores y casquillos de acero inoxidable, entre otras especificaciones diseñadas para soportar condiciones adversas.
Además, se pueden proporcionar tamaños adicionales y otras series según cada caso particular, en función de la aplicación y los requisitos del equipo.

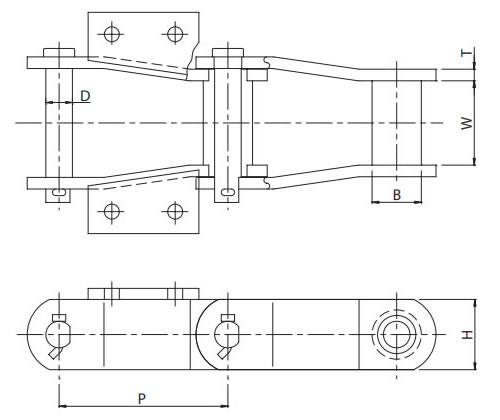

| Chain No. | P | B | W | T | H | D |
|---|---|---|---|---|---|---|
| BOP152.4 | 152.4 6.00 |
31.75 1.25 |
61.9 2.44 |
9.7 0.38 |
38.1 1.50 |
19.5 0.77 |
Para consultas sobre productos, contáctenos aquí

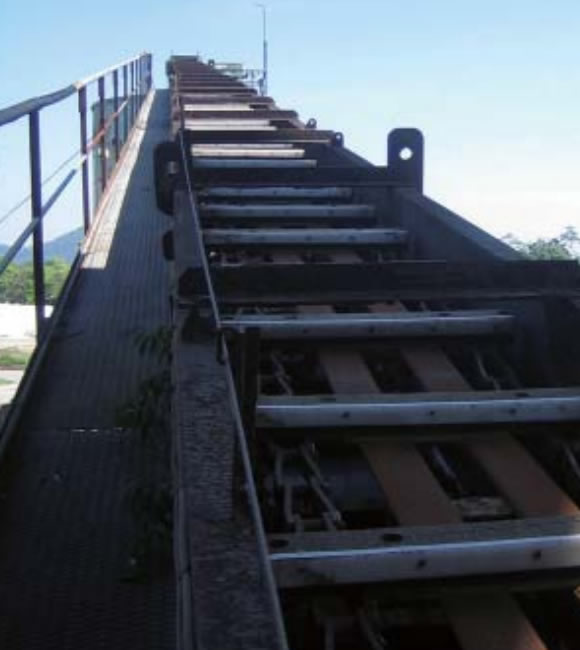

Máquina de transporte de caña de azúcar

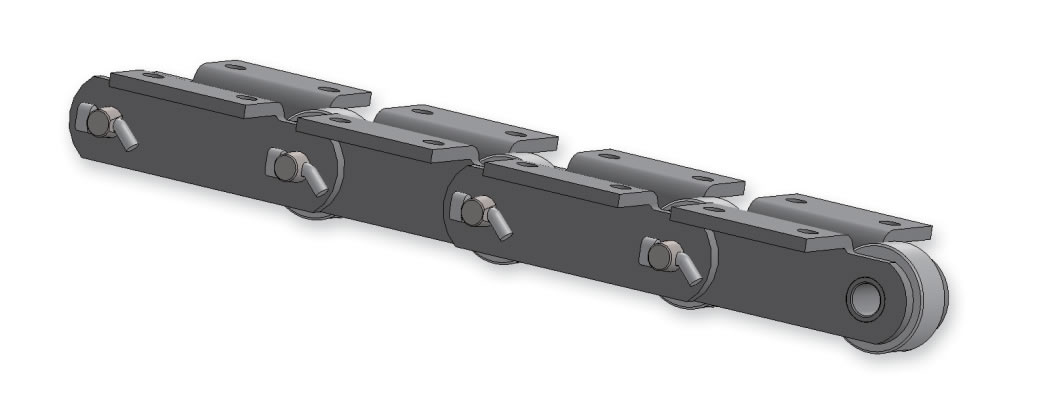

Cadena para transportar cañas
Las cadenas para transportar caña de azúcar se utilizan en condiciones especialmente duras dentro de las fábricas de azúcar.
Tsubakimoto Chain ofrece una amplia gama de cadenas para portar bastones con excelente durabilidad y resistencia al desgaste.
Seleccionamos los materiales óptimos y realizamos el tratamiento térmico según las condiciones de aplicación, proporcionando especificaciones que cumplen de forma fiable los requisitos in situ.

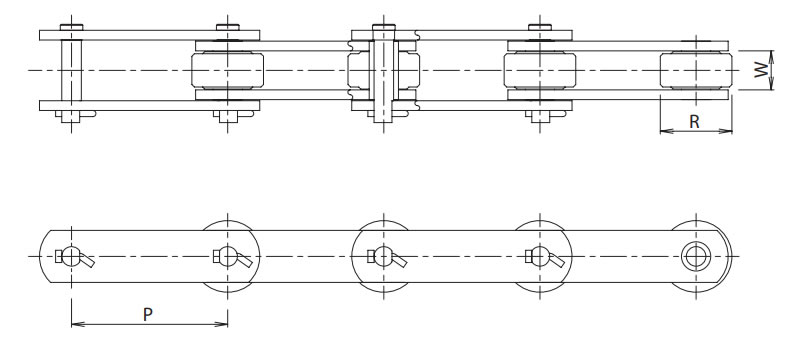

| Chain No. | P | R | W |
|---|---|---|---|
| RF205 | 78.11 3.075 |
31.8 1.25 |
37.1 1.46 |
| RF2188 | 101.6 4.00 |
44.45 1.75 |
31.6 1.24 |
| RF0904 | 101.6 4.00 |
50.8 4.00 |
29.4 1.16 |
| RF1113 | 102.6 4.039 |
50.8 4.00 |
31.6 1.24 |
| RF2124 | 152.4 6.00 |
69.9 2.75 |
37.1 1.46 |
| RF0906 | 152.4 6.00 |
69.9 2.75 |
37.1 1.46 |
| RF09060 | 152.4 6.00 |
69.9 2.75 |
37.1 1.46 |
| RF09061 | 152.4 6.00 |
69.9 2.75 |
37.1 1.46 |
| RF2178A | 152.4 6.00 |
69.9 2.75 |
38.1 1.5 |
| RF2198A | 152.4 6.00 |
69.9 2.75 |
38.1 1.5 |
| RF09063 | 152.4 6.00 |
76.2 3.00 |
36.5 1.44 |
| RF2315 | 228.6 9.00 |
76.2 3.00 |
43 1.69 |
| RF2129 | 228.6 9.00 |
82.5 3.25 |
37.1 1.46 |
adjunto
Para consultas sobre productos, contáctenos aquí

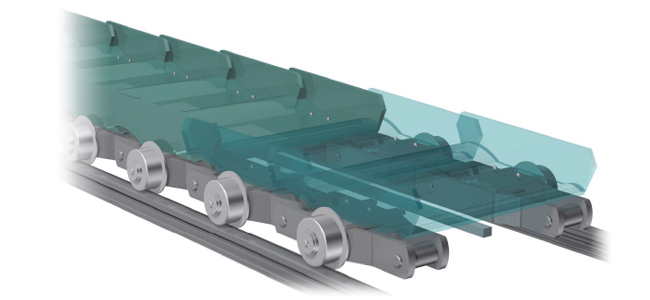

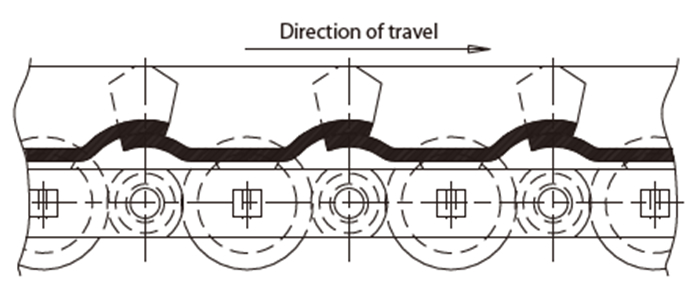

Transportador de bagazo

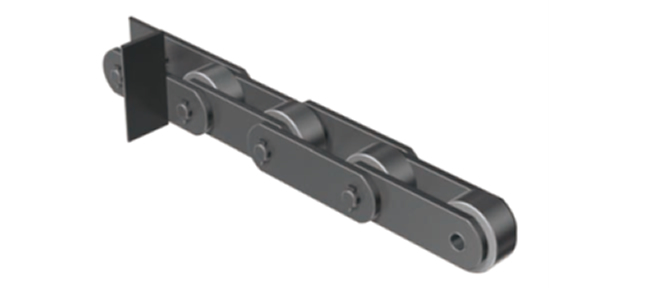

Cadena transportadora de bagazo con rodillo exterior
Su exclusiva estructura de rodillos exteriores simplifica las tareas de mantenimiento. La superficie de apoyo está diseñada para mantener de forma estable una fina película lubricante, lo que contribuye a prolongar la vida útil de todo el sistema.
Además, optimizando la disposición de los rodillos, es posible sustituir únicamente el rodillo dañado sin necesidad de desmontar todo el sistema.
Esto reduce los tiempos de inactividad innecesarios y costosos.

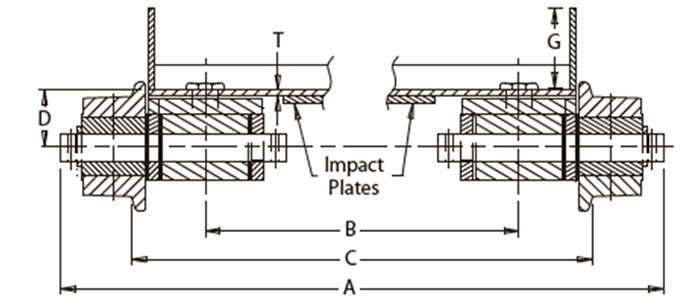

| Style | Chain No. | Pitch | Width | Centerline Chain to Top of Pan Bead | Base Dimension | Pan Thick. | Max. Work Load kg (Lbs.) | Weights/Lbs. | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Overall | Center to Center Sprocket | Track Gauge | Conveyor Wt. Per Meter (Ft.) 457.20mm (18") Pan | Approx. Wt. Each 25.40mm (1") Added to Height | Wt. Added Each 152.40mm (6") of Width | |||||||
| A | B | C | D | G | T | |||||||
| Style A OBR Aprons | 961R | 228.6 9.00 |
712.72 28.06 |
374.65 14.75 |
573.02 22.56 |
73.15 2.88 |
101.6 4.00 |
6.35 0.25 |
8,164.75 18,000 |
52.3 115.2 |
1.3 2.9 |
3.8 8.3 |
| 2397R | 304.8 12.00 |
692.15 27.25 |
385.83 15.19 |
553.97 21.81 |
95.25 3.75 |
101.6 4.00 |
6.35 0.25 |
8,346.19 18,400 |
42.0 92.5 |
1.2 2.6 |
3.4 7.5 |
|
| 1706R | 304.8 12.00 |
712.72 28.06 |
374.65 14.75 |
573.02 22.56 |
95.25 3.75 |
101.6 4.00 |
6.35 0.25 |
12,700.72 28,000 |
49.3 108.7 |
1.2 2.6 |
3.4 7.5 |
|
| 2614R | 304.8 12.00 |
703.33 27.69 |
360.43 14.19 |
560.32 22.06 |
107.95 4.25 |
101.6 4.00 |
6.35 0.25 |
15,875.90 35,000 |
71.3 157.1 |
1.2 2.6 |
3.4 7.5 |
|
| 2614R | 304.8 12.00 |
703.33 27.69 |
360.43 14.19 |
560.32 22.06 |
111.25 4.38 |
101.6 4.00 |
9.652 0.38 |
15,875.90 35,000 |
78.2 172.4 |
1.8 4.0 |
5.1 11.3 |
|
Para consultas sobre productos, póngase en contacto con nosotros aquí.
*Esto abrirá el sitio web de US TSUBAKI POWER TRANSMISSION, LLC.

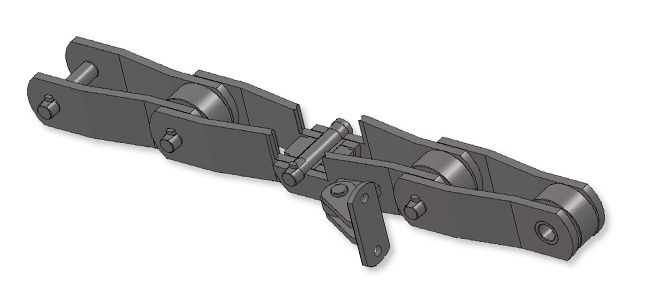

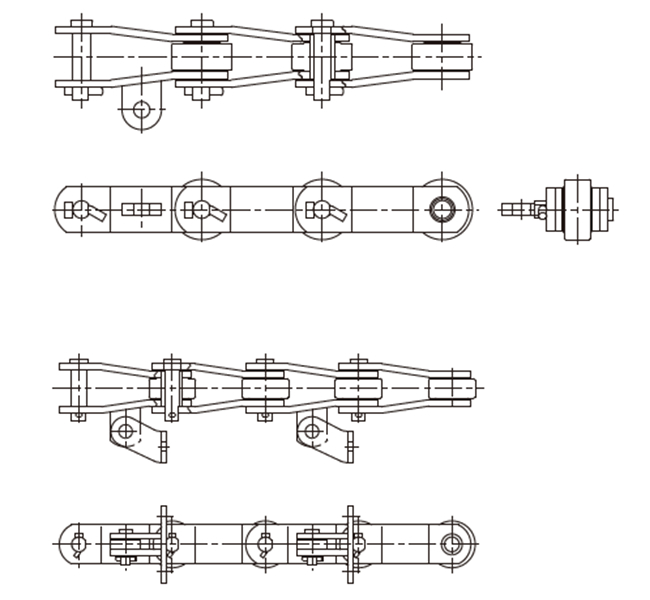

Cadena de transporte intermedia de bagazo
Para las cadenas intermedias y las cadenas portacables de bagazo, es fundamental lograr tanto resistencia a la corrosión como resistencia al desgaste.
Las cadenas portacables intermedias/cadenas portacables de Tsubaki cumplen de forma fiable estos requisitos, a la vez que demuestran una durabilidad superior.

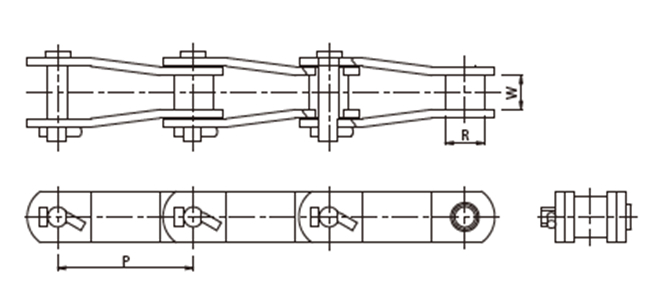

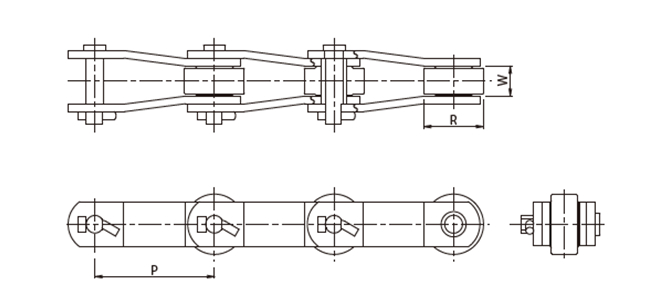

| Chain No. | P | R | W |
|---|---|---|---|
| RO1112 | 93.7 3.688 |
44.45 1.75 |
27.6 1.09 |
| RO1124 | 101.6 4.00 |
50.8 2.00 |
32.3 1.27 |
| RO1125 | 101.6 4.00 |
50.8 2.00 |
32.6 1.28 |
| RO0904 | 101.6 4.00 |
50.8 2.00 |
29.4 1.16 |
| RO1113 | 102.6 4.04 |
50.8 2.00 |
37.5 1.48 |
| RO1130 | 152.4 6.00 |
63.5 2.50 |
37.6 1.48 |
| RO2184 | 152.4 6.00 |
76.2 3.00 |
34.9 1.37 |
| RO2184A | 152.4 6.00 |
76.2 3.00 |
34.9 1.37 |
| RO0906 | 152.4 6.00 |
69.9 2.75 |
37.1 1.46 |
| RO09060 | 152.4 6.00 |
69.9 2.75 |
37.1 1.46 |
| RO09061 | 152.4 6.00 |
69.9 2.75 |
37.1 1.46 |
| RO2178A | 152.4 6.00 |
69.9 2.75 |
38.1 1.5 |
| RO203.2 | 203.2 8.00 |
89 3.50 |
46.1 1.81 |
| RO228.6 | 228.6 9.00 |
89 3.50 |
46.1 1.81 |
| RO228.6 | 228.6 9.00 |
99 3.90 |
47 1.85 |
| RO228.6 | 228.6 9.00 |
99 3.90 |
48 1.89 |
adjunto

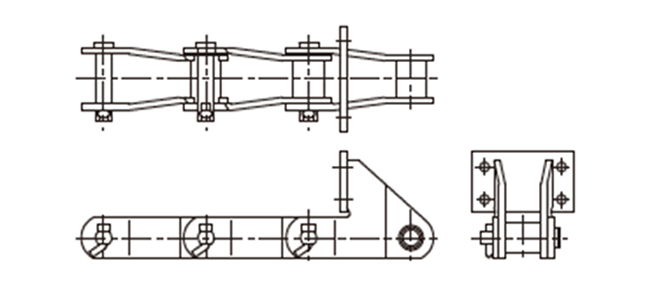

BO/BOP Type Chain
adjunto
| Chain No. | P | R | W |
|---|---|---|---|
| B009060 | 152.4 6.00 |
35 1.38 |
37.1 1.46 |
| B02184A | 152.4 6.00 |
42 1.65 |
34.9 1.37 |
| BOP160 | 160 6.30 |
48 1.89 |
56 2.20 |
| Chain No. | P | R | W |
|---|---|---|---|
| BOP160A | 160 6.30 |
48 1.89 |
56 2.20 |
| BOP200 | 200 7.87 |
48 1.89 |
56 2.20 |
| BOP200A | 200 7.87 |
48 1.89 |
56 2.20 |
Para consultas sobre productos, contáctenos aquí
Elevador de caña de azúcar
Cadena de ascensor
cadena con casquillos cumplen con la norma ANSI están diseñadas específicamente para aplicaciones en ascensores y cintas transportadoras, ofreciendo un alto rendimiento y durabilidad.
Estas cadenas de alta resistencia son compatibles con piñones de cadena combinados de hierro fundido.
cadena transportadora de gran tamaño Serie BT
Tiene aproximadamente el doble carga máxima admisible en comparación con Serie CT.
carga máxima admisible de cadena transportadora de gran tamaño Serie CT se ha incrementado (aproximadamente al doble).
Ofrecemos sistemas tanto métricos como en pulgadas, y disponemos de una variedad de accesorios.
Obtenga más información sobre Serie BT cadena transportadora de gran tamaño
Para consultas sobre productos, contáctenos aquí
Transportista intermedio
Cadena portadora intermedia
Transportador tipo RF
Las cadenas portadoras intermedias de la serie RF se fabrican utilizando materiales cuidadosamente seleccionados.
Los pasadores y casquillos están fabricados con un acero inoxidable especial desarrollado para aplicaciones de recuperación de bagazo, lo que proporciona una mayor resistencia a la corrosión y al desgaste.
Además, durante el montaje se aplica grasa de disulfuro de molibdeno (MoS₂) a los pasadores y casquillos.
Dado que esta cadena normalmente no requiere lubricación adicional durante su funcionamiento, esta grasa de MoS2 se aplica mediante horneado para garantizar una lubricación suplementaria.
En función de su aplicación y de los requisitos del equipo, también podemos proporcionarle tamaños adicionales y otras series según sea necesario.

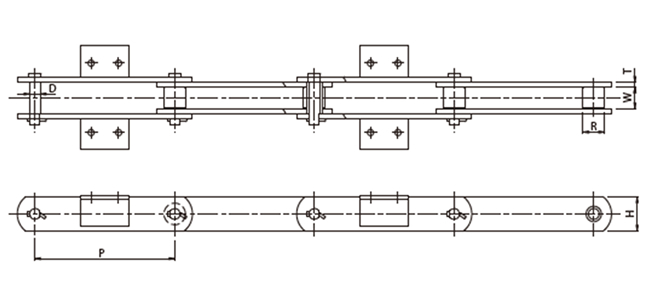

| Chain No. | P | R | W | T | H | D |
|---|---|---|---|---|---|---|
| RFP457.2S | 457.2 18.00 |
70 2.76 |
70 2.76 |
16 0.63 |
110 4.33 |
35 1.38 |
Para consultas sobre productos, contáctenos aquí
Recuperador de bagazo
Cadena de reclamación de bagazo
La máquina para la elaboración de crema a partir de bagazo es un equipo que da soporte a todo el proceso de producción de azúcar y es una de las aplicaciones más importantes de la cadena.
Tsubakimoto Chain ha desarrollado y adoptado materiales de acero inoxidable que combinan altos niveles de resistencia a la corrosión, resistencia mecánica y resistencia al desgaste, gracias a una exhaustiva investigación de mercado y a pruebas de campo in situ.
Además de este acero inoxidable patentado, los pasadores se someten a un endurecimiento de sección completa y endurecimiento por inducción para maximizar su vida útil.
Además, suponiendo que no se realice lubricación durante el funcionamiento, se aplica grasa de disulfuro de molibdeno (MoS2) a los pasadores y casquillos durante el montaje, y algunas piezas se someten a un proceso de horneado.
Además, los accesorios se montan en la cadena mediante soldadura robótica, lo que garantiza soldaduras profundas y de alta resistencia.

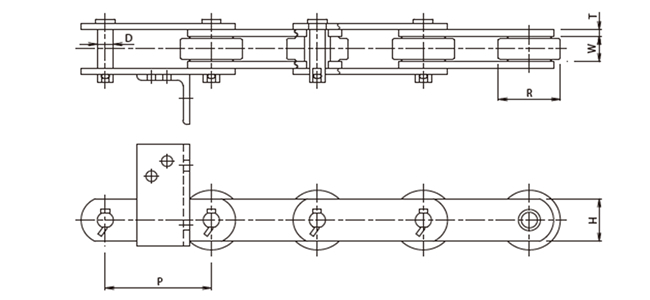

| Chain No. | P | R | W | T | H | D |
|---|---|---|---|---|---|---|
| RFP152.4R-6LF2 | 152.4 6.00 |
88.9 3.50 |
31.8 1.25 |
9.5 0.37 |
63.5 2.50 |
23.2 0.91 |
| RFP152.4R-6LF2-H | 152.4 6.00 |
88.9 3.50 |
31.8 1.25 |
9.5 0.37 |
63.5 2.50 |
31.8 1.25 |
Para consultas sobre productos, contáctenos aquí

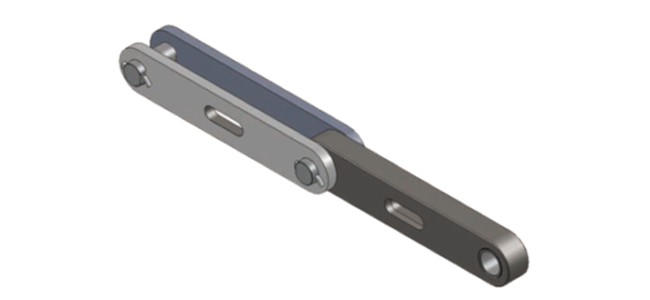

Sistema difusor
Cadena difusora
Al igual que las cadenas para el transporte de bagazo y las cadenas de los elevadores, las cadenas difusoras de Tsubakimoto utilizan un material de acero inoxidable patentado, desarrollado por Tsubakimoto, que combina resistencia al desgaste, resistencia a la corrosión y durabilidad.
Este producto se utiliza en fábricas de azúcar de todo el mundo.

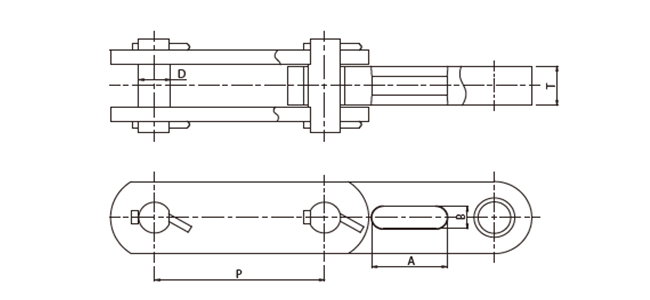

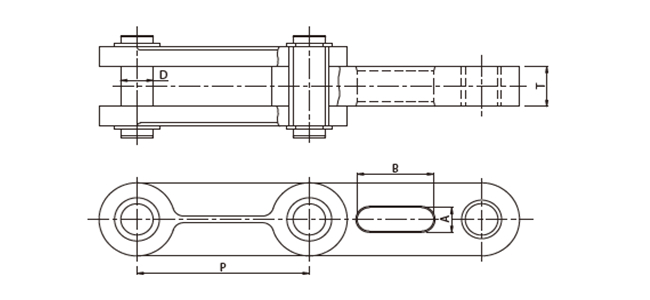

Tipo 1
Tipo 2
| Chain No. | Tipo | P | D | T | A | B |
|---|---|---|---|---|---|---|
| NEF250 | 1,2 | 250 9.84 |
47 1.85 |
60 2.36 |
111 4.37 |
35 1.38 |
| NEF500 | 2 | 500 19.685 |
49 1.93 |
60 2.36 |
135 5.31 |
35 1.38 |
Para consultas sobre productos, contáctenos aquí
Otros equipos
Ajuste de la posición de las cajas de caña de azúcar
Cilindro de Potencia ofrecen una amplia gama de opciones, que incluyen interruptores de límite, codificadores rotativos y potenciómetros, para satisfacer los requisitos de posicionamiento.
En función de su aplicación y de los requisitos del equipo, también podemos proporcionarle tamaños adicionales y otras series según sea necesario.
Más detalles sobre Cilindro de Potencia
