Ejemplos de aplicación: Embrague de levas - 4. Operación de giro de turbina de gas
solicitud
Rueda libre
Cuando pista exterior del embrague de levas se acoplan y se transmite el par, la diferencia en la velocidad y dirección de rotación de pista exterior provoca
Se trata de un método de uso en el que la rueda gira libremente y repetidamente, de forma similar al movimiento de rueda libre de un coche.
Modelos compatibles
- ・Embrague de leva especial (tipo de elevación de leva)
Máquinas utilizadas
operación de giro de la turbina de gas
Ejemplos de aplicación

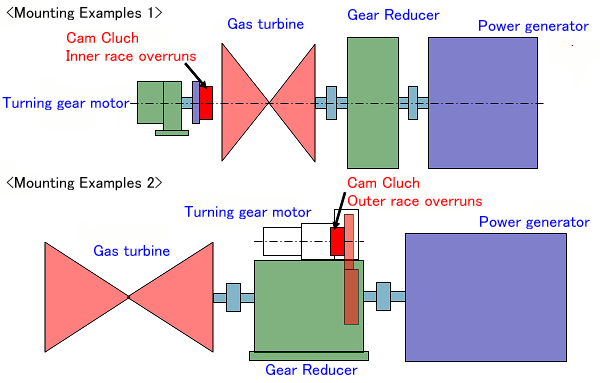

Disposición
Finalidad de uso y explicación de funcionamiento
Los motores de gas y las turbinas de gas se utilizan para generar electricidad a partir de gas natural de ciudad o gas natural licuado.
Generalmente, las turbinas de gas realizan una operación de giro al arrancar y al parar.
Cuando arranca la turbina de gas, el embrague de levas se acopla para recibir el accionamiento del motorreductor.
La turbina de gas se acciona entonces a baja velocidad. Cuando la turbina de gas arranca, funciona al ralentí.
Corte la conexión entre la turbina de gas y el motorreductor.
Cuando se detiene la turbina de gas, se pone en marcha el motorreductor y la velocidad de rotación de la turbina de gas disminuye gradualmente.
Cuando la velocidad de rotación coincide con la del motorreductor, el embrague de levas se acopla y la turbina de gas vuelve a girar a baja velocidad.
Los motores y turbinas de gas se hacen girar antes y después de su funcionamiento para eliminar la distorsión del eje giratorio o para corregir la distorsión.
Para evitar esto, es necesario girar.
Con embrague de levas Tsubaki...
Es posible seleccionar un embrague de leva que sea compatible con los dos tipos de instalación de los ejemplos anteriores.
En ambos ejemplos de instalación 1 y 2, la leva no está en contacto con pista interior y pista exterior mientras la turbina está funcionando, logrando así una larga vida útil.
En el ejemplo de instalación 1, el pista interior interior del embrague de leva gira libremente a alta velocidad cuando la turbina está funcionando, pero la leva se levanta (flota) y los pista exterior pista interior y exterior ya no están en contacto.
En el ejemplo de instalación 2, el anillo exterior del pista exterior de leva gira libremente a alta velocidad cuando la turbina está funcionando, pero la leva se levanta (flota) y los pista exterior pista interior y exterior ya no están en contacto.
Ventajas de usar un embrague de leva
- - Los embragues de levas se acoplan y mantienen el ralentí automáticamente con solo cambiar la velocidad de rotación.
- • El uso de un embrague de leva permite eliminar dispositivos de control innecesarios.
