Especificación	Tipo de acero Tipo de acero Altamente resistente a la corrosión tipo de acero inoxidable
tipo de estante de pines	Tipo plano Tipo de ángulo

Condiciones de uso
Ángulo de inclinación de carrera	β	* * * *	[°]
Masa total de la parte en funcionamiento	M	* *	[kg]
velocidad de conducción	V	* * * *	[m/min]
coeficiente de fricción del rodamiento de la rueda	μs	* *
coeficiente de fricción de rodadura de la rueda	μr	* *

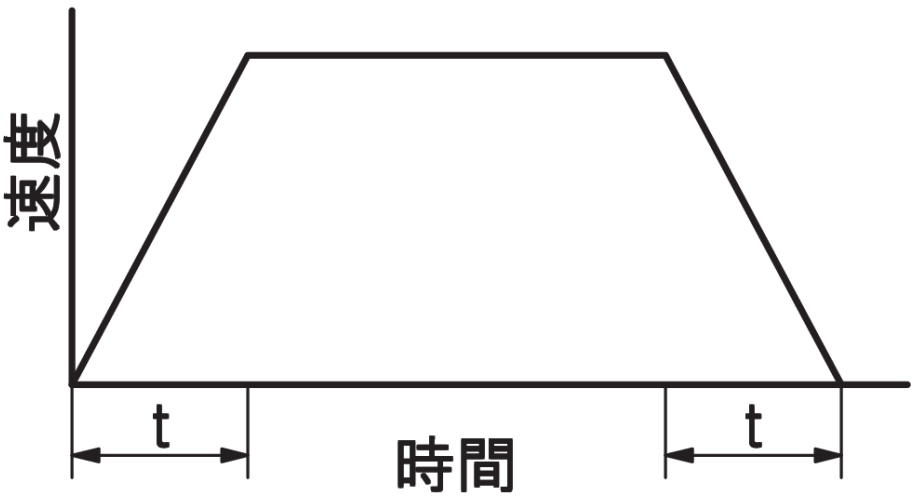

Tiempo de aceleración y desaceleración	t	* *	[s]

Estado de funcionamiento * *

Carga uniforme Carga con cierto impacto Cargas con grandes impactos

Tiempo diario de conducción * *

3 horas o menos 12 horas o menos Más de 12 horas

Arranques y paradas por hora * *

9 veces o menos 10 o más veces

Cálculo de carga
				Fuerza de inercia de aceleración/desaceleración	Fa		[kN]
				fuerza de carga por fricción	Ff		[kN]
				fuerza de carga gravitacional	Fg		[kN]
				Carga tangencial	Fw		[kN]
Factor de servicio
				Factor de servicio	Ks
velocidad tangencial	Ve		[m/min]	Factor de velocidad	Kv
Peso de corrección
				Carga tangencial corregida	Ft		[kN]
resultados de la selección del número de fotograma
Marco N°				Carga tangencial admisible	Fp		[kN]

designación de formato
Número de dientes del engranaje de pasador	NT1	* *		Longitud total requerida del estante de pasadores		*	[mm]

Tipo de buje

B C

Número de modelo de selección
número de modelo del engranaje de pasador			Paso	P		[mm]
número de modelo del soporte para pines			Longitud total del soporte para alfileres	La2		[mm]

diámetro exterior del engranaje de pasador	Do		[mm]	velocidad de rotación del engranaje de pasador	n1		[r/min]
diámetro primitivo del engranaje de pasador	Da		[mm]	potencia de carga del engranaje de pasador	Pw		[kW]

El diámetro exterior del engranaje de pasador es un valor aproximado. Por favor, contáctenos para obtener un valor exacto.

Número de modelo de referencia	Este número de montura es una talla más grande. Úselo para garantizar la seguridad y comparar precios.
Marco N°			Carga tangencial admisible	Fp		[kN]
Número de dientes del engranaje de pasador	NT1

número de modelo del engranaje de pasador			Paso	P		[mm]
número de modelo del soporte para pines			Longitud total del soporte para alfileres	La2		[mm]

diámetro exterior del engranaje de pasador	Do		[mm]	velocidad de rotación del engranaje de pasador	n1		[r/min]
diámetro primitivo del engranaje de pasador	Da		[mm]	potencia de carga del engranaje de pasador	Pw		[kW]

El diámetro exterior del engranaje de pasador es un valor aproximado. Por favor, contáctenos para obtener un valor exacto.

Esta hoja dimensionamiento calcula la carga tangencial mediante una fórmula general. Con base en dicha carga tangencial y las condiciones de operación especificadas, la hoja muestra los resultados de la selección según los procedimientos de selección indicados en Unidad de transmisión de engranajes de pasador.
Tenga en cuenta las características del equipo que está utilizando y determine usted mismo si el cálculo de carga es adecuado.

fórmula de cálculo
