Cadena superior de plástico dimensionamiento para transportadores lineales/inclinados de cadena (múltiples hebras). Herramienta dimensionamiento simple.
PASO 1. Selección preliminar de la cadena
Tras decidir el tipo y modelo de cadena, seleccione las especificaciones y el ancho de la cadena en la lista desplegable.
| Tipo de cadena | |
|---|---|
| Tipo de cadena | |
| Ancho de la cadena (mm) | |
| Código de especificación |
| número de modelo básico de la cadena | ||
|---|---|---|
| Ancho de la cadena |
mm |
|
| carga máxima admisible |
kN |
|
| Masa aproximada de la cadena |
kg/m |
|
| Velocidad permitida | Con lubricación |
m/min |
| Sin lubricación |
m/min |
|
PASO 2. Diseño de transporte
Por favor, introduzca sus condiciones de uso.
| Transporte horizontal / Transporte inclinado |
|
|---|---|

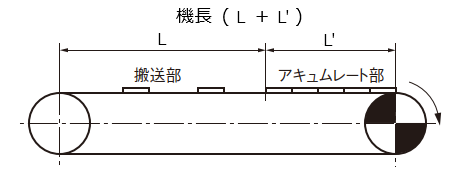

| Longitud de la sección de transporte |
L mm |
| Longitud de la sección de acumulación |
L' mm |

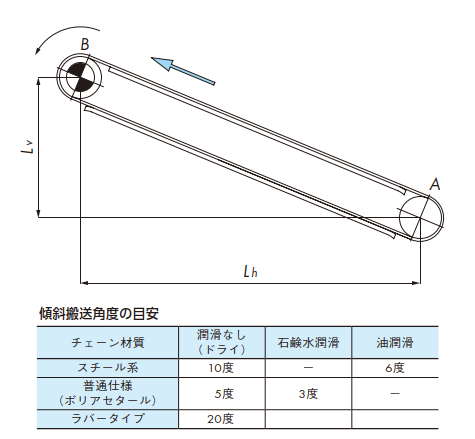

| Longitud vertical |
Lv mm |
| Longitud horizontal |
Lh mm |
| ángulo de inclinación |
° |
| longitud del transportador |
mm |
| número de hilos (hasta 6 columnas) |
columna |
PASO 3. Artículos transportados
Introduzca las siguientes condiciones de transporte o seleccione una opción de la lista desplegable.
Si el material del artículo transportado no está disponible, seleccione uno similar.
| Material de las mercancías transportadas | |
|---|---|
| Forma |
|
| Longitud en la dirección de transporte |
mm |
| Diámetro exterior |
mm |
| Masa por pieza |
kg |
| Intervalo de transporte |
mm |
Nota: Los artículos que se transporten deben colocarse lo más juntos posible, respetando el ancho de la cadena.
Debido a su forma circular, las secciones de transporte y acumulación tendrán la siguiente configuración.
PASO 4. Condiciones de uso
Introduzca los términos de uso a continuación o seleccione una opción de la lista desplegable.
| Velocidad de la cadena |
V m/min |
|---|---|
| Diámetro del círculo primitivo de la rueda dentada (Entrada opcional) |
Dp mm |
| Temperatura ambiente |
℃ |
| Material del riel utilizado | |
| Estado de lubricación |
PASO 5. Resultados de la selección
Resultado del cálculo

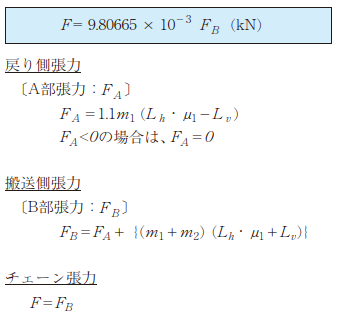

| Tensión que actúa sobre la cadena |
F kN |
|---|---|
| Tensión real de hilo único de cadena |
F kN |
| carga máxima admisible (Teniendo en cuenta la velocidad y la temperatura) |
kN |
| Masa aproximada de la cadena |
m1 kg/m |
|---|---|
| Masa aproximada de la cadena (número de hilos) |
m1 kg/m |
| longitud del transportador |
L + L' m |
| Longitud vertical |
Lv m |
| Longitud horizontal |
Lh m |
| Longitud de la sección de transporte |
L m |
| Cantidad de material transportado en la sección de transporte |
m2 kg/m |
| Longitud de la sección de acumulación |
L' m |
| Cantidad de material transportado en el acumulador |
m3 kg/m |
| Coeficiente de fricción dinámica entre la cadena y tira de desgaste |
μ1 |
| Parte del acumulador Coeficiente de fricción cinética entre la cadena y el objeto transportado |
μ2 |
| coeficiente de desequilibrio |
Tenga en cuenta el entorno de la cinta transportadora y otras condiciones de funcionamiento al decidir el tipo de cadena.
Si carga máxima admisible es insuficiente, puede aumentar el número de cadenas reduciendo el ancho de la placa superior o conectando una cinta transportadora más corta.
Como alternativa, puede seleccionar una cadena con una carga máxima admisible mayor. Al elegir el tipo de cadena, tenga en cuenta las condiciones de uso de la cinta transportadora.
Otras condiciones de uso de la cinta transportadora
| Potencia requerida |
kW |
= (F × V) / 60 |
|---|---|---|
| Velocidad de rotación del eje |
min-1 |
= (V × 1000) / (Dp × π) |
| Par total |
kN・m |
= F × (Dp / 1000) / 2 |
| Número aproximado de enlaces |
enlace |
= (longitud del transportador x 2 + 1 m) / paso de cadena |
Nota)
• La potencia requerida no tiene en cuenta la eficiencia del mecanismo de transmisión. Por favor, verifique el sistema de accionamiento que utilizará.
- Si no se introduce el diámetro del círculo primitivo del piñón, no se calcularán la velocidad de rotación del eje ni el par total.
• El número de eslabones es una estimación. Al realizar el pedido, determine la cantidad en función de la circunferencia real del recorrido de la cadena transportadora.
• El número de enlaces será para hilo único. Si selecciona múltiples hebras, necesitará un número de enlaces igual número de hilos.
