datos técnicos sobre el manejo del embrague
Serie MR. Manipular con cuidado.

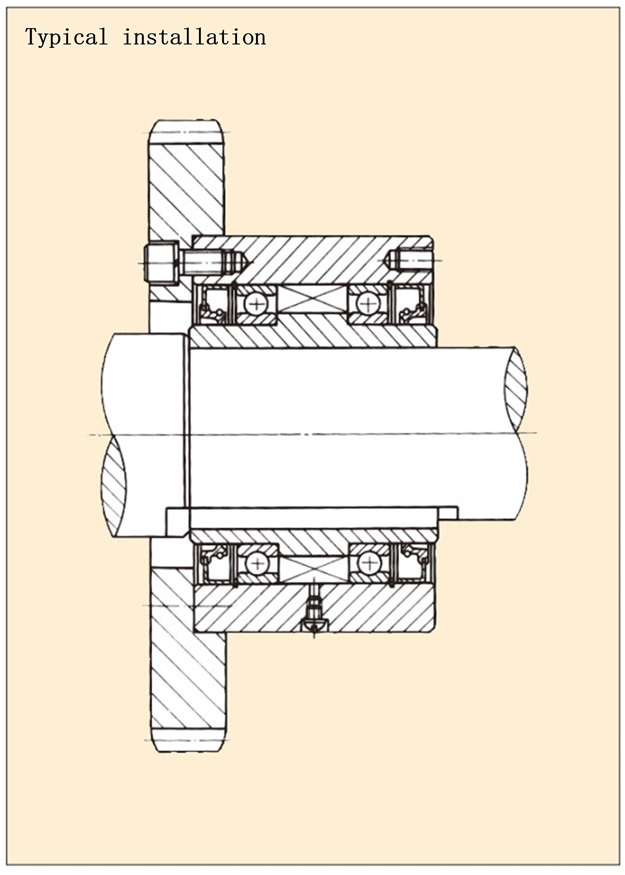

- 1. Los piñones y engranajes que se fijen al pista exterior deben ajustarse a pista exterior con la dimensión B (aquí) y sujetarse firmemente a los orificios roscados del extremo pista exterior con pernos de resistencia 10.9 o superior. Se recomienda una tolerancia H6 o H7 para el pivote.
- 2. Se recomienda una tolerancia del diámetro del eje de h6 o h7.
- 3. Las chavetas de la serie MR tienen dimensiones de altura especiales, por lo que se incluye una chaveta. La profundidad del chavetero con respecto al eje debe cumplir con las normas JIS.
- 4. Se proporciona un orificio de alivio de aire (presión interna) en la parte inferior de pista interior, por lo que deje un espacio (0,1 mm o más) entre la parte superior de la llave y la parte inferior de la ranura para que el aire (presión interna) pueda escapar.
- 5. Al colocarlo en el eje, aplique fuerza en la cara del extremo pista interior. Nunca golpee pista exterior.
- 6. Si se utiliza un par de apriete cercano al máximo permitido, compruebe la resistencia del eje y, si es necesario, utilice un eje tratado térmicamente o endurecido. La chaveta incluida es una chaveta endurecida.
- 7. Si se aplica una carga de empuje al embrague de leva, proporcione un dispositivo separado para soportar la carga de empuje.
- 8. Para un funcionamiento continuo, se recomienda la lubricación forzada. Póngase en contacto con nosotros para obtener más información.
- 9. El producto se envía sin aceite lubricante, por lo que debe aplicar el lubricante recomendado antes de usarlo.
- 10. Para obtener información sobre lubricación y mantenimiento, consulte aquí.
