datos técnicos Selección de cadena transportadora de pequeño tamaño
Si desea consultar los procedimientos de selección y los puntos importantes, continúe a continuación.
Si desea acotar o seleccionar provisionalmente una serie de productos,
Por favor, haga clic aquí.
Si ya se han definido sus condiciones de uso y desea una selección detallada,
Por favor, haga clic aquí.
Procedimiento de selección cadena transportadora de pequeño tamaño
El tamaño y tipo de cadena adecuados se seleccionan en función del tipo y la capacidad de la cinta transportadora. Dependiendo de las condiciones de uso de la cinta, pueden considerarse diversos casos, por lo que tal vez no sea posible tomar una decisión general; sin embargo, generalmente se sigue el siguiente procedimiento.
1. Comprobar las condiciones de transporte
2. Decisión provisional sobre el tipo de cadena
3. Compruebe la carga admisible del rodillo y del accesorio.
4. Cálculo de la tensión máxima que actúa sobre la cadena
5. Determinar el tamaño de la cadena
6. Método de selección de cadena para operación intermitente
Paso 1. Comprobar las condiciones de transporte
- 1. Tipo de transportador (transportador de tablillas, transportador de cangilones, etc.)
- 2. Dirección de transporte (horizontal, inclinado, vertical)
- 3. Tipo, masa y dimensiones del objeto transportado
- 4. Volumen de transporte e intervalo de transporte
- 5. Velocidad de la cinta transportadora
- 6. Longitud de la cinta transportadora
- 7. Lubricación
- 8. Atmósfera de transporte (temperatura, factores de corrosión)
Paso 2. Decidir provisionalmente el tipo de cadena
Determine la tensión estática máxima (F) que actúa sobre la cadena.
Unidades SI F(kN) = W × f 1 × K V × G 1000
Unidad de gravedad F{kgf} = W × f 1 × K V
W = Masa total de los artículos en la cinta transportadora {peso} kg {kgf}
f 1 = coeficiente de fricción (Tabla 3) K V = coeficiente de velocidad (Tabla 4)
G = 9.80665m/s2
F (o F × 0,6 cuando las cadenas son paralelas) o más carga máxima admisible tenía
El tipo y el tamaño de la cadena se determinarán provisionalmente.
carga máxima admisible para cadena transportadora de pequeño tamaño (excluidas las cadenas de acero inoxidable y de plástico técnico) se establece en el límite de fatiga.
Si la carga es inferior a este valor, cadena transportadora de pequeño tamaño no se romperá aunque se apliquen cargas repetidas.
*Acero inoxidable y plástico de ingeniería. carga máxima admisible se determina en función de la presión superficial entre el pasador y el casquillo, teniendo en cuenta el comportamiento ante el desgaste.
Paso 3. Compruebe la carga admisible
La carga que actúa sobre los rodillos o accesorios en los transportadores de carga debe ser inferior a los valores de las Tablas 1 y 2.
Tabla 1. Carga admisible del rodillo principal
| Tamaño | doble paso Tipo RS con accesorio (Serie Estándar) Lambda/Lambda de larga duración |
Rodillo de acero inoxidable (SS, AS) |
rodillo plástico | rodillo plástico Especificaciones KV |
Ruido bajo rodillo plástico |
Cadena de poliacero | |||
|---|---|---|---|---|---|---|---|---|---|
| Rodillo R | Rodillo S | Rodillo R | Rodillo S | Rodillo R | Rodillo S | Rodillo R | Rodillo R | ||
| RS25 | - | - | - | - | - | - | - | - | 0.005 {0.5} |
| RS35 | - | - | - | - | - | - | - | - | 0.015 {1.5} |
| RF2040・RS40 | 0.64 {65} | 0.15 {15} | 0.20 {20} | 0.05 {5} | 0.20 {20} | 0.02 {2} | 0.20 {20} | 0.14 {14} | 0.02 {2.0} |
| RF2050・RS50 | 0.98 {100} | 0.20 {20} | 0.29 {30} | 0.06 {6} | 0.29 {30} | 0.03 {3} | 0.29 {30} | 0.21 {21} | 0.04 {4.0} |
| RF2060・RS60 | 1.57 {160} | 0.29 {30} | 0.49 {50} | 0.09 {9} | 0.49 {50} | 0.05 {5} | 0.49 {50} | 0.34 {35} | 0.06 {6.0} |
| RF2080・RS80 | 2.65 {270} | 0.54 {55} | 0.78 {80} | 0.15 {15} | 0.88 {90} | 0.09 {9} | - | 0.62 {63} | - |
| RF2100・RS100 | 3.92 {400} | 0.78 {80} | 1.18 {120} | 0.25 {25} | 1.27 {130} | - | - | - | - |
| RF2120・RS120 | 5.88 {600} | 1.18 {120} | 1.77 {180} | 0.34 {35} | - | - | - | - | - |
| RS140 | - | 1.32 {135} | - | 0.39 {40} | - | - | - | - | - |
| RF2160・RS160 | 9.61 {980} | 1.91 {195} | 2.75 {280} | 0.54 {55} | - | - | - | - | - |
Nota)
- 1. Valores con lubricación. Las cadenas doble paso y tipo RS con accesorios incluyen cadenas resistentes al medio ambiente (Serie NEP).
- 2. Para Cadena de poliacero, la carga admisible por unidad es cuando está soportada por la parte inferior enlace interno.
- 3. Para canal guía de los rodillos R de Serie Estándar, utilice un material de alta resistencia a la tracción de S45C o superior.
- 4. Para obtener información sobre cadena con casquillos de rodamiento y cadena con jaula de rodamiento, consulte información del producto.
Carga admisible del rodillo principal
Tabla 2. Carga admisible para el accesorio A
Esta es la carga vertical que puede tolerar el accesorio tipo A.
Dependiendo de la forma y estructura del accesorio que instale, puede generarse una fuerza de torsión en el accesorio A. Póngase en contacto con nosotros si esto ocurre.
| cadena de doble paso | Cadena tipo RS | ||||
|---|---|---|---|---|---|
| Tamaño | doble paso Nota 1 | inoxidable | Tamaño | Con adjunto Nota 1 | inoxidable |
| RF2040 | 0.262 {26.7} | 0.108 {11.0} | RS25 | 0.028 {2.9} | 0.012 {1.2} |
| RF2050 | 0.455 {46.4} | 0.189 {19.3} | RS35 | 0.094 {9.6} | 0.036 {3.7} |
| RF2060 | 1.06 {108} | 0.419 {42.7} | RS40 | 0.130 {13.3} | 0.054 {5.5} |
| RF2080 | 1.67 {170} | 0.646 {65.9} | RS50 | 0.243 {24.8} | 0.101 {10.3} |
| RF2100 | 2.51 {256} | 1.15 {117} | RS60 | 0.376 {38.3} | 0.148 {15.1} |
| RF2120 | 3.68 {375} | 1.79 {183} | RS80 | 0.591 {60.3} | 0.233 {23.8} |
| RF2160 | 5.84 {596} | 3.13 {319} | RS100 | 0.933 {95.1} | 0.361 {36.8} |
| RS120 | 1.39 {142} | 0.629 {64.1} | |||
| RS140 | 1.82 {186} | 0.869 {88.6} | |||
| RS160 | 2.36 {241} | 1.19 {121} | |||
Nota)
- 1. Incluye cadena resistente al medio ambiente (Serie NEP).
- 2. Para obtener información sobre cadena con casquillos de rodamiento y cadena con jaula de rodamiento, consulte información del producto.
- ・El punto de aplicación de la carga vertical que puede tolerar uno de los accesorios A es la posición del orificio de montaje del accesorio.
- ・Los accesorios K son el doble de potentes que los accesorios A.
- - Tenga cuidado de no exceder la carga admisible del rodillo.
Paso 4. Calcula la tensión máxima (F) que actúa sobre la cadena.
El catálogo incluye tanto unidades del SI como unidades de gravedad. Al calcular la tensión máxima en unidades de gravedad, el peso (kgf) es lo mismo que la masa (kg).
- F = Tensión estática máxima que actúa sobre la cadena: kN{kgf}
- V = Velocidad de transporte (velocidad de la cadena): m/min
- H = Distancia entre centros de piñones (dirección vertical): m
- L = Distancia entre centros de piñones (horizontal): m
- C = Distancia entre centros de piñón: m
- M = Masa de las partes móviles (peso): Masa de la cadena *, cubo, delantal, etc. (kg/m {kgf/m})
- W = Masa total máxima {peso} de los artículos transportados en la cinta transportadora: kg {kgf}
Para artículos a granel: W = C intervalo de carga × cantidad de material transportado {peso} - kW = potencia requerida
- f 1 = coeficiente de fricción entre la cadena y canal guía (Tabla 3)
- η = eficiencia mecánica del accionamiento
- G = aceleración gravitacional: 9,80665 m/s 2
*Cuando se utilizan dos cadenas en paralelo, el peso será el de dos cadenas.
*Si se realizan operaciones de avance y retroceso con frecuencia, será necesario tensar la cadena, por lo que la fórmula de cálculo será diferente a la que se muestra a continuación.
Si está recuperando holgura en la cadena con un tensor, utilice la fórmula de cálculo que se encuentra en la pregunta 6 aquí.
Tabla 3-1 f 1: Coeficiente de fricción cuando los rodillos de la cadena principal ruedan sobre el riel.
| Rodillo clasificación |
Rodillo de acero | lambda cadena |
Inyección de rodillo plástico | Ruido bajo rodillo plástico |
Casquillo de aguja cadena |
|
|---|---|---|---|---|---|---|
| Lubricación (ninguna) | Lubricación (con) | Lubricación (ninguna) | Lubricación (ninguna) | |||
| Rodillo R | 0.12 | 0.08 | 0.08 | 0.08 | 0.1 | 0.21 |
| Rodillo S | 0.21 | 0.14 | 0.14 | - | - | - |
Nota) rodillo plástico incluyen especificaciones KV.
Tabla 3-2 f 1: Coeficiente de fricción cuando las placas de la cadena se deslizan sobre el riel.
| Placa de acero | Cadena de poliacero | |
|---|---|---|
| Lubricación (ninguna) | Lubricación (con) | |
| 0.3 | 0.2 | 0.25 |
fórmula de cálculo
| Unidades del SI | {unidad de gravedad} |
|---|---|
|

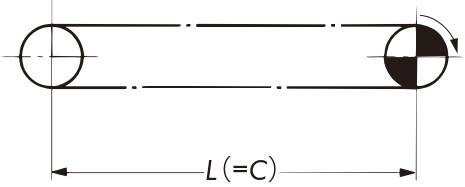

Transporte horizontal Al transportar artículos F = (W + 2.1 × M × C) × f1 × G 1000 kW = F × V 6120 × 1 η
F = (W + 2.1 × M × C) × f1 kW = F × V 6120 × 1 η |
|
|
Transporte vertical F = (W + M × C) × G 1000 kW = W × V 60 × G 1000 × 1 η
F = W + M × C kW = W × V 6120 × 1 η |
|
|

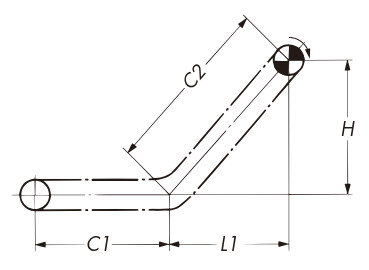

Transporte inclinado * Al transportar artículos
F = (W + M × C) L × f1 + H C + 1.1 × M × (L × f1 - H) × G 1000 kW = V 60 F - M × (H - L × f1) G 1000 × 1 η F = (W + M × C) L × f1 + H C + 1.1 × M × (L × f1 - H) kW = V 6120 F - M × (H - L × f1) × 1 η Nota) En la fórmula para F marcada con un asterisco, si L × f1- H < 0, entonces L × f1- H = 0. Asimismo, en la fórmula para kW, si H - L × f1 < 0, entonces H - L × f1 = 0. |
|
|
Transporte horizontal/inclinado * Al transportar artículos
F =
(
W
C1 + C2
+ 2.1 × M) C1 × f1+
(
W
C1 + C2
+ M) × (L1 × f1 + H)
kW = V 60 F - M × (H - L1 × f1) G 1000 × 1 η F =
(
W
C1 + C2
+ 2.1 × M) × C1 × f1+
(
W
C1 + C2
+ M) × (L1 × f1 + H)
kW = V 6120 F - M × (H - L1 × f1) × 1 η Nota) En la fórmula para F marcada con un asterisco, si L 1 × f 1- H < 0, entonces L 1 × f 1- H = 0. Asimismo, en la fórmula para kW, si HL 1 × f 1 < 0, entonces H - L 1 × f 1 = 0. |
|
Paso 5. Determinar el tamaño de la cadena
Multiplique la tensión máxima (F) que actúa sobre la cadena por el factor de velocidad (KV) de la Tabla 4 para seleccionar una cadena que cumpla la siguiente fórmula.
F × K V ≦ carga máxima admisible
Tabla 4 Coeficiente de velocidad (K V)
| Velocidad de la cadena (m/min) | Factor de velocidad (Kv) |
|---|---|
| 15 o menos | 1.0 |
| 15～30 | 1.2 |
| 30～50 | 1.4 |
| 50～70 | 1.6 |
| 70～90 | 2.2 |
| 90～110 | 2.8 |
| 110～120 | 3.2 |
Las velocidades recomendadas para las cadenas que se enumeran a continuación son:
|
30m/min以下 |
|
70m/min以下 |
Tabla 5: Resistencia de cadena transportadora de pequeño tamaño (unidad: kN{kgf})
| Tamaño | Cadena de uso general | Cadena Lambda Cadena Lambda de larga duración |
|---|---|---|
| RF2040 | 2.65 {270} | 2.65 {270} |
| RF2050 | 4.31 {440} | 4.31 {440} |
| RF2060 | 6.28 {640} | 6.28 {640} |
| RF2080 | 10.7 {1090} | 10.7 {1090} |
| RF2100 | 17.1 {1740} | 17.1 {1740} |
| RF2120 | 23.9 {2440} | 23.9 {2440} |
| RF2160 | 40.9 {4170} | - |
| Tamaño | Acero inoxidable doble paso | Recubierto doble paso | |||||
|---|---|---|---|---|---|---|---|
| Serie SS | Serie HS | Serie AS | Serie NS | Especificaciones de LSK | Serie NP | Serie NEP | |
| RF2040 | 0.69 {70} | 1.19 {121} | 0.69 {70} | 0.44 {45} | 0.44 {45} | 2.65 {270} | 2.65 {270} |
| RF2050 | 1.03 {105} | 1.85 {189} | 1.03 {105} | 0.69 {70} | 0.69 {70} | 4.31 {440} | 4.31 {440} |
| RF2060 | 1.57 {160} | 2.78 {283} | 1.57 {160} | 1.03 {105} | 1.03 {105} | 6.28 {640} | 6.28 {640} |
| RF2080 | 2.65 {270} | 4.77 {486} | 2.65 {270} | 1.77 {180} | - | 10.7 {1090} | 10.7 {1090} |
| RF2100 | 2.55 {260} | - | - | - | - | 17.1 {1740} | 17.1 {1740} |
| RF2120 | 3.82 {390} | - | - | - | - | 23.9 {2440} | - |
| RF2160 | 6.37 {650} | - | - | - | - | 40.9 {4170} | - |
| Tamaño | Serie de uso general | Serie de bajo ruido | Especificaciones de resistencia al calor | |||||
|---|---|---|---|---|---|---|---|---|
| Serie Estándar | Serie NP | Serie SS | Rodillo SP | Serie Estándar | Serie NP | Serie SS | ||
| RF2040 | 0.44 {45} | 0.44 {45} | 0.44 {45} | 0.23 {23} | 0.44 {45} | 0.44 {45} | 0.44 {45} | 0.44 {45} |
| RF2050 | 0.69 {70} | 0.69 {70} | 0.69 {70} | 0.34 {34} | 0.69 {70} | 0.69 {70} | 0.69 {70} | 0.69 {70} |
| RF2060 | 1.03 {105} | 1.03 {105} | 1.03 {105} | 0.54 {55} | 1.03 {105} | 1.03 {105} | 1.03 {105} | 1.03 {105} |
| RF2080 | 1.77 {180} | 1.77 {180} | 1.77 {180} | 0.88 {89} | 1.77 {180} | 1.77 {180} | 1.77 {180} | - |
| RF2100 | 2.55 {260} | 2.55 {260} | 2.55 {260} | - | - | - | - | - |
| Tamaño | Especificaciones de uso general | Especificaciones de LMC | Serie NP | Serie SS |
|---|---|---|---|---|
| RF2040 | 1.77 {180} | 1.47 {150} | 1.77 {180} | 0.44 {45} |
| RF2050 | 3.14 {320} | 2.55 {260} | 3.14 {320} | 0.69 {70} |
| RF2060 | 4.22 {430} | 3.43 {350} | 4.22 {430} | 1.03 {105} |
| RF2080 | 7.65 {780} | 6.18 {630} | 7.65 {780} | 1.77 {180} |
| Tamaño | Especificaciones de uso general |
|---|---|
| RF2040 | 1.86 {190} |
| RF2050 | 2.84 {290} |
| RF2060 | 4.02 {410} |
| RF2080 | 6.96 {710} |
Cadena transportadora intermitente
| Tamaño | Serie Estándar | Especificaciones de alta precisión | Especificaciones del acero inoxidable |
|---|---|---|---|
| RF2040 | 0.78 {80} | 0.78 {80} | 0.44 {45} |
| RF2050 | 1.27 {130} | 1.27 {130} | 0.69 {70} |
| RF2060 | 1.77 {180} | 1.77 {180} | 1.03 {105} |
| RF2080 | 2.94 {300} | 2.94 {300} | 1.77 {180} |
| Tamaño | carga máxima admisible |
|---|---|
| RF2040 | 0.45 {45} |
| RF2050 | 0.69 {70} |
| RF2060 | 1.03 {105} |
| RF2080 | 1.77 {180} |
| Tamaño | carga máxima admisible |
|---|---|
| BCM12.5-9 | 0.3 {30} |
| BCM15-9 | 0.3 {30} |
| Tamaño | carga máxima admisible |
|---|---|
| BC050 | 0.49 {50} |
| BC075 | 0.69 {70} |
| BC100 | 0.69 {70} |
| BC150 | 1.27 {130} |
| Tamaño | Cadena de uso general | Cadena Lambda | Cadena Lambda de larga duración |
|---|---|---|---|
| RS25 | 0.64 {65} | - | - |
| RS35 | 1.52 {155} | 1.52 {155} | - |
| RS40 | 2.65 {270} | 2.65 {270} | 2.65 {270} |
| RS50 | 4.31 {440} | 4.31 {440} | 4.31 {440} |
| RS60 | 6.28 {640} | 6.28 {640} | 6.28 {640} |
| RS80 | 10.7 {1090} | 10.7 {1090} | 10.7 {1090} |
| RS100 | 17.1 {1740} | 17.1 {1740} | 17.1 {1740} |
| RS120 | 23.9 {2440} | 23.9 {2440} | - |
| RS140 | 32.4 {3300} | 32.4 {3300} | - |
| RS160 | 40.9 {4170} | - | - |
| Tamaño | cadenas RS con accesorios | cadenas RS con accesorios revestida | Cadena de poliacero | rodillo plástico cadena |
|||||
|---|---|---|---|---|---|---|---|---|---|
| Serie SS | Serie HS | Serie AS | Serie NS | Especificaciones LSK (Rodillo de acero inoxidable) |
Serie NP | Serie NEP | Rodillo SP | ||
| RS25 | 0.12 {12} | - | - | 0.12 {12} | - | 0.64 {65} | - | 0.08 {8} | - |
| RS35 | 0.26 {27} | - | - | 0.26 {27} | - | 1.52 {155} | - | 0.18 {18} | - |
| RS40 | 0.69 {70} | 1.19 {121} | 0.69 {70} | 0.44 {45} | 0.44 {045} | 2.65 {270} | 2.65 {270} | 0.44 {45} | 0.23 {23} |
| RS50 | 1.03 {105} | 1.85 {189} | 1.03 {105} | 0.69 {70} | 0.69 {070} | 4.31 {440} | 4.31 {440} | 0.69 {70} | 0.34 {34} |
| RS60 | 1.57 {160} | 2.78 {283} | 1.57 {160} | 1.03 {105} | 1.03 {105} | 6.28 {640} | 6.28 {640} | 0.88 {90} | 0.54 {55} |
| RS80 | 2.65 {270} | 4.77 {486} | 2.65 {270} | 1.77 {180} | - | 10.7 {1090} | 10.7 {1090} | - | 0.88 {89} |
| RS100 | 3.82 {390} | - | - | - | - | 17.1 {1740} | 17.1 {1740} | - | - |
| RS120 | 3.82 {390} | - | - | - | - | 23.9 {2440} | - | - | - |
| RS140 | 4.61 {470} | - | - | - | - | 32.4 {3300} | - | - | - |
| RS160 | 6.37 {650} | - | - | - | - | 40.9 {4170} | - | - | - |
| Tamaño | Especificaciones de uso general | Especificación Lambda | Serie NP | Serie SS |
|---|---|---|---|---|
| RS40 | 1.77 {180} | 1.47 {150} | 1.77 {180} | 0.44 {45} |
| RS50 | 3.14 {320} | 2.55 {260} | 3.14 {320} | 0.69 {70} |
| RS60 | 4.22 {430} | 3.43 {350} | 4.22 {430} | 1.03 {105} |
| RS80 | 7.65 {780} | 6.18 {630} | 7.65 {780} | 1.77 {180} |
| Tamaño | Especificaciones de uso general |
|---|---|
| RS40 | 1.86 {190} |
| RS50 | 2.84 {290} |
| RS60 | 4.02 {410} |
| RS80 | 6.96 {710} |
Nota)
- 1. Las especificaciones Serie SS y Serie NS no se engrasan antes del envío. Si lo utiliza en entornos que no sean submarinos o donde esté expuesto al agua, asegúrese de aplicar aceite antes de usarlo.
- 2. Si la cadena se usa sin lubricar, puede comenzar a doblarse prematuramente.
- 3. carga máxima admisible es el valor en condiciones de lubricación con aceite (incluida la lubricación con agua).
Paso 6. Selección de cadena para funcionamiento intermitente
Cuando se utiliza una cadena para un funcionamiento intermitente, como con un dispositivo de indexación, se debe tener en cuenta la tensión que actúa sobre la cadena no solo en la selección de una cadena general (tensión F basada en la fuerza de fricción), sino también en la tensión adicional F1 debida a la inercia.
La tensión añadida F1 se calcula generalmente mediante F1 = mα. El procedimiento de cálculo se explica a continuación basándose en esta fórmula.
- m = masa total del lado impulsado (kg)
- α = aceleración máxima (m/s 2)
| Unidades del SI | {unidad de gravedad} | ||||||||
|---|---|---|---|---|---|---|---|---|---|
|
|||||||||
|
1) Calcula la masa total m del lado impulsado. m = W + M1 + 1 2 M2 Nota) 1 2 M 2: Valor aproximado obtenido al convertir la fuerza de inercia del piñón en la de la cadena. |
|||||||||
|
2) Utilizando la aceleración máxima α (m/s 2) y la fórmula anterior, calcule la tensión adicional debida a la inercia como F1=mα. Por ejemplo, cuando se utiliza un dispositivo de indexación de tipo leva, la aceleración máxima α es
Utilice el valor Am que corresponde a la curva de la leva.
Para obtener más detalles, consulte con el fabricante del índice. |
|||||||||
|
3) Calcule la tensión total aplicada F Σ, teniendo en cuenta la tensión adicional debida a la inercia. FΣ = F + F1/1000 F: Tensión de la cadena basada en la fuerza de fricción (kN) 3) Calcule la tensión total aplicada F Σ, teniendo en cuenta la tensión adicional debida a la inercia. FΣ = F + F1/G F: Tensión de la cadena basada en la fuerza de fricción (kN) G: Aceleración gravitacional 9,80665 (m/s 2) |
|||||||||
|
4) Determinar el tamaño de la cadena F Σ Kv ≦ carga máxima admisible Kv: coeficiente de velocidad (Tabla 4) |
|||||||||
|
5) Compruebe también la carga admisible en los rodillos de la cadena. ×
(Puedes moverlo arrastrándolo)
Este es un valor orientativo que no causa problemas de rotación de los rodillos, suponiendo su uso en estado lubricado. |
|||||||||
