datos técnicos Manipulación cadena transportadora de pequeño tamaño
Puntos a tener en cuenta al usar cadenas de flujo libre
1. cadena Double Plus (común con tapa a presión)
- (1) La longitud del transportador recomendada de la cinta transportadora es de 15 m o menos.
- (2) Cuando utilice rodillo plástico, evite utilizarlos en un entorno donde puedan estar expuestos a aceite o agua. (Esto puede reducir la función de aceleración).
- (3) Evite dejar caer palets o piezas de trabajo o presionarlos desde arriba, sometiendo así la cadena a impactos o presión.
- (4) No utilice cadena Double Plus con rodillo plástico sin lubricación. Si no se alcanza la vida útil prevista, considere la posibilidad de utilizar una cadena lambda.

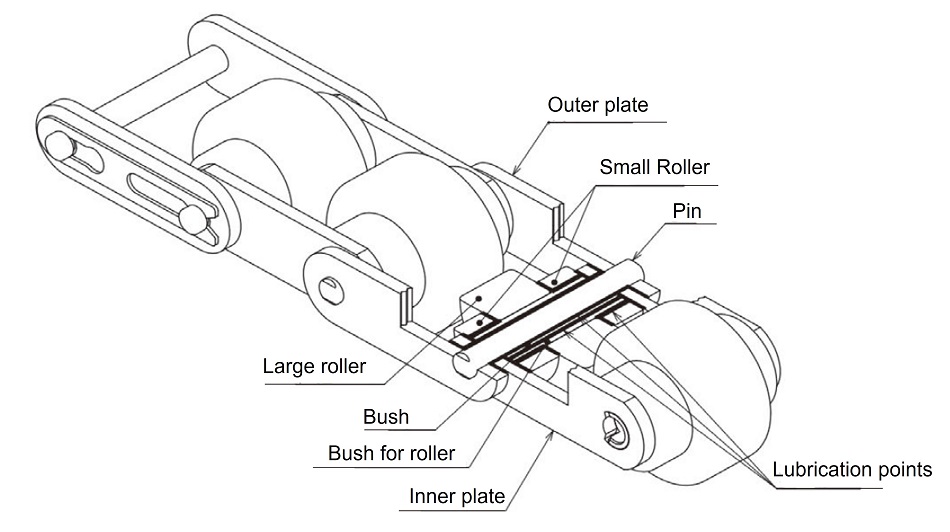

- (5) Los rodillos de acero deben lubricarse para evitar un aumento anormal del coeficiente de fricción.
Además, si se produce un ruido anormal en la curva de la rueda dentada o entre los rodillos de diámetro grande y pequeño en la zona de transporte debido al deterioro con el tiempo, aplique aceite SAE 10 a 20 entre el pasador y el buje, y entre los rodillos de diámetro grande y pequeño. Utilice un pulverizador o una brocha para aplicar el aceite de manera que llegue a las zonas que lo necesiten. Si surgen problemas debido a la transferencia de aceite al artículo transportado, limpie cualquier resto de aceite adherido a la circunferencia exterior del rodillo.
La especificación lambda reduce el ruido entre el pasador y el casquillo, por lo que le recomendamos que considere su uso en lugares donde la lubricación no sea posible o no sea deseable.

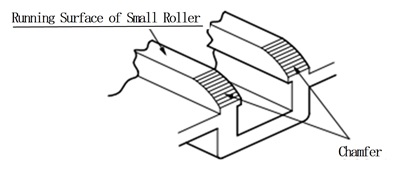

- (6) Procesar la superficie superior del extremo del marco en el lado de transporte
Por favor, chaflane la superficie de rodadura de los rodillos de pequeño diámetro de la cadena.

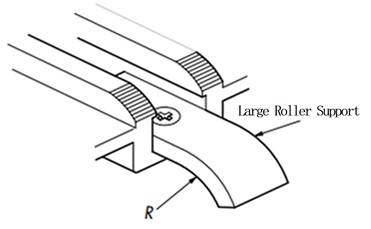

- (7) Soporte de rodillo de gran diámetro
Al acoplar un "soporte de rodillo de gran diámetro" al extremo accionado, es posible evitar que la cadena (rodillo de gran diámetro) se hunda en la sección achaflanada.

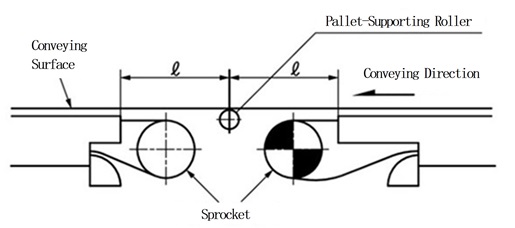

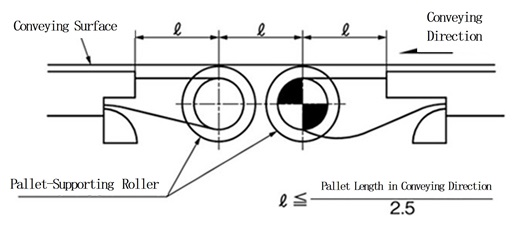

- (8) Procesamiento entre cintas transportadoras (transferencia en línea recta)
En el punto de transferencia de la cinta transportadora, instale rodillos libres o rodillos motorizados como "rodillos de soporte de palets" para transportar el palet de forma estable.

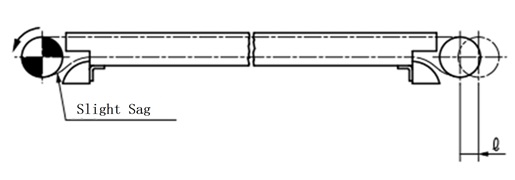

- (9) Toma (1)
Cantidad de recogida ℓ = Paso de cadena x 2 + longitud libre

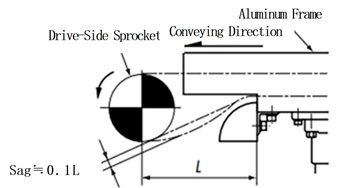

Durante el funcionamiento, deje una pequeña cantidad de holgura en la cadena debajo del piñón de transmisión (alrededor del 10% del tramo).
Si la holgura se vuelve excesiva, ajuste el tensor o acorte la cadena.
holgura de la cadena
Unidad: mm Tamaño flacidez normal Máxima flexión RF2030 25 75 RF2040 35 105 RF2050 40 120 RF2060 50 150 RF2080 65 190 Esta es la flecha basada en los datos de diseño de la cinta transportadora de doble velocidad.

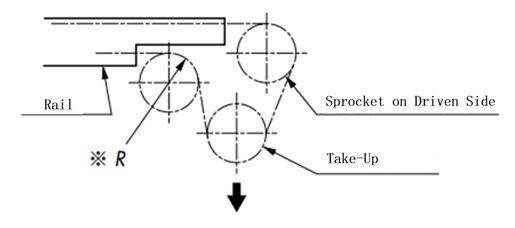

- (10) Recogida (2)
Si hay cintas transportadoras delante y detrás y no puede instalar un sistema de recogida como el de la página anterior, consulte el diagrama siguiente.
Sin embargo, en el caso de cadena Double Plus con tapa a presión, asegúrese de que la dimensión R sea mayor que la dimensión R de la guía de retorno (consulte el diagrama de dimensiones).
- (11) Piñón y eje
Piñón motriz...Los piñones izquierdo y derecho están fijados mediante chavetas y deben estar alineados en fase.
Piñón de arrastre...Sin chaveta (gratis) y con ejes izquierdo y derecho separados.
Otros piñones...sin llave (gratis)
⚠Tenga en cuenta que si el artículo transportado se coloca directamente sobre la cadena, los rodillos de gran diámetro dejarán marcas en el artículo transportado.
Los rodillos *RF2030VRPUA y UB (rodillos revestidos de uretano) están diseñados para dejar relativamente pocas marcas de rodillos incluso cuando los artículos transportados se colocan directamente sobre la cadena.
2. cadena Double Plus con tapa a presión
- (1) La tapa a presión está hecha de plástico de ingeniería, así que manéjela con cuidado.
- (2) Existen dos tipos de tapas de presión, una para el eslabón exterior y otra para enlace interno. Tenga cuidado de no instalarlas incorrectamente (véase el diagrama a continuación).
(La tapa a presión se envía ensamblada con la cadena.)
Tapa a presión para el eslabón exterior
Tapa a presión para enlace interno
- (3) Al conectar cadenas, primero utilice los eslabones de conexión específicos y luego coloque correctamente las cubiertas a presión de los eslabones exteriores en las muescas de las placas (ver diagrama a continuación).
- (4) Si la cubierta a presión se daña durante la manipulación, reemplácela por una nueva.
