Selección cadena superior datos técnicos
La segunda mitad de esta página también presenta los siguientes ejemplos de selección:
(Haga clic en cada elemento para desplazarse al texto principal).
- *Ejemplo de selección de la serie WT0700
- *Ejemplo de selección de tipo de las series WT1500, WT1510 y BTN5
- *Ejemplo de selección de tipo WT2525VG-K
Ejemplo de selección de cadena modular plástica (molde a la anchura)
Ejemplo de selección de la serie WT0700

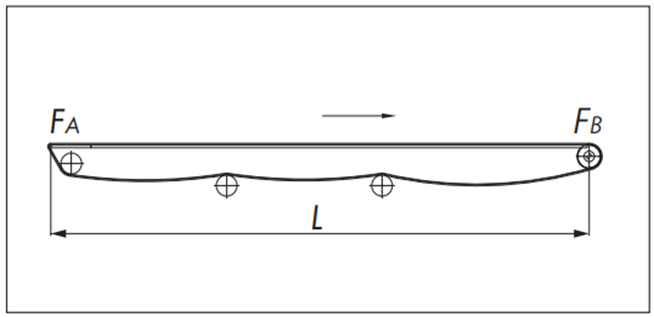

barra nasal lateral accionada
●Fórmula de cálculo (unidad SI: kN)
• Tensión vía de retorno
[Tensión de sección A: F A]
FA = m1・L・μ1・fn × 9.80665 × 10-3
- Tensión lateral de transporte
[Tensión de la parte B: F B]
FB = FA + {(m1 + m2) L・μ1 + m2・LS・μ2} × 9.80665 × 10-3
• Tensión de la cadena
F = FB
*) Si no hay acumulación de mercancías transportadas, L S = 0
●Ejemplo de cálculo (unidades SI)
| Condiciones de uso | |
|---|---|
| Tipo de cadena | WT0705-W300-LFG (m1=5.9×0.3=1.77kg/m) |
| Ancho de la cadena | 300mm |
| Disposición | L=2m |
| Velocidad de la cadena | V=15m/min |
| Mercancías transportadas | Lata de aluminio de 500 ml (auténtica) |
| Cantidad de material transportado (por cada metro de longitud) | metro2 =139 kg/m 2 (523 g/pieza) ×0,3 m = 41,7 kg/m |
| tira de desgaste | Polietileno de peso molecular ultraalto (Riel de plastico) |
| Distancia de acumulación | Ls=2m |
| Lubricación | seco |
| Temperatura ambiente | 20℃ |
| Coeficiente de fricción dinámica entre la cadena y tira de desgaste | μ1=0.2 |
| Coeficiente de fricción dinámica entre la cadena y el objeto transportado | μ2=0.2 |
| Coeficiente de barra nasal | fn=1.8 |
• Tensión vía de retorno
[Tensión de sección A: F A]
FA = 1.77 × 2 × 0.2 × 1.8 × 9.80665 × 10-3 = 0.0125kN
- Tensión lateral de transporte
[Tensión de la parte B: F B]
FB = 0.0125 + {(1.77 + 41.7) × 2 × 0.2 + 41.7 × 2 × 0.2} × 9.80665 × 10-3 = 0.35kN
• Use el criterio
carga máxima admisible ≧ F B'
Convertir a por cada metro de ancho de cadena
FB' = 1000 × FB 300 = 1.17(kN/m)
Según gráfico de carga admisible, tensión admisible es de 2,5 (kN/m).
2.5(kN/m)≧1.17(kN/m)
Hay cadenas de selección disponibles.

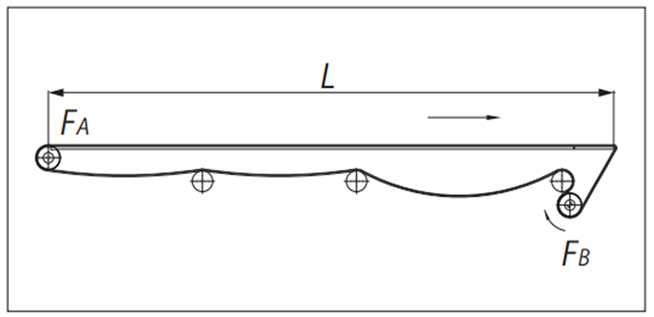

barra nasal delantera
●Fórmula de cálculo (unidad SI: kN)
• Tensión vía de retorno
[Tensión de sección A: F A]
FA = 1.1m1・L・μ1 × 9.80665 × 10-3
- Tensión lateral de transporte
[Tensión de la parte B: F B]
FB= [FA + {(m1 + m2) L・μ1 + m2・LS・μ2} × 9.80665 × 10-3] × fn
• Tensión de la cadena
F = FB
*) Si no hay acumulación de mercancías transportadas, L S = 0
●Ejemplo de cálculo (unidades SI)
| Condiciones de uso | |
|---|---|
| Tipo de cadena | WT0705-W300-LFG (m1=5.9×0.3=1.77kg/m) |
| Ancho de la cadena | 300mm |
| Disposición | L=2m |
| Velocidad de la cadena | V=15m/min |
| Mercancías transportadas | Lata de aluminio de 500 ml (auténtica) |
| Cantidad de material transportado (por cada metro de longitud) | metro2 =139 kg/m 2 (523 g/pieza) ×0,3 m = 41,7 kg/m |
| tira de desgaste | Polietileno de peso molecular ultraalto (Riel de plastico) |
| Distancia de acumulación | Ls=2m |
| Lubricación | seco |
| Temperatura ambiente | 20℃ |
| Coeficiente de fricción dinámica entre la cadena y tira de desgaste | μ1=0.2 |
| Coeficiente de fricción dinámica entre la cadena y el objeto transportado | μ2=0.2 |
| Coeficiente de barra nasal | fn=1.8 |
• Tensión vía de retorno
[Tensión de sección A: F A]
FA = 1.1 × 1.77 × 2 × 0.2 × 9.80665 × 10-3 = 0.0077kN
- Tensión lateral de transporte
[Tensión de la parte B: F B]
FB = [0.0077 + {(1.77 + 41.7) × 2 × 0.2 + 41.7 × 2 × 0.2} × 9.80665 × 10-3] × 1.8 = 0.62kN
• Use el criterio
carga máxima admisible ≧ F B'
Convertir a por cada metro de ancho de cadena
FB' = 1000 × FB 300 = 2.07(kN/m)
Según gráfico de carga admisible, tensión admisible es de 2,5 (kN/m).
2.5(kN/m)≧2.07(kN/m)
Hay cadenas de selección disponibles.

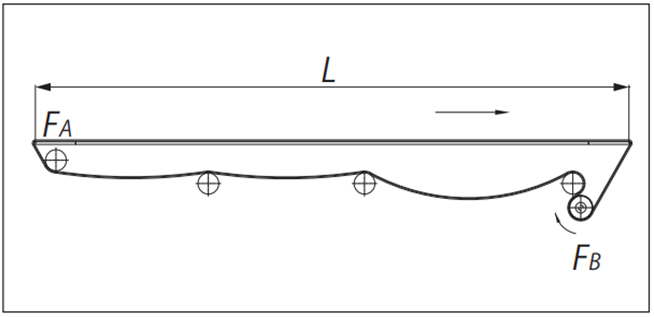

Barras nasales en ambos extremos
●Fórmula de cálculo (unidad SI: kN)
• Tensión vía de retorno
[Tensión de sección A: F A]
FA = m1・L・μ1・fn × 9.80665 × 10-3
- Tensión lateral de transporte
[Tensión de la parte B: F B]
FB= [FA + {(m1 + m2) L・μ1 + m2・LS・μ2} × 9.80665 × 10-3] × fn
• Tensión de la cadena
F = FB
*) Si no hay acumulación de mercancías transportadas, L S = 0
●Ejemplo de cálculo (unidades SI)
| Condiciones de uso | |
|---|---|
| Tipo de cadena | WT0705-W300-LFG (m1=5.9×0.3=1.77kg/m) |
| Ancho de la cadena | 300mm |
| Disposición | L=2m |
| Velocidad de la cadena | V=15m/min |
| Mercancías transportadas | Lata de aluminio de 500 ml (auténtica) |
| Cantidad de material transportado (por cada metro de longitud) | metro2 =139 kg/m 2 (523 g/pieza) ×0,3 m = 41,7 kg/m |
| tira de desgaste | Polietileno de peso molecular ultraalto (Riel de plastico) |
| Distancia de acumulación | Ls=2m |
| Lubricación | seco |
| Temperatura ambiente | 20℃ |
| Coeficiente de fricción dinámica entre la cadena y tira de desgaste | μ1=0.2 |
| Coeficiente de fricción dinámica entre la cadena y el objeto transportado | μ2=0.2 |
| Coeficiente de barra nasal | fn=1.8 |
• Tensión vía de retorno
[Tensión de sección A: F A]
FA = 1.77 × 2 × 0.2 × 1.8 × 9.80665 × 10-3 = 0.0125kN
- Tensión lateral de transporte
[Tensión de la parte B: F B]
FB = [0.0125 + {(1.77 + 41.7) × 2 × 0.2 + 41.7 × 2 × 0.2} × 9.80665 × 10-3] × 1.8 = 0.63kN
• Use el criterio
carga máxima admisible ≧ F B'
Convertir a por cada metro de ancho de cadena
FB' = 1000 × FB 300 = 2.1(kN/m)
Según gráfico de carga admisible, tensión admisible es de 2,5 (kN/m).
2.5(kN/m)≧2.1(kN/m)
Hay cadenas de selección disponibles.
f n (coeficiente de la barra de la nariz)
| Estado de lubricación | Coeficiente de la barra nasal fn |
|---|---|
| Tipo deslizante | |
| seco | 1.8 |
| agua jabonosa | 1.35 |
Ejemplo de selección de tipo de las series WT1500, WT1510 y BTN5

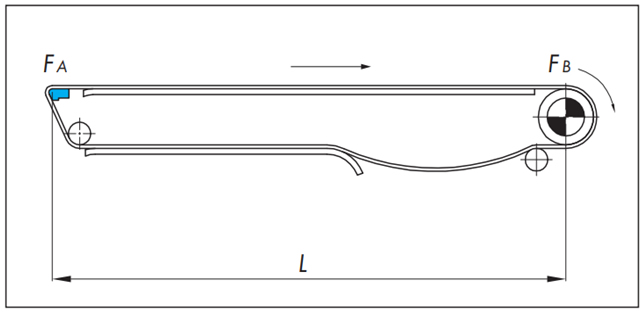

barra nasal lateral accionada
●Fórmula de cálculo (unidad SI: kN)
• Tensión vía de retorno
[Tensión de sección A: F A]
FA = m1・L・μ1・fn × 9.80665 × 10-3
- Tensión lateral de transporte
[Tensión de la parte B: F B]
FB = FA + {(m1 + m2) L・μ1 + m2・LS・μ2} × 9.80665 × 10-3
• Tensión de la cadena
F = FB
*) Si no hay acumulación de mercancías transportadas, L S = 0
●Ejemplo de cálculo (unidades SI)
| Condiciones de uso | |
|---|---|
| Tipo de cadena | WT1506-K30-ALF (m1=6.7×0.762=5.1kg/m) |
| Ancho de la cadena | 762mm |
| Disposición | L=4m |
| Velocidad de la cadena | V=15m/min |
| Mercancías transportadas | Lata de aluminio de 500 ml (auténtica) |
| Cantidad de material transportado (por cada metro de longitud) | m² = 139 kg/ m2 (523 g/pieza) ×0,762 m = 106 kg/m |
| tira de desgaste | Polietileno de peso molecular ultraalto (Riel de plastico) |
| Distancia de acumulación | Ls=4m |
| Lubricación | seco |
| Temperatura ambiente | 20℃ |
| Coeficiente de fricción dinámica entre la cadena y tira de desgaste | μ1=0.15 |
| Coeficiente de fricción dinámica entre la cadena y el objeto transportado | μ2=0.14 |
| Coeficiente de barra nasal | fn=1.35 (tipo de rodillo de rodamiento) |
• Tensión vía de retorno
[Tensión de sección A: F A]
FA = 5.1 × 4 × 0.15 × 1.35 × 9.80665 × 10-3 = 0.04kN
- Tensión lateral de transporte
[Tensión de la parte B: F B]
FB = 0.04 + {(5.1 + 106) × 4 × 0.15 + 106 × 4 × 0.14} × 9.80665 × 10-3 = 1.28kN
• Use el criterio
carga máxima admisible ≧ F B'
Convertir a por cada metro de ancho de cadena
FB' = 1000 × FB 762 = 1.68(kN/m)
Según gráfico de carga admisible, tensión admisible es de 10,5 (kN/m).
10.5(kN/m)≧1.68(kN/m)
Hay cadenas de selección disponibles.
barra nasal delantera
●Fórmula de cálculo (unidad SI: kN)
• Tensión vía de retorno
[Tensión de sección A: F A]
FA = 1.1m1・L・μ1 × 9.80665 × 10-3
- Tensión lateral de transporte
[Tensión de la parte B: F B]
FB= [FA + {(m1 + m2) L・μ1 + m2・LS・μ2} × 9.80665 × 10-3] × fn
• Tensión de la cadena
F = FB
*) Si no hay acumulación de mercancías transportadas, L S = 0
●Ejemplo de cálculo (unidades SI)
| Condiciones de uso | |
|---|---|
| Tipo de cadena | WT1506-K30-ALF (m1=6.7×0.762=5.1kg/m) |
| Ancho de la cadena | 762mm |
| Disposición | L=4m |
| Velocidad de la cadena | V=15m/min |
| Mercancías transportadas | Lata de aluminio de 500 ml (auténtica) |
| Cantidad de material transportado (por cada metro de longitud) | m² = 139 kg/ m2 (523 g/pieza) ×0,762 m = 106 kg/m |
| tira de desgaste | Polietileno de peso molecular ultraalto (Riel de plastico) |
| Distancia de acumulación | Ls=4m |
| Lubricación | seco |
| Temperatura ambiente | 20℃ |
| Coeficiente de fricción dinámica entre la cadena y tira de desgaste | μ1=0.15 |
| Coeficiente de fricción dinámica entre la cadena y el objeto transportado | μ2=0.14 |
| Coeficiente de barra nasal | fn=1.35 (tipo de rodillo de rodamiento) |
• Tensión vía de retorno
[Tensión de sección A: F A]
FA = 1.1 × 5.1 × 4 × 0.15 × 9.80665 × 10-3 = 0.03kN
- Tensión lateral de transporte
[Tensión de la parte B: F B]
FB = [0.03 + {(5.1 + 106) × 4 × 0.15 + 106 × 4 × 0.14} × 9.80665 × 10-3] × 1.35 = 1.71kN
• Use el criterio
carga máxima admisible ≧ F B'
Convertir a por cada metro de ancho de cadena
FB' = 1000 × FB 762 = 2.24(kN/m)
Según gráfico de carga admisible, tensión admisible es de 10,5 (kN/m).
10.5(kN/m)≧2.24(kN/m)
Hay cadenas de selección disponibles.

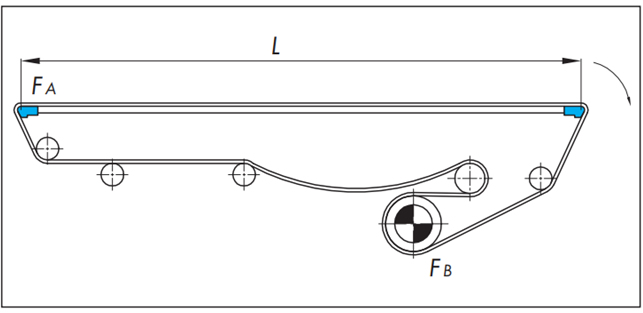

Barras nasales en ambos extremos
●Fórmula de cálculo (unidad SI: kN)
• Tensión vía de retorno
[Tensión de sección A: F A]
FA = m1・L・μ1・fn × 9.80665 × 10-3
- Tensión lateral de transporte
[Tensión de la parte B: F B]
FB= [FA + {(m1 + m2) L・μ1 + m2・LS・μ2} × 9.80665 × 10-3] × fn
• Tensión de la cadena
F = FB
*) Si no hay acumulación de mercancías transportadas, L S = 0
●Ejemplo de cálculo (unidades SI)
| Condiciones de uso | |
|---|---|
| Tipo de cadena | WT1506-K30-ALF (m1=6.7×0.762=5.1kg/m) |
| Ancho de la cadena | 762mm |
| Disposición | L=4m |
| Velocidad de la cadena | V=15m/min |
| Mercancías transportadas | Lata de aluminio de 500 ml (auténtica) |
| Cantidad de material transportado (por cada metro de longitud) | m² = 139 kg/ m2 (523 g/pieza) ×0,762 m = 106 kg/m |
| tira de desgaste | Polietileno de peso molecular ultraalto (Riel de plastico) |
| Distancia de acumulación | Ls=4m |
| Lubricación | seco |
| Temperatura ambiente | 20℃ |
| Coeficiente de fricción dinámica entre la cadena y tira de desgaste | μ1=0.15 |
| Coeficiente de fricción dinámica entre la cadena y el objeto transportado | μ2=0.14 |
| Coeficiente de barra nasal | fn=1.35 (tipo de rodillo de barra de nariz) |
• Tensión vía de retorno
[Tensión de sección A: F A]
FA = 5.1 × 4 × 0.15 × 1.35 × 9.80665 × 10-3 = 0.04kN
- Tensión lateral de transporte
[Tensión de la parte B: F B]
FB = [0.04 + {(5.1 + 106) × 4 × 0.15 + 106 × 4 × 0.14} × 9.80665 × 10-3] × 1.35 = 1.72kN
• Use el criterio
carga máxima admisible ≧ F B'
Convertir a por cada metro de ancho de cadena
FB' = 1000 × FB 762 = 2.26(kN/m)
Según gráfico de carga admisible, tensión admisible es de 10,5 (kN/m).
10.5(kN/m)≧2.26(kN/m)
Hay cadenas de selección disponibles.
f n (coeficiente de la barra de la nariz)
| Estado de lubricación | Coeficiente de la barra nasal fn | |
|---|---|---|
| Tipo deslizante | Tipo de rodamiento/rodillo | |
| seco | 1.8 | 1.35 |
| agua jabonosa | 1.35 | |
Ejemplo de selección de tipo WT2525VG-K

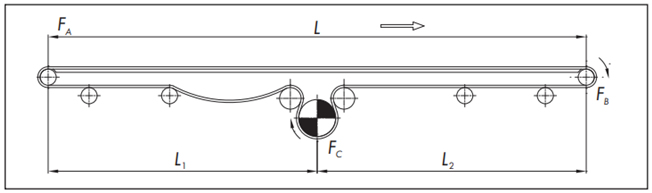

Ejemplo de selección de transmisión inferior hacia adelante/atrás
●Fórmula de cálculo (unidad SI: kN)
- Tensión vía de retorno (lado del seguidor)
[Tensión de sección A: F A]
FA = 1.1m1・L1・μ1 × 9.80665 × 10-3
- Tensión lateral de transporte
[Tensión de la parte B: F B]
FB = 1.1{FA + (m1 + m2) × L・μ1 × 9.80665 × 10-3}
- Tensión vía de retorno (lado de accionamiento)
[Tensión de la parte C: F C]
FC = FB + m1・L2・μ1 × 9.80665 × 10-3
• Tensión de la cadena
F = FC
●Ejemplo de cálculo (unidades SI)
| Condiciones de uso | |
|---|---|
| Tipo de cadena | WT2525VG-K36-G (m1=9.5×0.9144=8.7kg/m) |
| Ancho de la cadena | 914.4mm |
| Disposición | L=10m, L1=6m, L2=4m |
| Velocidad de la cadena | V=10m/min |
| Mercancías transportadas | Lámina de cartón de 900 mm x 1800 mm x 5 mm 106,4 kg/ m2 = 861,8 g/hoja x 200 hojas (altura 1 m) |
| Cantidad de material transportado (por cada metro de longitud) | m2=106.4kg/m2×0.9144m =97.3kg/m |
| tira de desgaste | Polietileno de peso molecular ultraalto (Riel de plastico) |
| Lubricación | seco |
| Temperatura ambiente | 20℃ |
| Coeficiente de fricción dinámica entre la cadena y tira de desgaste | μ1=0.25 |
- Tensión vía de retorno (lado del seguidor)
[Tensión de sección A: F A]
FA = 1.1 × 8.7 × 6 × 0.25 × 9.80665 × 10-3 = 0.14kN
- Tensión lateral de transporte
[Tensión de la parte B: F B]
FB = 1.1 {0.14 + (8.7 + 97.3) × 10 × 0.25 × 9.80665 × 10-3} = 3.0kN
- Tensión vía de retorno (lado de accionamiento)
[Tensión de la parte C: F C]
FC = 3.0 + 8.7 × 4 × 0.25 × 9.80665 × 10-3 = 3.09kN
• Use el criterio
carga máxima admisible ≧ F B'
Convertir a por cada metro de ancho de cadena
FB' = 1000 × FB 914.4 = 3.34(kN/m)
Según gráfico de carga admisible, tensión admisible es de 12,8 (kN/m).
12.8(kN/m)≧3.34(kN/m)
Hay cadenas de selección disponibles.
