datos técnicos Manejo cadena superior

4-2. Selección de ruedas dentadas, ejes y unidades de rodamientos

Seleccione el eje, el cojinete y la rueda dentada que cumplan con sus condiciones de funcionamiento de los "gráfico de carga admisible del eje" en las Tablas 10 a 24 a continuación y "Especificaciones del eje y unidades de cojinetes de uso común" (consulte la página del producto).

Nota: La tensión aplicada F' por metro de ancho de cadena está limitada según el rodamiento (diámetro interior del rodamiento) utilizado.

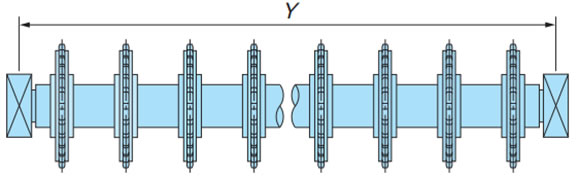

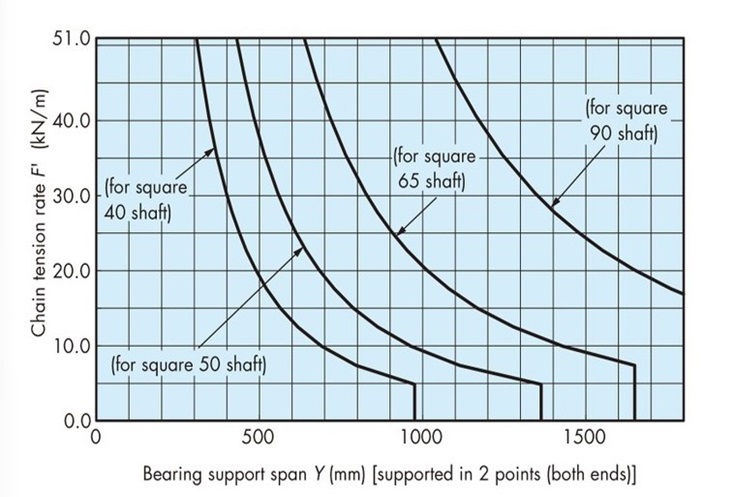

Relación entre la tensión aplicada F' por metro de ancho de cadena y la longitud del soporte de la unidad de rodamiento

1) La relación entre el alcance del soporte del cojinete Y y el ancho de la cadena X es para ejes cuadrados de 40, 50 y 60.
Utilice "Y = X + 150 (mm)" como guía.

Nota) Rango de temperatura de funcionamiento: -20 a 80 °C

チェーン幅1m当たりの作用張力F'とベアリングユニット支持スパンの関係

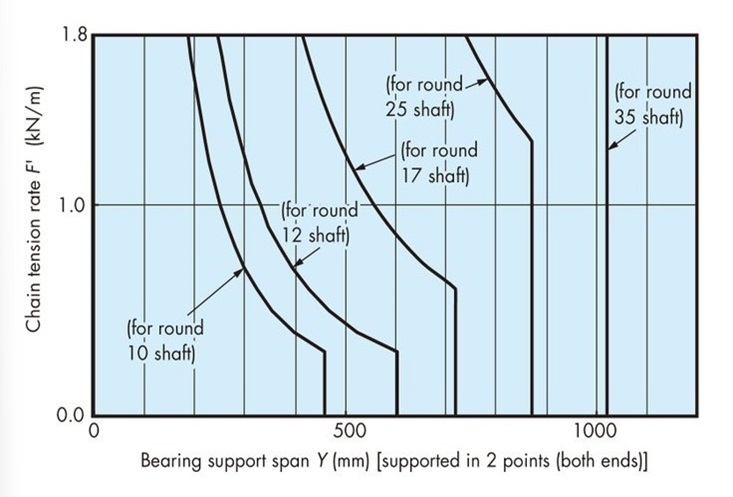

Tabla 10. gráfico de carga admisible del eje/tipo WT0405-W

シャフトの能力線図

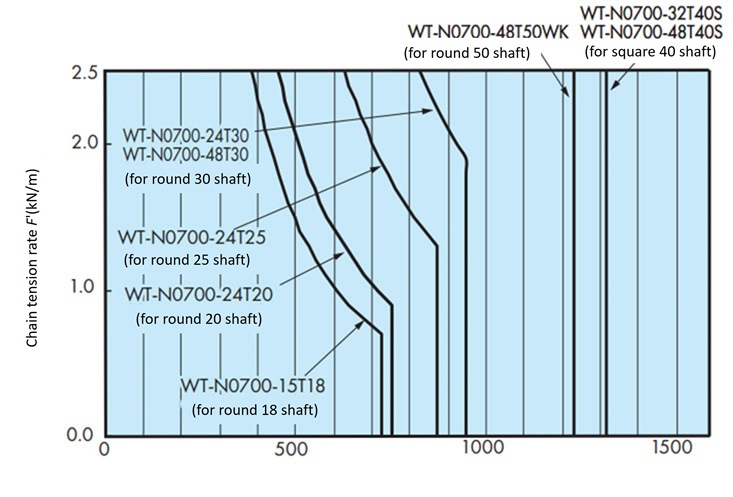

Tabla 11. gráfico de carga admisible del eje/tipo WT0705-W

シャフトの能力線図

Tabla 12. gráfico de carga admisible del eje de las series BT5, WT1500, WT1510 y 3000.

シャフトの能力線図

Tabla 13. gráfico de carga admisible del eje/tipos BT6 y BT8

シャフトの能力線図

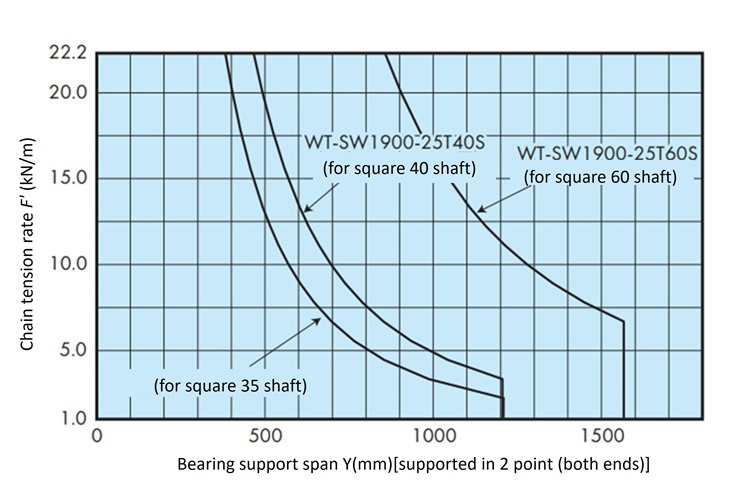

Tabla 14. gráfico de carga admisible del eje/tipo WT1907-K

シャフトの能力線図

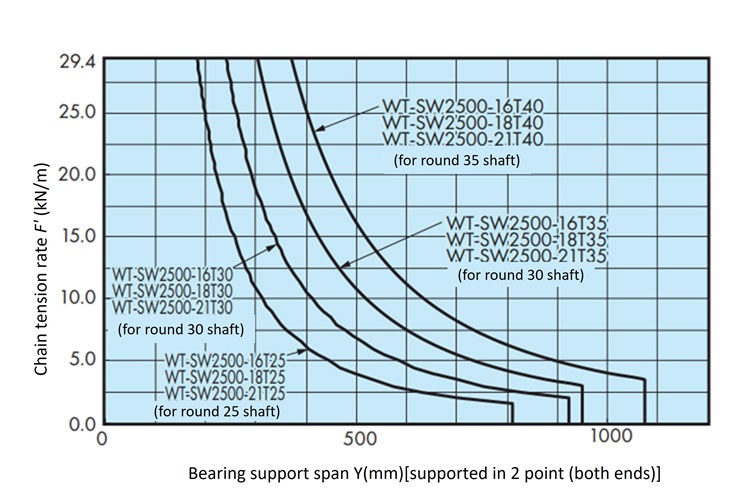

Tabla 15. gráfico de carga admisible del eje/serie WT2500

シャフトの能力線図

Tabla 16. gráfico de carga admisible del eje WT2250, WT2510, WT2520, BTC8S

シャフトの能力線図
  • (1) WT-SW2250-16T30
    WT-SW2510-18T30
    (Para eje redondo 30)
  • (2) WT-SW2250-16T40
    WT-SW2510-18T40
    WT-N2520-18T40
    (Para eje redondo 40)
  • (3) WT-N2520-18T38S
    (Para eje cuadrado de 38,1)
  • (4) WT-N2520-18T40S
    WT-SW2250-16T40S
    WT-SW2510-18T40S
    (Para eje cuadrado 40)
  • (5) WT-N2520-18T51S
    (Para eje cuadrado de 50,8)
  • (6) WT-N2520-18T60S
    (Para eje cuadrado 60)
  • (7) WT-N2520-22T90S
    (Para eje cuadrado de 90 grados)

Tabla 17. gráfico de carga admisible del eje/serie WT2700

シャフトの能力線図

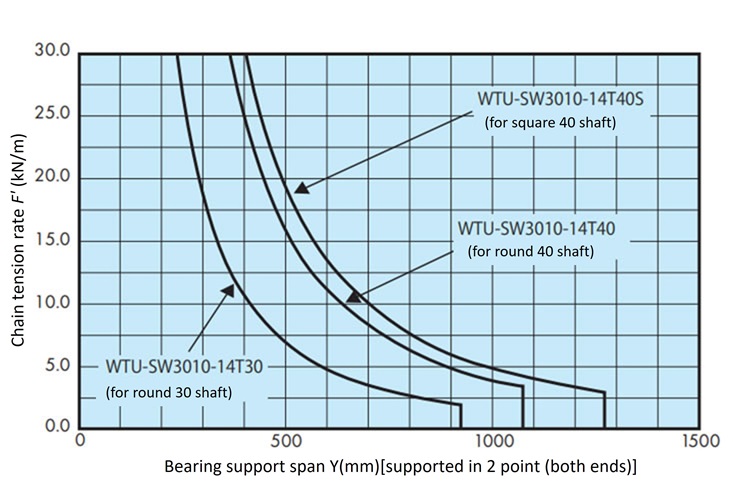

Tabla 18. gráfico de carga admisible del eje/tipo WTU3015T-K

シャフトの能力線図

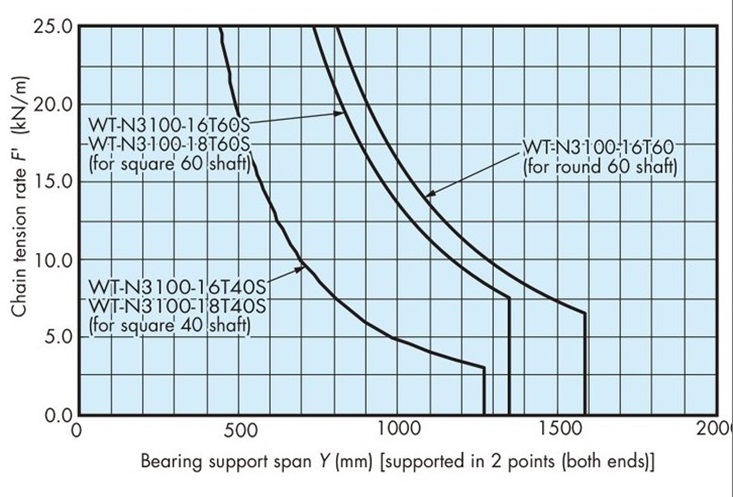

Tabla 19. gráfico de carga admisible del eje/serie WT3100

シャフトの能力線図

Tabla 20. gráfico de carga admisible del eje/tipo WT3816-K

シャフトの能力線図

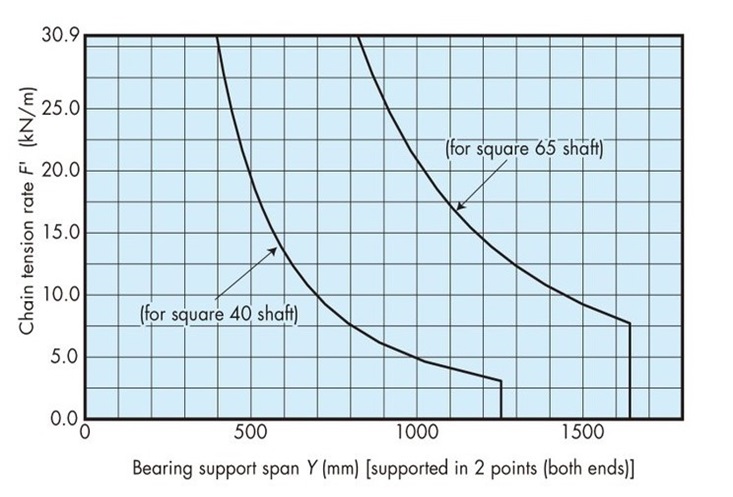

Tabla 21. gráfico de carga admisible del eje/tipo WT3827-K

シャフトの能力線図

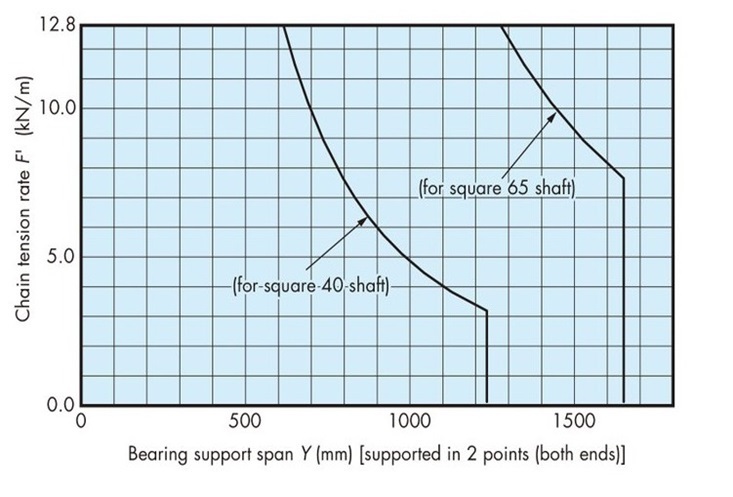

Tabla 22. gráfico de carga admisible del eje/tipo WT3835-K

シャフトの能力線図

Tabla 23. gráfico de carga admisible del eje/tipo WT5707-K

シャフトの能力線図

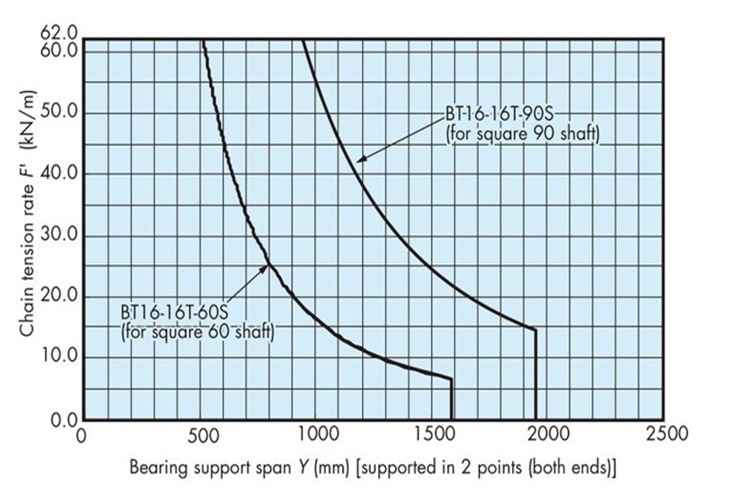

Tabla 24. gráfico de carga admisible del eje/tipo BTH16

シャフトの能力線図
