Selección de Cadena de cubierta
1-1. Determinación del tamaño de la cadena
1-1-1. Compruebe la carga admisible.
Por favor, compruebe que la carga por enlace se encuentra dentro de la carga permitida en la Tabla 1.
1-1-2. Cálculo de la tensión que actúa sobre la cadena
- F = Tensión máxima que actúa sobre la cadena kN{kgf}
- m1 = masa de material transportado (kg/m)
- m2 = Masa aproximada de la cadena (kg / m)

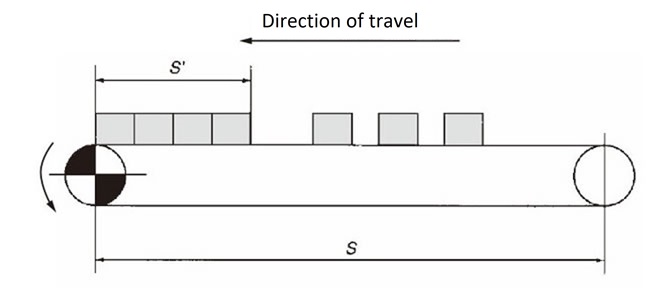

- S = Distancia de transferencia (distancia entre centros de piñones) (m)
- S' = Longitud del objeto que se ha deslizado y acumulado (m)
- μ1 = coeficiente de fricción entre la cadena y el riel [lado de transporte] (ver Tabla 2)
- μ2 = coeficiente de fricción entre la cadena y el riel [vía de retorno] (ver Tabla 3)
- μ3 = Coeficiente de fricción entre el objeto transportado y la cadena (ver Tabla 4)
- P = potencia requerida (kW)
- V = Velocidad de la cadena (m/min)
- K = factor de velocidad (véase la tabla 5)
- η Nota) = Eficiencia de transmisión mecánica de la unidad motriz
- G = aceleración gravitacional 9,80665 m/s 2
Nota: Por favor, verifique la unidad de accionamiento utilizada para determinar la eficiencia mecánica de la transmisión.
Tabla 2. Coeficiente de fricción de rodadura entre cadena y riel (μ1)
| Sin lubricación | Con lubricación |
|---|---|
| 0.21 | 0.14 |
Tabla 4. Coeficiente de fricción dinámica (μ3) entre el objeto transportado y la cadena (cubierta de plástico)
| Material del artículo transportado | Material de recubrimiento de resina |
|---|---|
| Serie Estándar Especificaciones conductoras |
|
| latas de acero latas de aluminio |
0.25 |
| Paquete de papel | 0.3 |
| botella de vidrio | 0.22 |
| envases de plástico | 0.25 |
| Productos industriales (metal) | 0.25 |
Nota: Sin lubricación
Tabla 1. Capacidad de carga Cadena de cubierta
| Especificación | Carga admisible kN{kgf}/1 enlace | |||||
|---|---|---|---|---|---|---|
| RF06B-SC | RS40-SC | RS50-SC | RS60-SC | RS80-SC | RS100-SC | |
| Serie Estándar Serie NP Especificación Lambda |
0.03 {3} |
0.05 {5} |
0.07 {7} |
0.10 {10} |
0.15 {15} |
0.25 {25} |
| Serie SS | 0.03 {3} |
0.05 {5} |
0.06 {6} |
0.09 {9} |
0.15 {15} |
0.25 {25} |
Tabla 3. Coeficiente de fricción (μ2) entre la cadena (cubierta de plástico) y el riel
| Material de recubrimiento de resina | Material para rieles | |
|---|---|---|
| Acero inoxidable | peso molecular ultra alto polietileno |
|
| Serie Estándar Especificaciones conductoras |
0.25 | 0.25 |
Nota: Sin lubricación
Tabla 5. Factores de velocidad (K)
| Velocidad de la cadena (m/min) | coeficiente de velocidad K |
|---|---|
| 15 o menos | 1 |
| 15 ～ 30 | 1.2 |
| 30 ～ 50 | 1.4 |
| 50 ～ 60 | 1.6 |
[Fórmula de cálculo]
・Unidades SI (kN)
F = (m1 + m2) S・μ1 + 1.1m2・S・μ2 + m1・S'・μ3 ・ G 1000
- Unidad de gravedad (kgf)
F = (m1 + m2) S・μ1 + 1.1m2・S・μ2 + m1・S'・μ3[Comprobar disponibilidad]
Multiplique la tensión máxima (F) que actúa sobre la cadena por el factor de velocidad (K) de la Tabla 5 y compruebe si se cumple la siguiente fórmula.
En el caso de uso de una sola línea
F × K ≦ carga máxima admisible
En el caso del uso de Nijo
0,6F × K ≦ carga máxima admisible
1-2. Cálculo de la potencia requerida
・Unidades SI (kN)
P = F・V 60 × η
- Unidad de gravedad (kgf)
P = F・V 6120 × η
