Selección cadena superior datos técnicos
Documento de diseño de la cadena Snapcover

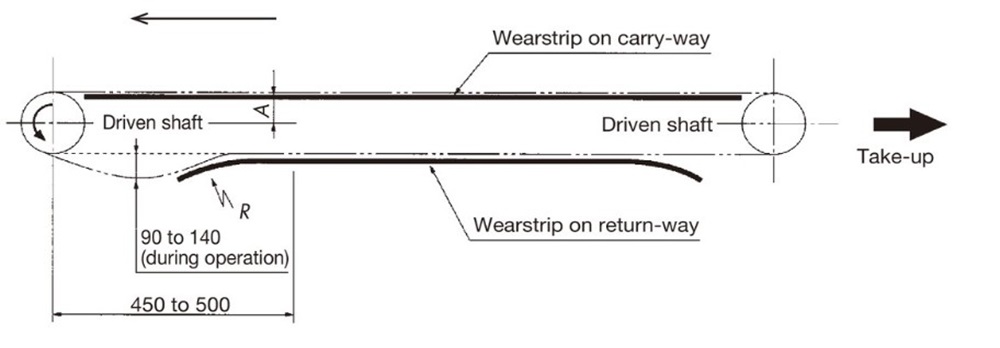

Fundamentos tira de desgaste
El transporte se realiza en el lado tenso de la cadena, y el lado flojo está soportado por tira de desgaste con extremos ligeramente doblados para evitar vibraciones en la cadena y pulsaciones en la cinta transportadora.
holgura de la cadena
Debe haber entre 90 y 140 (mientras está en funcionamiento) de holgura debajo del piñón de transmisión.
Altura tira de desgaste
A = diámetro primitivo de la rueda dentada - diámetro del rodillo 2
Doblar tira de desgaste
El radio del tira de desgaste debe ser mayor que el radio de curvatura hacia atrás R de la cadena (ver tabla a continuación).
| RF06B-SC | RS40-SC | RS50-SC | RS60-SC | RS80-SC | RS100-SC | |
|---|---|---|---|---|---|---|
| Radio de curvatura hacia atrás R mm | 280 | 380 | 480 | 560 | 740 | 880 |
Guía de cadena
- En el lado de transporte... Apoye siempre la carga sobre los rodillos de la cadena. Apoyar la carga sobre la cubierta de plástico provocará un desgaste rápido de esta.
- vía de retorno... Asegúrese de recibir la cubierta de plástico completa.
[Lado del transporte]
Ancho del riel (W):
Generalmente, este es el ancho del diente del piñón.
[vía de retorno]
Ancho vía de retorno (X):
Ancho de la cadena (L) + 2-3 mm
