datos técnicos Instalación del sensor TG protector mecánico
- La distancia de detección del sensor TG es de 2,0 mm para el modelo TGS12 de CA y de 1,5 mm para el modelo TGS8DN de CC. Configure las dimensiones (s,t) en la tabla siguiente con Shock Guard desactivado y confirme que el sensor TG no está en modo de detección (el indicador luminoso lateral está encendido).
- A continuación, active Shock Guard. Luego, mientras gira manualmente el Shock Guard activado, confirme que el sensor TG está en estado de detección (la luz indicadora de funcionamiento en el lateral está apagada) y que no hay interferencia con la placa del sensor, y luego reactive Shock Guard.

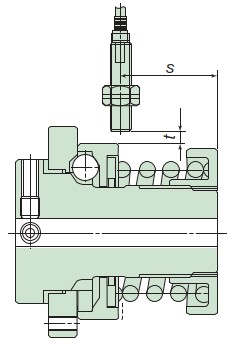

Diagrama de instalación TGB08-16
| s | t | Placa del sensor cantidad de movimiento |
||
|---|---|---|---|---|
| tipo CA TGS12 |
tipo CC TGS08DN |
|||
| TGB08-L, M, H | 17.9 | 19.2 | 1.2 | 0.9 |
| TGB12-L, M, H | 21.8 | 22.7 | 1.0 | |
| TGB16-L, M, H | 26.5 | 27.5 | 1.2 | |

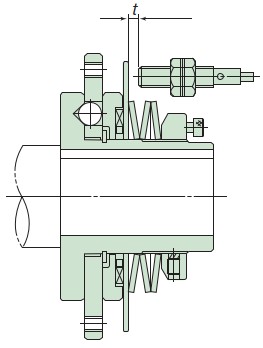

Diagrama de instalación TGB20-50
| t | Placa del sensor cantidad de movimiento |
||
|---|---|---|---|
| tipo CA TGS12 |
tipo CC TGS08DN |
||
| TGB20-H | 2.0～3.8 | 2.0～3.2 | 1.8 |
| TGB30-L, H | 2.2～4.0 | 2.2～3.4 | 2.0 |
| TGB50-L, M, H | 2.9～4.7 | 2.9～4.1 | 2.7 |

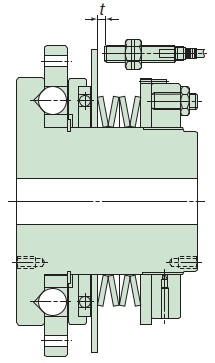

Diagrama de instalación TGB70-130
| t | Placa del sensor cantidad de movimiento |
||
|---|---|---|---|
| tipo CA TGS12 |
tipo CC TGS08DN |
||
| TGB70-H | 3.5～5.3 | 3.5～4.7 | 3.3 |
| TGB90-L, H | 5.6～7.4 | 5.6～6.8 | 5.4 |
| TGB110-L, H | 6.2～8.0 | 6.2～7.4 | 6.0 |
| TGB130-L, H | 6.8～8.6 | 6.8～8.0 | 6.6 |

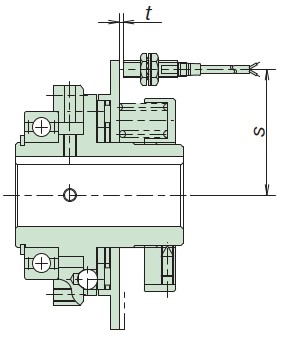

Diagrama de instalación TGE17-50
| s | t | movimiento de vivienda | ||
|---|---|---|---|---|
| tipo CA TGS12 |
tipo CC TGS08DN |
|||
| TGE17 | 35.5 | 34 | 2.0～2.4 | 1.6 |
| TGE25 | 48 | 2.4～2.8 | 2.0 | |
| TGE35 | 60 | 2.8～3.2 | 2.4 | |
| TGE50 | 80 | 3.6～4.0 | 3.2 | |

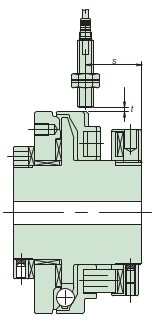

Diagrama de instalación TGX10-70
| s | t | Desplazamiento de la placa | ||
|---|---|---|---|---|
| tipo CA TGS12 |
tipo CC TGS08DN |
|||
| TGX10 | 28.8 | 29.9 | 1.2 | 1.4 |
| TGX20 | 27.1 | 28.3 | 1.6 | |
| TGX35 | 28.2 | 29.5 | 2.0 | |
| TGX50 | 34.4 | 35.6 | 2.6 | |
| TGX70 | 33.4 | 34.5 | 3.5 | |
Nota)
El sensor TG, que está fijado Shock Guard solo se puede montar en dirección radial, como se muestra en el diagrama de la izquierda.
Diagrama de instalación TGX10-C a 70-C
| s | t | Desplazamiento de la placa | ||
|---|---|---|---|---|
| tipo CA TGS12 |
tipo CC TGS08DN |
|||
| TGX10-C | 36.5 | 2.1～3.3 | 2.1～2.8 | 1.3 |
| TGX20-C | 45 | 2.4～3.6 | 2.4～3.1 | 1.6 |
| TGX35-C | 59 | 2.7～3.9 | 2.7～3.4 | 1.9 |
| TGX50-C | 83 | 3.2～4.4 | 3.2～3.9 | 2.4 |
| TGX70-C | 105 | 4.1～5.3 | 4.1～4.8 | 3.3 |
Nota)
Para los sensores TG conectados a sistemas de tipo acoplamiento, se recomienda la orientación horizontal, como se muestra en el diagrama de la izquierda.
Póngase en contacto con nosotros si necesita montaje radial.

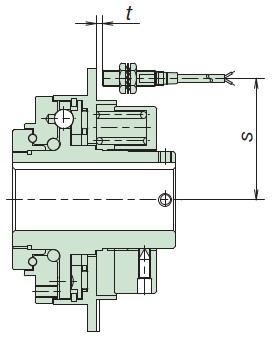

Diagrama de instalación TGF20-90
| Tipo de CA TGS12 Tipo DC TGS8DN |
movimiento de vivienda | ||
|---|---|---|---|
| s | t | ||
| TGF20 | 46 | 1.6～2.0 | 1.2 |
| TGF30 | 60 | 2.2～2.6 | 1.8 |
| TGF45 | 78 | 2.6～3.0 | 2.2 |
| TGF65 | 100 | 3.1～3.5 | 2.7 |
| TGF90 | 136 | 5.4～5.8 | 5.0 |
