datos técnicos protector mecánico
Manejo Mini Keeper MK
Montaje en el eje
- 1. Todos los diámetros de los orificios del eje Mini Keeper vienen prefabricados. Recomendamos que la tolerancia del diámetro del eje sea h7 o h8.

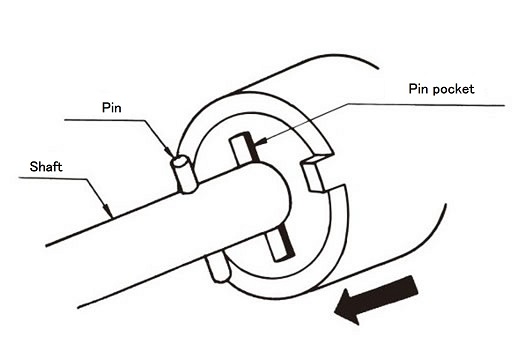

- 2. Para conectar al eje, utilice la ranura para pasador en cara del extremo del cubo. Inserte el pasador en el eje como se muestra en el diagrama inferior y ajústelo en la ranura. La holgura debe ser de aproximadamente 0,5 mm.
Asegúrese de dejar un espacio entre la cara frontal y el lateral del pasador y el alojamiento del pasador. El mecanizado del orificio para el pasador varía según el tipo de pasador.
Montaje en el miembro accionado

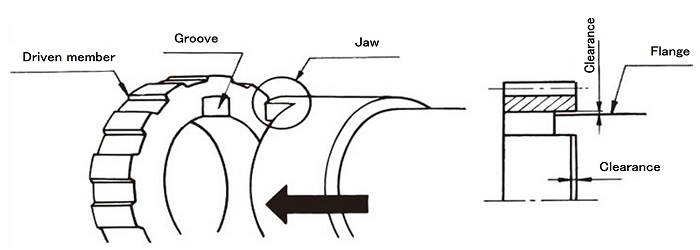

- 1. Utilice las mordazas de la brida para fijarlas al elemento accionado (engranaje, polea, etc.). Corte una ranura en la cara frontal del elemento accionado e inserte las mordazas en ella.
En este momento, asegúrese de dejar un espacio de aproximadamente 0,5 mm para evitar que las cargas axiales y radiales actúen sobre la cara del extremo de la brida, incluida la mordaza.
Ajustes de par
- 1. Todos Mini Keeper se envían en el punto 0 (par mínimo).
En este momento, la escala en la circunferencia exterior de la tuerca de ajuste debe ser como se muestra en la figura a continuación.

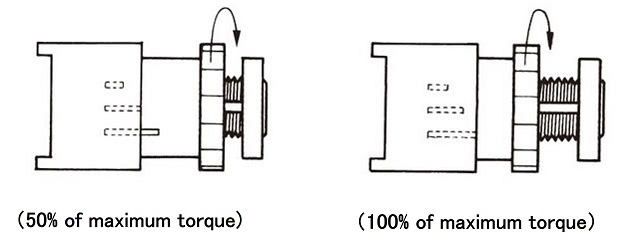

- 2. Para ajustar el par de apriete, apriete la tuerca de ajuste. Consulte aquí la curva de par.
Utilice la escala de par como guía para ajustar el par como se muestra en el diagrama a continuación.Compruebe siempre la máquina real para verificar si el par de apriete establecido es el adecuado.
- 3. Después de ajustar el par, impida que la tuerca de ajuste gire colocando el pasador de clip antirrotación incluido entre la tuerca de ajuste y el collar de tope como se muestra en el diagrama a continuación.
Asegúrese de que las protuberancias del pasador de clip antirrotación encajen en las ranuras del casquillo (en ambos lados). El pasador de clip antirrotación impedirá que la tuerca de ajuste gire al entrar en contacto con el botón de tope (protuberancia) de la misma.
Nota: 1. Si el agua, el aceite, etc. se adhieren a la superficie de fricción, se producirán anomalías en el par y no se obtendrá un par de deslizamiento estable.
Nota 2: Mini Keeper está diseñado para temperaturas ambiente de aproximadamente 35 °C o menos. Si se supera esta temperatura, póngase en contacto con nosotros.
Ejemplo de instalación
