Shock Guard TGF

Ajuste de par

• 1. Lea el valor de la escala de par correspondiente al par requerido en el diagrama de correlación de pares y apriete la tuerca de ajuste (6) a dicho valor. Para apretar la tuerca de ajuste (6), inserte una llave de gancho o una barra redonda en el orificio exterior de la tuerca y gírela. Nota: Para los tamaños TGF30 y 45, si el par requerido es elevado (200 N·m o más), utilice la llave de gancho específica (se vende por separado). Para los tamaños TGF65 y 90, si el par requerido es elevado, afloje el perno (8) y apriete la tuerca de ajuste (6) al valor de la escala de par requerido con el tornillo de fijación hexagonal (13); a continuación, apriete completamente el perno para ajustar el par fácilmente.
• 2. Una vez determinado el par de apriete, anote el valor en la placa de características para que, incluso si el producto se desmonta para su mantenimiento, pueda restablecerse fácilmente al par de apriete anterior. Además, si estampado una marca de coincidencia en la cara frontal de la tuerca y el cubo, podrá reproducirlo con mayor precisión. El par de apriete del producto no necesariamente coincidirá con el diagrama de correlación que se muestra a continuación; utilícelo solo como guía.

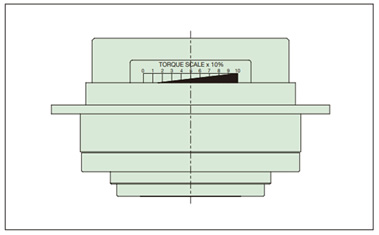

Escala de par

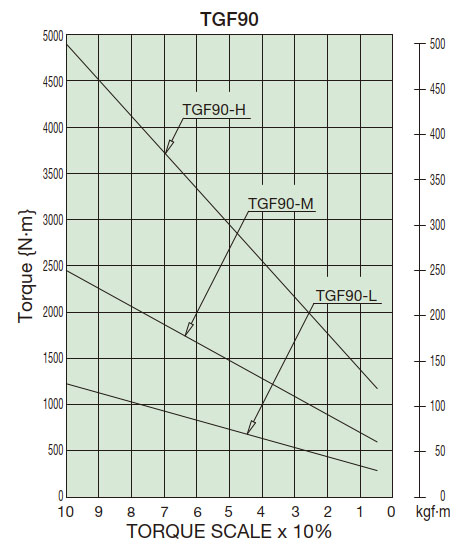

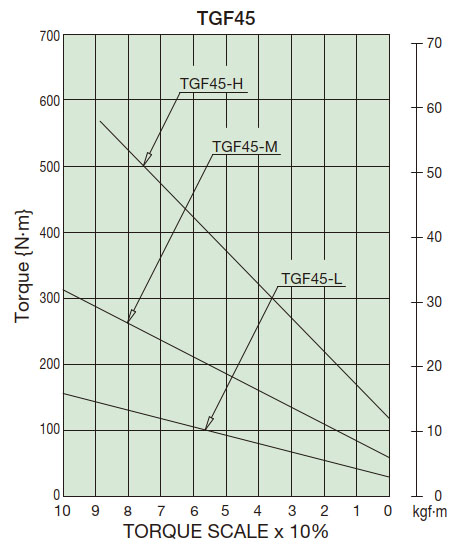

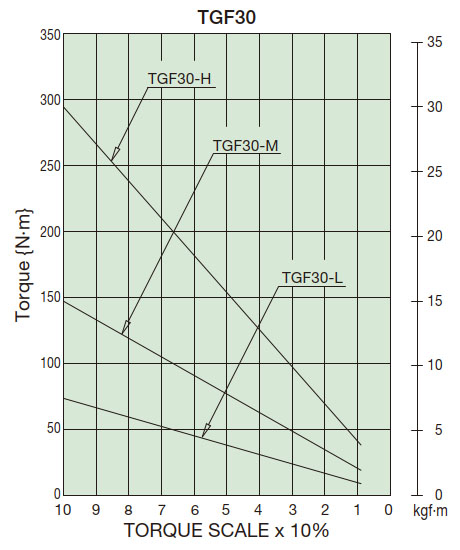

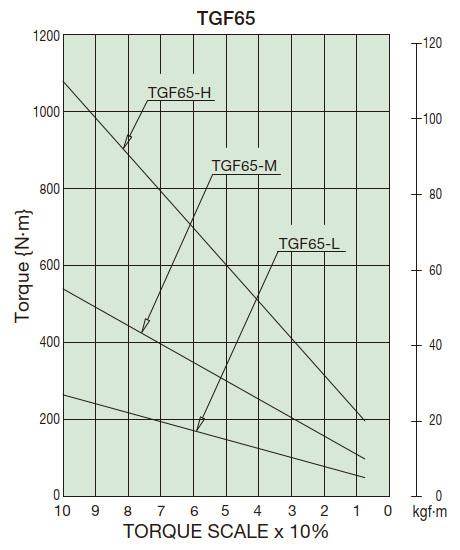

Diagrama de correlación de torque
