datos técnicos elevador de alta velocidad Lift Master Manipulación

Recepción, transporte e instalación

Esta sección describe el manejo general de Lift Master.

Para obtener más detalles, consulte manuales de instrucciones incluido con el producto.

Inspección al recibir

Cuando reciba Lift Master, compruebe los siguientes elementos.
Si tiene algún problema o pregunta, póngase en contacto con la tienda donde compró el producto.

  • - Compruebe si el [1] TIPO (número de modelo), [2] NÚMERO DE FABRICACIÓN (número de fabricación) y [3] NÚMERO DE DIBUJO (número de dibujo) que aparecen en la placa de identificación coinciden con los que necesita (Figura 1).
  • - ¿Se ha producido algún daño durante el transporte?
  • ¿Hay algún tornillo o tuerca suelto?
銘板の見方

(Figura 1) Cómo leer la placa de identificación

Al realizar una consulta, proporcione la siguiente información: [1] TIPO (número de modelo), [2] NÚMERO DE FABRICACIÓN (número de fabricación) y [3] NÚMERO DE DIBUJO (número de dibujo).

Instalación

1. Precauciones de instalación


advertencia
  • - Instale siempre Lift Master conforme a las normas de funcionamiento especificadas.
  • - Instale siempre Lift Master sobre un soporte robusto o similar y fíjelo firmemente.
  • No utilice Lift Master fuera de sus especificaciones. Hacerlo puede provocar descargas eléctricas, lesiones o daños en el equipo.
  • - Al instalar Lift Master, cumpla con todas las leyes y regulaciones aplicables.
  • Consulte el procedimiento de instalación que se detalla a continuación y tome todas las precauciones de seguridad necesarias al realizarlo.

2. Procedimiento de instalación

(1) De antemano, verifique que la superficie de montaje sea suficientemente rígida y que esté nivelada utilizando un nivel de burbuja.

*Asegurarse de que la superficie de montaje esté nivelada facilitará la correcta colocación del Lift Master.


advertencia
  • - No ancle directamente a una superficie de hormigón utilizando Lift Master (4-Φ18).
    El producto podría volcarse, provocando un accidente grave.
  • ・Al fijar los pernos de anclaje, verifique la resistencia de la superficie del piso de instalación y asegúrese de que la resistencia de la parte de montaje del anclaje sea suficiente incluso cuando se apliquen la carga máxima, el momento máximo y la carga sísmica.
    Seleccione el tamaño de la base de instalación, la inclinación de instalación del anclaje y el tamaño.
    *Si por diversas razones se ve obligado a fijarlo directamente a una superficie de hormigón, tome medidas adicionales para evitar que se caiga.

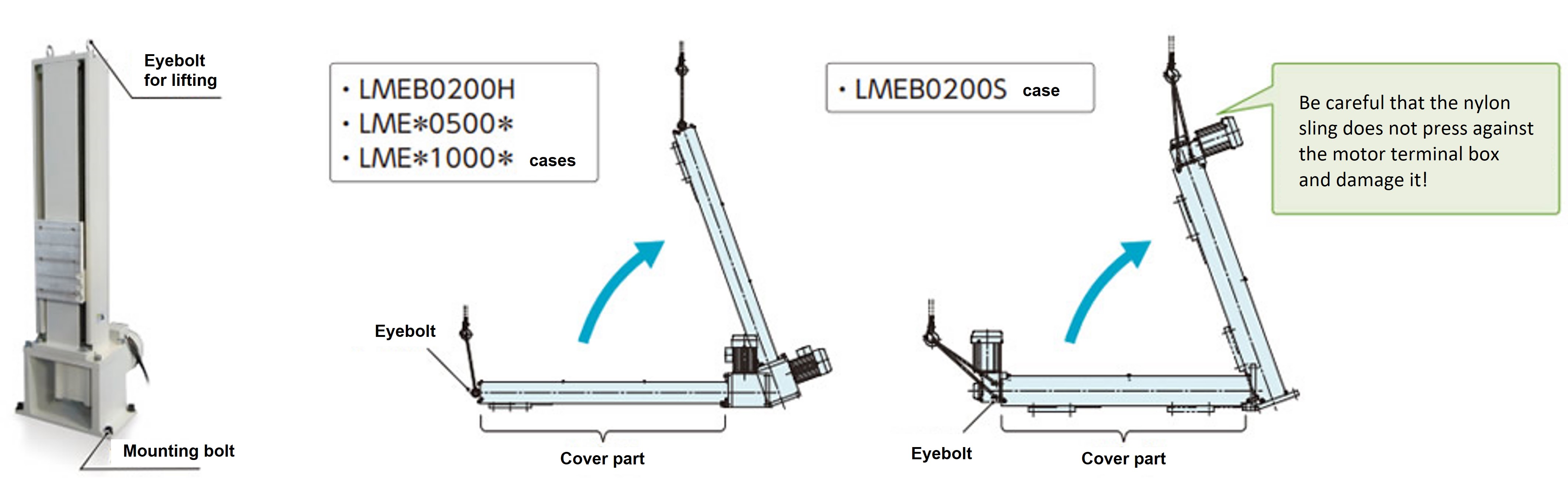

(2) Al levantar el cuerpo principal, primero desmonte la caja de embalaje, luego cuelgue una eslinga de nailon u otro dispositivo de elevación en el cáncamo de la parte superior del cuerpo principal y luego levante el cuerpo principal en posición vertical.

Levante el cuerpo principal mientras aún está en pie y muévalo a la posición de instalación.

*Al levantar el cuerpo principal, verifique la masa utilizando el plano de entrega y utilice el equipo de elevación adecuado.

* El diagrama que aparece a continuación es solo de referencia. Consulte el plano de entrega para conocer las dimensiones externas reales.


advertencia
  • - Al levantar el cuerpo principal, asegúrese de utilizar el cáncamo situado en la parte superior del mismo.
    El centro del cuerpo principal es hueco, por lo que si se utiliza un dispositivo de elevación, el equipo incorporado podría dañarse, lo que podría provocar un accidente grave.
ナイロンスリングがモータ端子箱を押し付け、破損しないようご注意ください

(3) Asegure temporalmente el cuerpo del elevador con cuatro pernos M16 (clasificación de resistencia 10.9 o superior).
*Por favor, prepare usted mismo los pernos de montaje.


advertencia
  • - Al instalar este Lift Master, atorníllelo a una base de instalación, como una placa de hierro suficientemente rígida o un soporte de hierro.
    Lift Master deben ser cuatro pernos M16 (clasificación de resistencia 10.9 o superior) con una longitud de rosca de 25 mm o más.

(4) Ajuste el nivel según sea necesario.

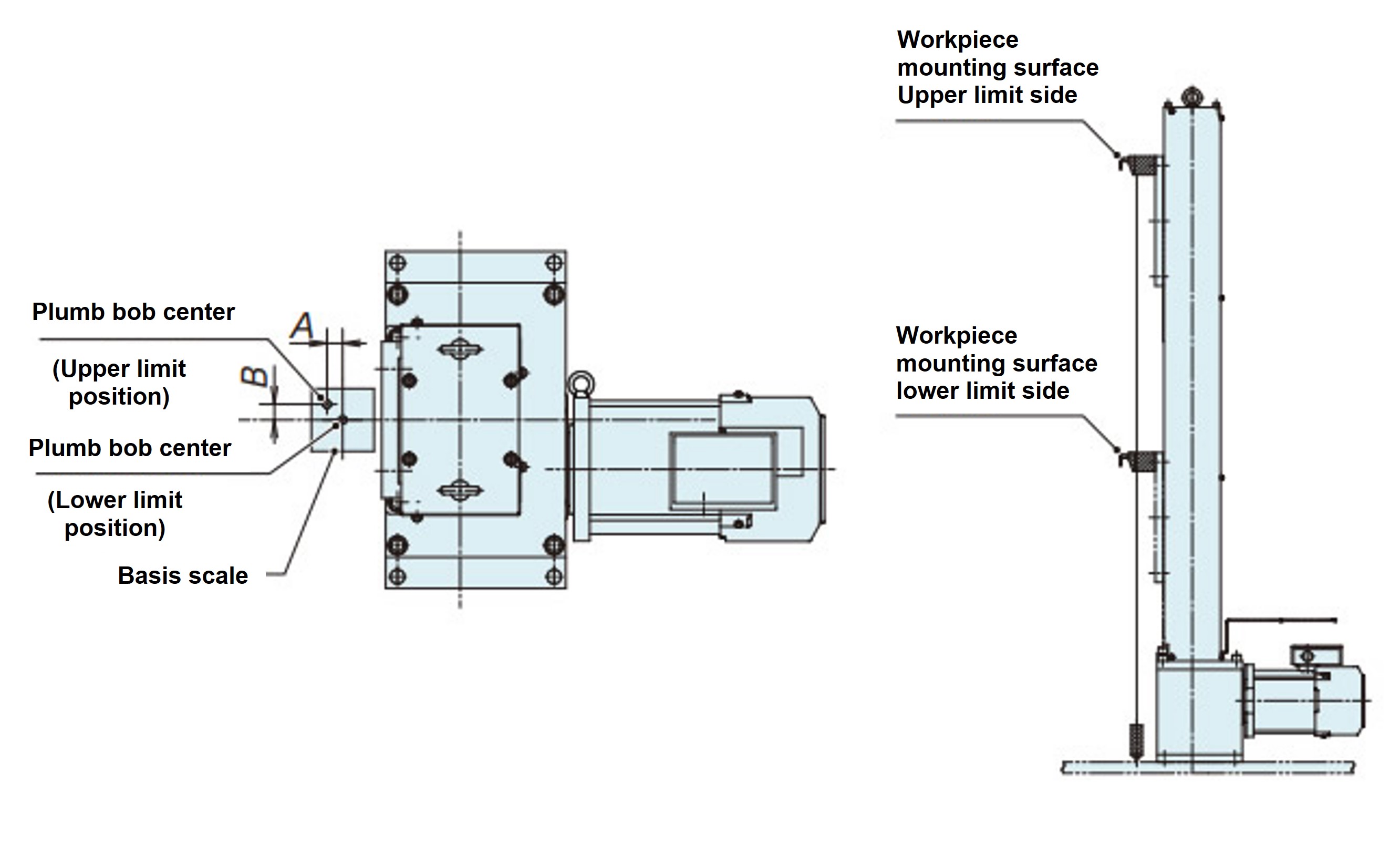

*Para comprobar la precisión del Lift Master, utilice una plomada o herramienta similar como se muestra en el diagrama de la derecha.
(Ajuste de manera que el error en las dimensiones A y B se encuentre dentro de ±1 mm (aproximadamente) en los límites superior e inferior Lift Master).

(5) Después de ajustar el nivel, apriete los pernos de montaje. (Par de apriete recomendado: 289 N·m)

(6) Antes de realizar una prueba de funcionamiento, asegúrese de que los pernos de montaje estén correctamente apretados.

[Imagen de plomada]

下げ振りイメージ図
