Recepción, transporte e instalación
Esta sección describe el manejo general de Zip Master.
Para obtener más detalles, consulte manuales de instrucciones incluido con el producto.
Inspección al recibir
Cuando reciba su Zip Master, revise los siguientes elementos. Si tiene algún problema o pregunta, póngase en contacto con la tienda donde lo compró.
- - Compruebe si el [1] TIPO (número de modelo), [2] NÚMERO DE FABRICACIÓN (número de fabricación) y [3] NÚMERO DE DIBUJO (número de dibujo) que aparecen en la placa de identificación coinciden con los que necesita (Figura 1).
- ¿Están incluidos todos los accesorios?
- - ¿Se ha producido algún daño durante el transporte?
- ¿Hay algún tornillo o tuerca suelto?

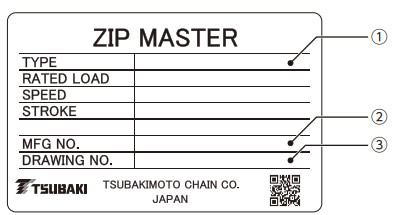

(Figura 1) Cómo leer la placa de identificación
Al realizar una consulta, proporcione la siguiente información: [1] TIPO (número de modelo), [2] NÚMERO DE FABRICACIÓN (número de fabricación) y [3] NÚMERO DE DIBUJO (número de dibujo).
Instalación
| ⚠ peligro |
Asegúrese de instalarlo sobre una base sólida y de fijarlo correctamente. Existe riesgo de lesiones si el producto se vuelca, se cae o funciona de forma anormal. |
|---|
1. Manipulación en estado embalado
Manipule el producto con cuidado durante el transporte para evitar golpes o caídas.
- (1) No transporte objetos pesados solo.
- (2) Al dejar el producto en posición vertical, manténgalo en posición horizontal.
- (3) No se pare sobre el embalaje.
- (4) No coloque objetos pesados ni artículos que puedan deformar el embalaje o provocar una carga concentrada.
2. Instalación
- (1) De antemano, verifique que la superficie de montaje sea suficientemente rígida y nivelada.

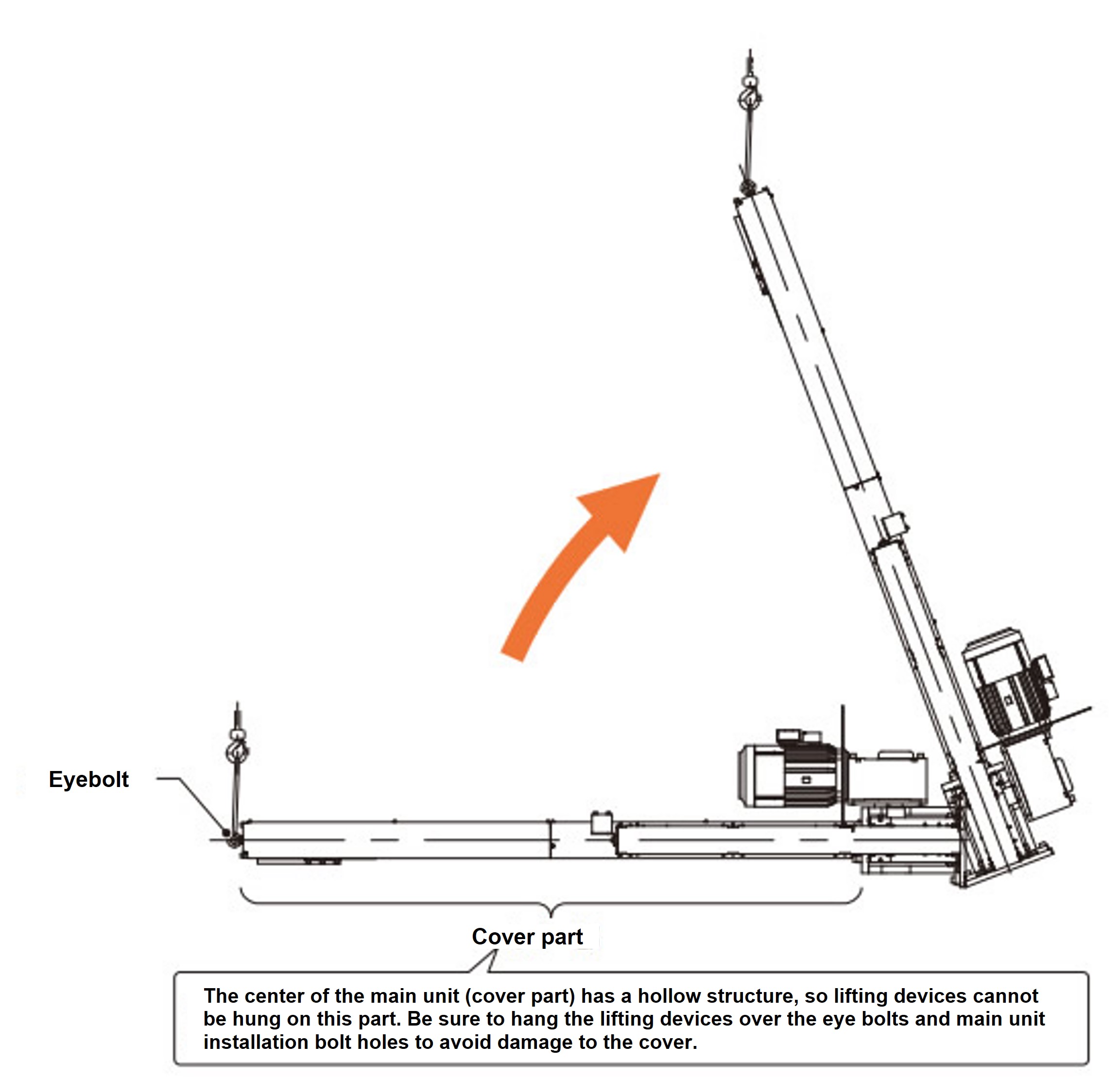

- (2) Al desembalar y levantar la unidad principal, primero desmonte la caja de embalaje y luego cuelgue una eslinga de nailon u otro dispositivo de elevación en el cáncamo de la parte superior de la unidad principal para ponerla en pie.
Levante el cuerpo principal mientras aún está en pie y muévalo a la posición de instalación.
*Para más detalles, consulte el diagrama de la derecha.⚠
peligro- Al levantar la unidad principal, asegúrese de utilizar el cáncamo situado en la parte superior. La parte central de la unidad es hueca, por lo que si cuelga una herramienta de elevación en ella, podría dañar los componentes internos y provocar un accidente grave.
- La ubicación de instalación Zip Master debe garantizar que la estructura o base sea lo suficientemente rígida para asegurar una correcta instalación, y que los pernos de montaje tengan la resistencia a la extracción necesaria incluso bajo la carga máxima. Además, los pernos de montaje deben ser cuatro pernos M16 (clasificación de resistencia 10.9 o superior) con una longitud de rosca de 25 mm o más.
- (3) Sujete temporalmente Zip Master con cuatro pernos M16 (clasificación de resistencia 10.9 o superior).
*Por favor, prepare usted mismo los pernos de montaje. - (4) Ajuste el nivel según sea necesario.
- (5) Después de ajustar el nivel, apriete los pernos de montaje. (Par de apriete recomendado: 289 N·m)
- (6) Antes de realizar una prueba de funcionamiento, asegúrese de que los pernos de montaje estén correctamente apretados.
- (7) Al levantar el cuerpo principal, verifique la masa consultando el plano de entrega y utilice el equipo de elevación apropiado.

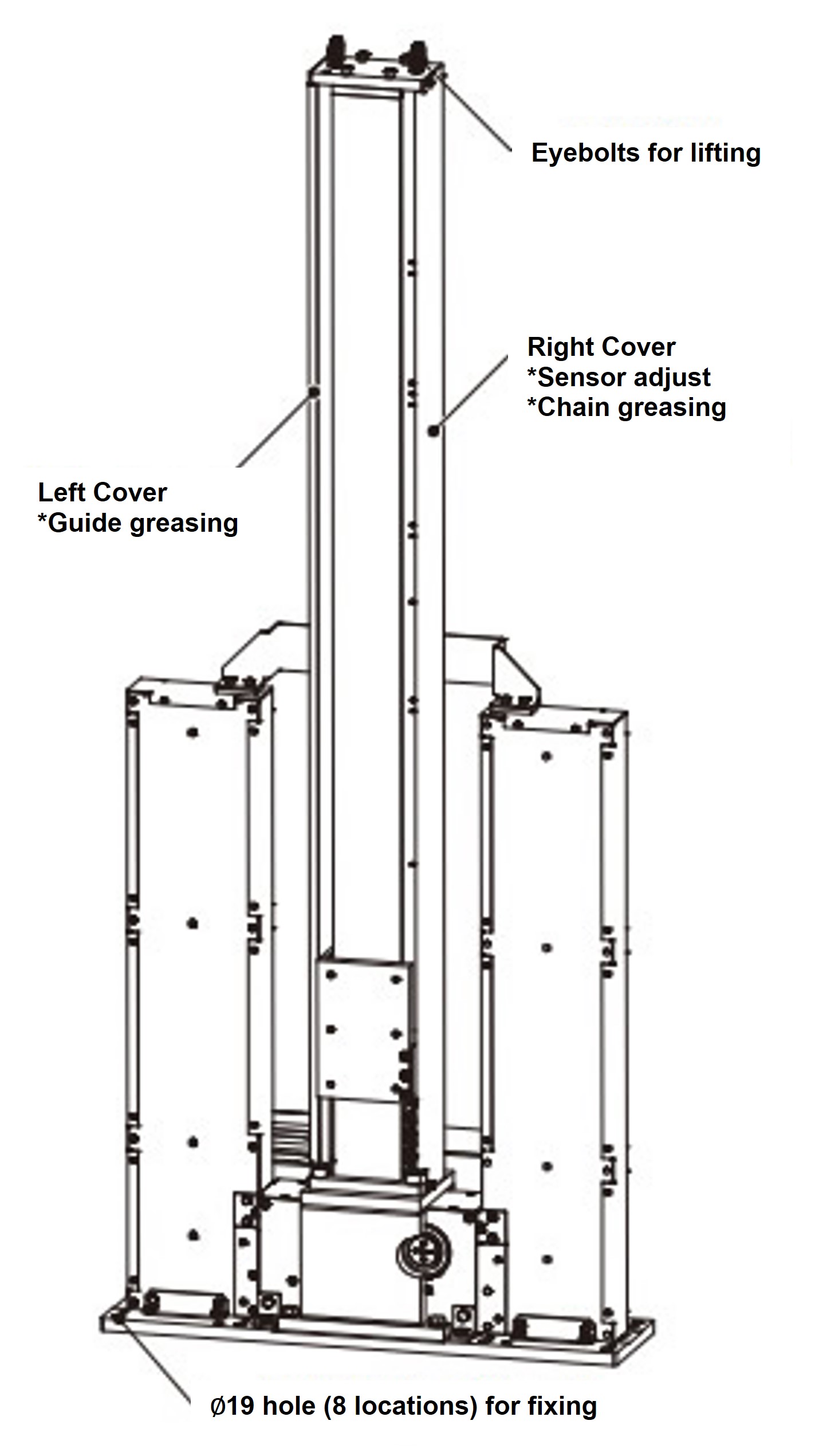

*El diagrama anterior es solo de referencia. Consulte el diagrama de entrega para conocer las dimensiones externas reales.
