datos técnicos elevador de alta velocidad Manipulación Zip Master
Procedimientos de operación e inspección
Esta sección describe el manejo general de Zip Master.
Para obtener más detalles, consulte manuales de instrucciones incluido con el producto.
conduciendo
- Al usar Zip Master, respete siempre carga admisible, la carga máxima en voladizo permitida y la velocidad de elevación permitida. Exceder estos límites puede provocar daños en la estructura principal o la caída del objeto transportado.
- Nunca utilice el elevador fuera de su rango de recorrido, ni siquiera en reposo, bajo ninguna circunstancia. Desviarse del rango de recorrido puede dañar el equipo. No someta el elevador a ningún impacto bajo ninguna circunstancia.
- No permita que polvo, virutas u otros materiales extraños se adhieran o se mezclen con Zip Chain, las piezas móviles o los detectores. Esto acelera el desgaste y puede provocar accidentes graves, como la rotura de la cadena y daños en las piezas móviles. Asegúrese de tomar medidas para evitar que entren materiales extraños en el cuerpo del elevador. Además, instale una valla de seguridad alrededor del elevador para impedir el acceso al espacio situado debajo del marco superior.
- - Diseñe el circuito secuencial de manera que el freno de retención del motor se active siempre para evitar que la carga caiga cuando el motor se detenga.
- ・Bajo ninguna circunstancia detenga el producto golpeándolo contra algo. Hacerlo podría causar daños graves en el interior del producto.
- El dispositivo tiene algunos puntos calientes. Tenga cuidado de no tocarlos con las manos o el cuerpo, ya que podría quemarse.
- Si se produce alguna anomalía, detenga inmediatamente el funcionamiento para evitar el riesgo de descarga eléctrica, lesiones o incendio.
Procedimiento de inspección
1. Retire la cubierta
La cubierta R debe retirarse al cambiar la posición del sensor de límite superior/inferior o al engrasar Zip Chain, y la cubierta L debe retirarse al engrasar la guía.
Al retirar la cubierta, retire los tornillos de montaje (tornillos de cabeza plana con ranura en cruz M6 x 12) antes de retirar la cubierta.

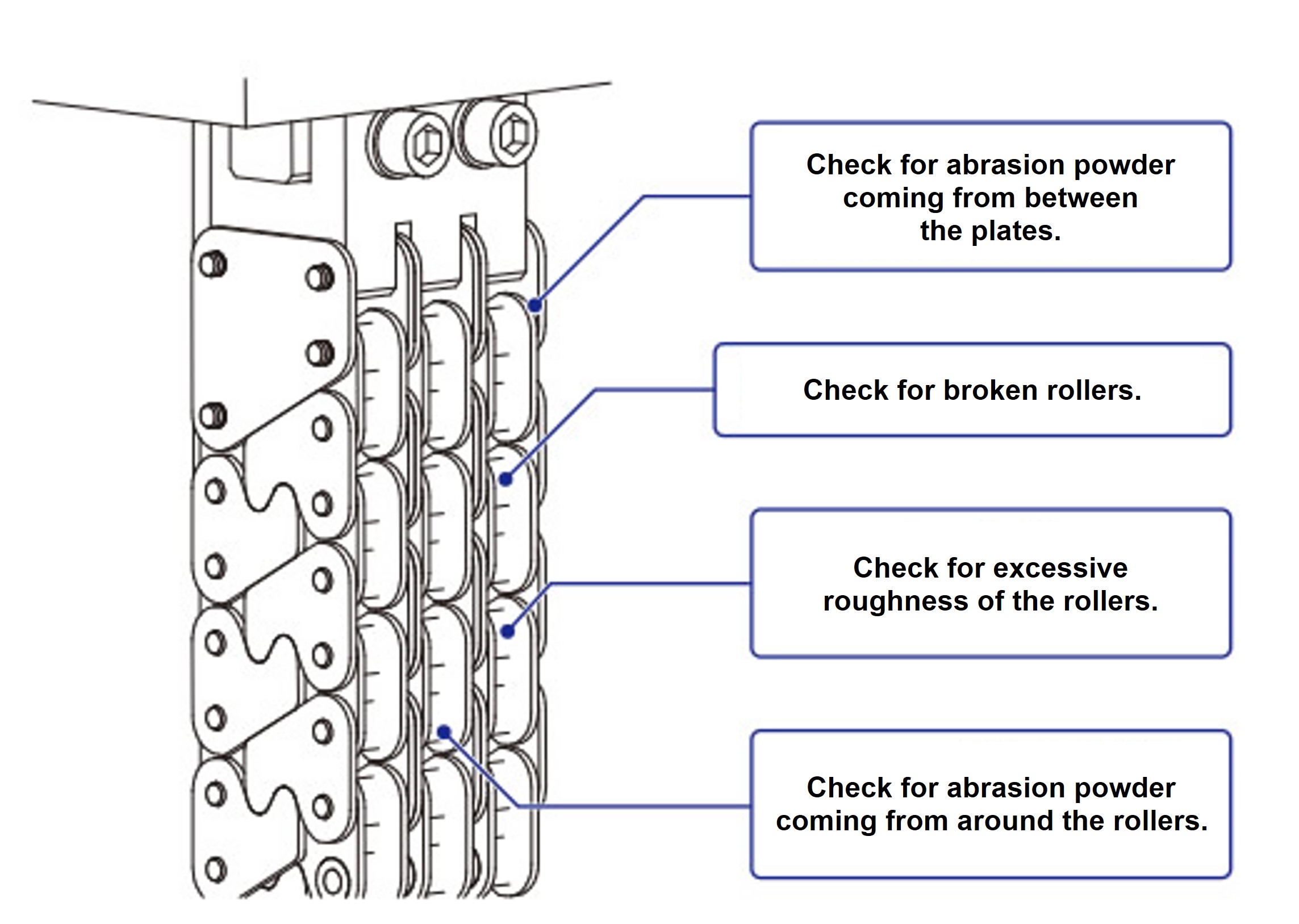

2. Inspección Zip Chain (mensualmente)
- (1) Retire el artículo transportado.
- (2) Adopte medidas para evitar que la parte elevadora se caiga.
- (3) Compruebe los siguientes puntos a lo largo de toda la longitud de Zip Chain.
- -¿Sale algún polvo de desgaste oxidado (de color marrón rojizo) de entre las placas?
- -¿Hay algún polvo de desgaste oxidado (marrón rojizo) en la circunferencia exterior del rodillo de la cadena?
En los casos anteriores, engrase inmediatamente. - - Comprueba si el rodillo de la cadena está agrietado.
- ・Compruebe si los rodillos de la cadena presentan alguna aspereza significativa debido al desgaste.
Si se produce alguno de los casos anteriores, deje de usar el producto y póngase en contacto con nosotros.
3. Engrase
Para obtener información detallada sobre el engrase de este producto, consulte la tabla a continuación.
| Categoría de uso | Cantidad de grasa | Aceites y grasas recomendados | Ciclo de grasa | |
|---|---|---|---|---|
| Zip Chain | De 10 a 15 g por cada 100 mm de carrera | Grasa de alta resistencia tipo 1, equivalente al n.° 2 Shell Gaddus S2 V220 J 2 (EP) * [Shell Lubricants Japan K.K.] |
3 meses o Cada 100.000 viajes de ida y vuelta |
|
| Guía lineal | ZMEL0200U ZMEL0500H |
4,5-6,5 g (aproximadamente 4,6 cc) por bloque | ||
| ZMEL1000M | 9,0-13,5 g (aprox. 9,8 cc) por bloque | |||
*Nombre anterior: Shell Albania EP Grease 2

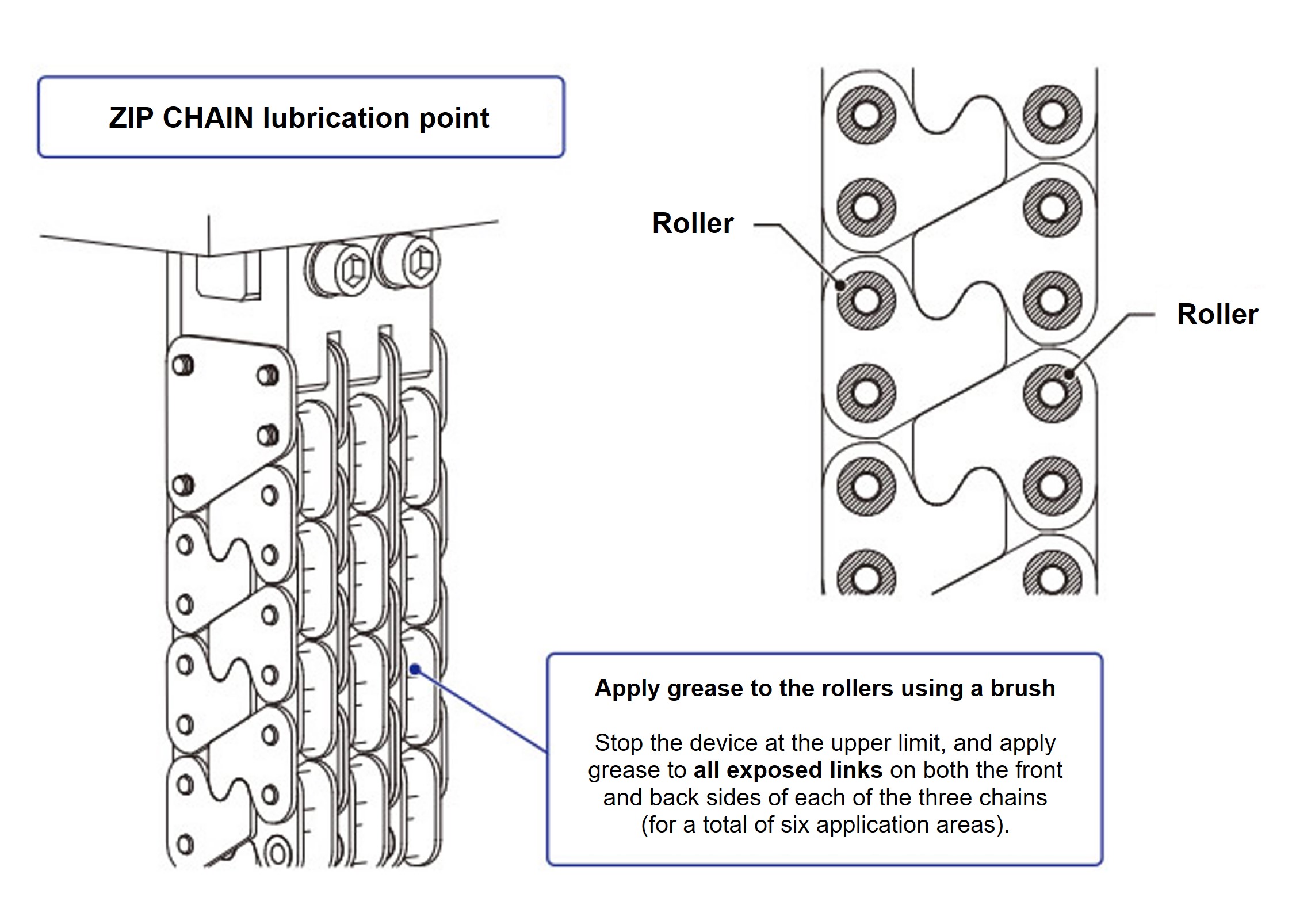

(Engrase Zip Chain)
Siga los pasos que se indican a continuación para lubricar Zip Chain.
- [1] Retire todos los elementos del marco superior.
- [2] Tome medidas para evitar que la unidad elevadora se caiga.
- [3] Como se muestra en el diagrama de la derecha, engrase todos los rodillos expuestos.
(Engrasar la parte guía)
Suministre la cantidad especificada de grasa a través del engrasador.
Después del engrase, realice un rodaje y elimine el exceso de grasa antes de iniciar el funcionamiento.
