datos técnicos actuador lineal Linipower Jack datos técnicos
Velocidad de rotación admisible del eje del tornillo
Para las especificaciones de tuercas móviles en las que gira el eje del tornillo, la velocidad de rotación del eje del tornillo debe ser igual o menor que el valor calculado mediante la fórmula que se muestra a continuación.
Si se excede la velocidad de rotación permitida del eje del tornillo, aumente el número de bastidor del gato y vuelva a calcular.
(Asegúrese de tener esto en cuenta cuando utilice la carrera estándar de la velocidad H con una velocidad de rotación de entrada de 900 r/min o más, o cuando utilice una carrera más larga que la carrera estándar).
NC = 96×n×d×106 L2
N C: Velocidad de rotación admisible del eje del tornillo r/min
d: Diámetro de la raíz de la rosca en mm (Consulte especificaciones principales de cada producto).
n: Coeficiente de soporte
- (1) Extremo libre del eje: n = 0,36
- (2) Soporte del extremo del eje: n = 1,56
L: Distancia entre soportes en mm (Consulte la tabla de dimensiones para cada número de marco).
NS = N R
N S: Velocidad de rotación del eje del tornillo r/min
N: Velocidad de rotación de entrada r/min
R: Relación de velocidad del tornillo sin fin
Asegúrese de que N C > N S.
(1) Extremo del eje libre

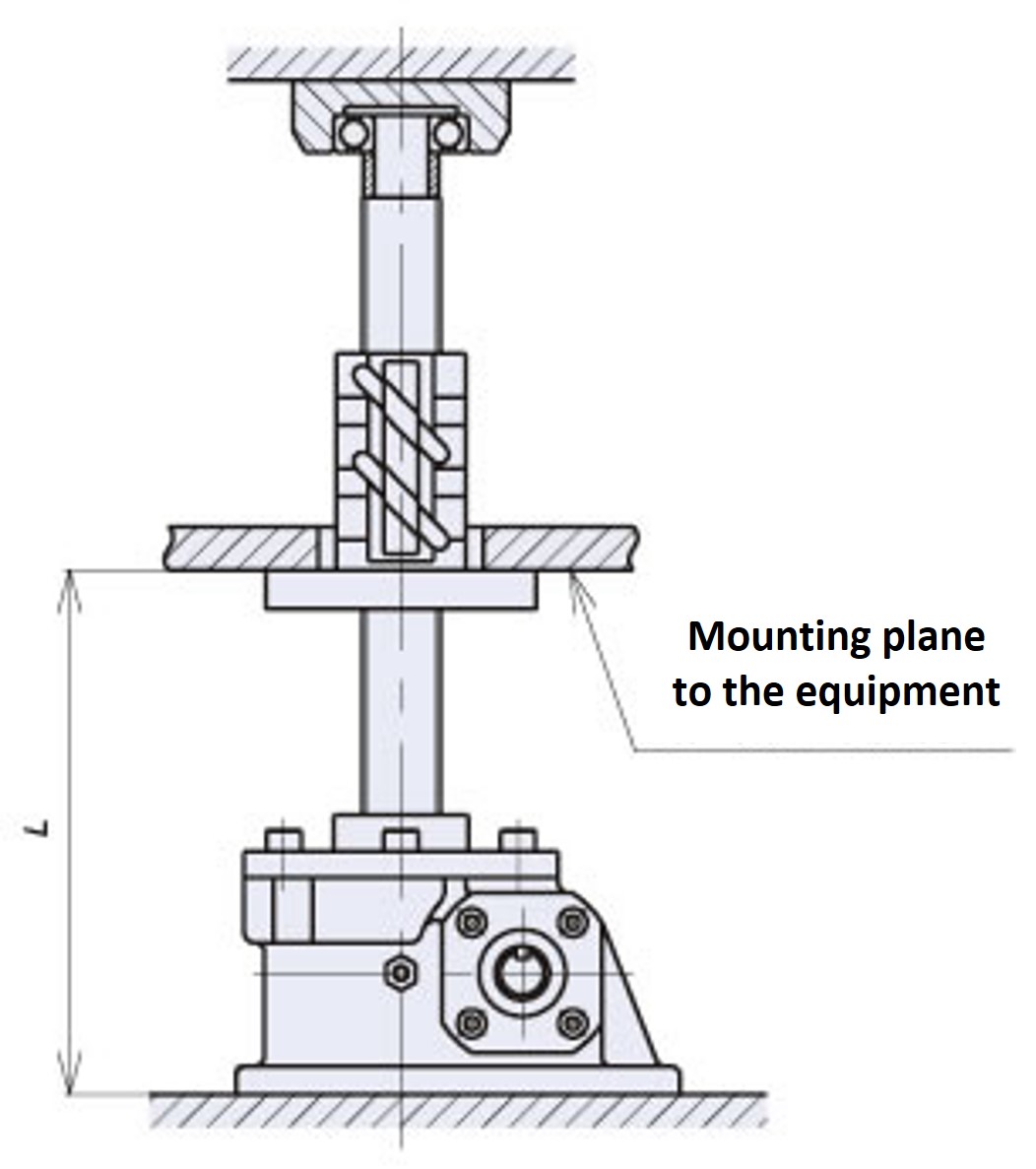

(2) Soporte del extremo del eje
(ejemplo de cálculo)
JWM200URH20D velocidad de rotación de entrada 1200 r/min,
Cuando se opera con soporte en el extremo del eje.
La velocidad de rotación del eje del tornillo NS es
NS = 1200 8 = 150r/min
*De la tabla de dimensiones del producto
NC = 96×1.56×51.3×106 22372 = 1535r/min
NC = 1535r/min > NS = 150r/min ... OK
