datos técnicos actuador lineal Linipower Jack datos técnicos
Carga lateral admisible
JWB/JWH (tipo de tornillo de bola/ Tipo de tornillo de bolas de alto paso)
El tipo de tornillo de bolas y Tipo de tornillo de bolas de alto paso no pueden soportar cargas distintas a las de dirección axial.

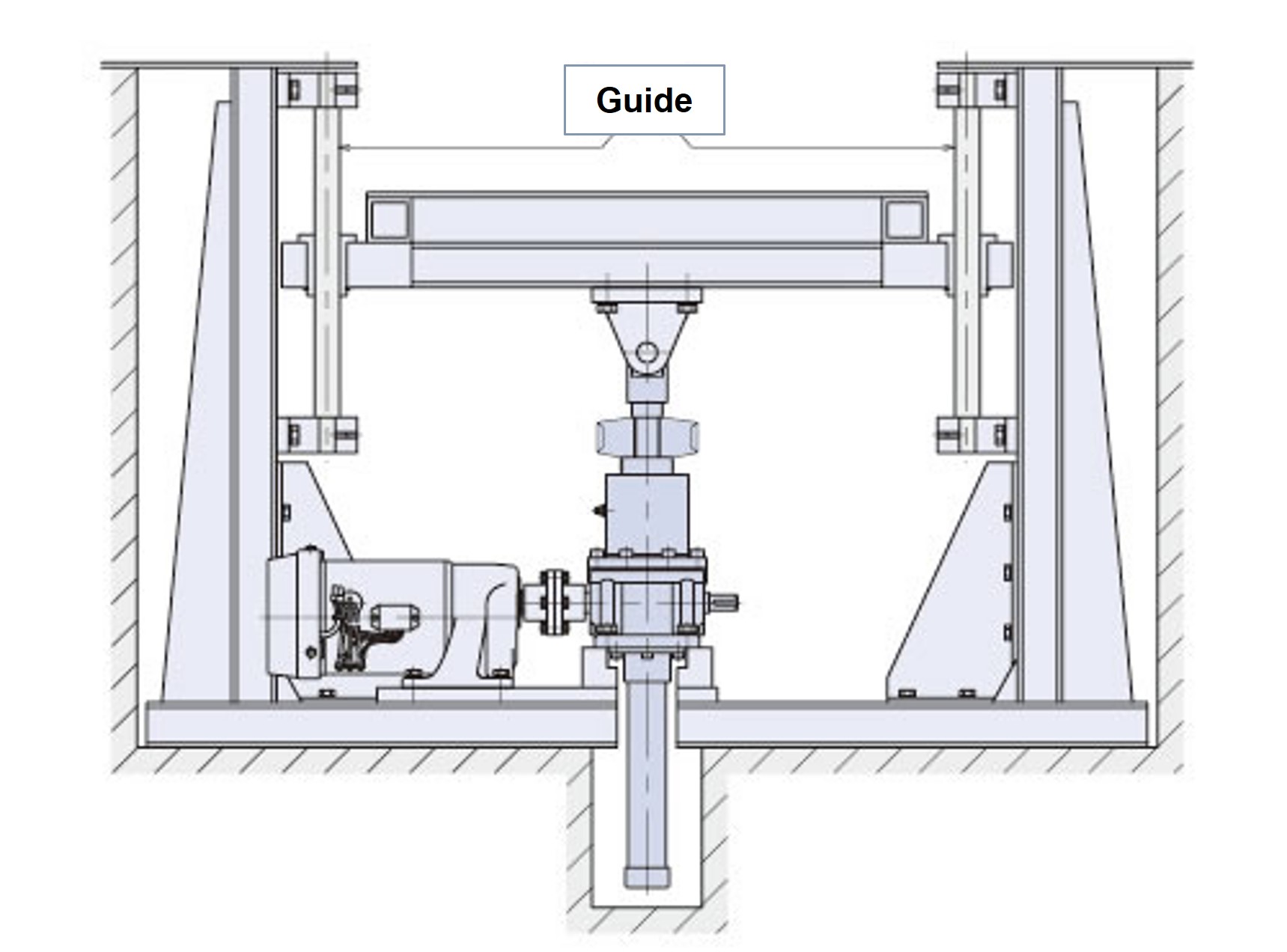

Si se aplica una carga lateral, instale una guía como se muestra en el diagrama a continuación para evitar que la carga lateral actúe directamente sobre el gato.
JWM (tipo de tornillo trapezoidal)

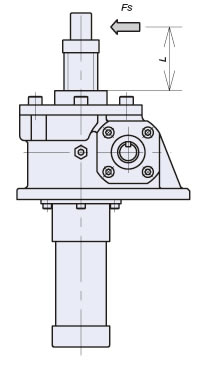

Para tornillos trapezoidales, recomendamos utilizar una guía como la que se muestra en el diagrama anterior. Sin embargo, si la longitud del vástago del tornillo sobresale poco (L) de la parte superior de la carcasa (con el gato parado), podrá soportar cierta carga lateral.
Nota: La dimensión L indica la cantidad de protrusión y la posición donde se aplica la carga lateral (no la carrera).
| eje de tornillo Cantidad de protuberancia L mm |
Marco N° | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 002 | 005 | 010 | 025 | 050 | 100 | 150 | 200 | 300 | 500 | 750 | 1000 | |
| 100 | 83 {9} |
128 {13} |
318 {32} |
570 {59} |
2500 {255} |
4010 {409} |
4610 {470} |
8210 {838} |
21700 {2210} |
85300 {8700} |
73500 {7500} |
159700 {16300} |
| 200 | 42 {4} |
64 {7} |
159 {16} |
290 {29} |
1250 {128} |
2010 {205} |
2300 {235} |
4110 {419} |
10800 {1110} |
50400 {5150} |
56700 {5780} |
79900 {8150} |
| 300 | 28 {3} |
43 {4} |
106 {11} |
190 {20} |
830 {85} |
1340 {136} |
1540 {157} |
2740 {279} |
7200 {740} |
33600 {3430} |
37800 {3860} |
53200 {5430} |
| 400 | 21 {2} |
32 {3} |
79 {8} |
140 {15} |
620 {64} |
1000 {102} |
1150 {118} |
2050 {210} |
5400 {550} |
25200 {2570} |
28300 {2890} |
39900 {4080} |
| 500 | － － |
27 {3} |
64 {6} |
110 {12} |
500 {51} |
800 {82} |
920 {94} |
1640 {168} |
4300 {440} |
20200 {2060} |
22700 {2310} |
31900 {3260} |
| 600 | － － |
25 {3} |
53 {5} |
100 {10} |
420 {43} |
670 {68} |
770 {78} |
1370 {140} |
3600 {370} |
16800 {1720} |
18900 {1930} |
26600 {2720} |
| 700 | － － |
23 {2} |
51 {5} |
90 {9} |
360 {36} |
570 {58} |
660 {67} |
1170 {120} |
3100 {320} |
14400 {1470} |
16200 {1650} |
22800 {2330} |
| 800 | － － |
21 {2} |
48 {5} |
90 {9} |
310 {32} |
500 {51} |
580 {59} |
1030 {105} |
2700 {280} |
12600 {1290} |
14200 {1450} |
20000 {2040} |
| 900 | － － |
－ － |
45 {5} |
90 {9} |
280 {28} |
450 {45} |
510 {52} |
910 {93} |
2400 {250} |
11200 {1140} |
12600 {1290} |
17700 {1810} |
| 1000 | － － |
－ － |
42 {4} |
90 {9} |
250 {26} |
400 {41} |
460 {47} |
820 {84} |
2200 {220} |
10100 {1030} |
11300 {1160} |
16000 {1630} |
