datos técnicos　actuador lineal　Linipower Jack　datos técnicos

Fórmula para calcular la carga de pandeo admisible

La carga de pandeo admisible del eje del tornillo del gato se calcula utilizando la fórmula siguiente.

PCR = m× d2 L 2

Asegúrese de que P CR > W×Sf.

P CR: Carga de pandeo admisible N{kgf}

d: Diámetro de la raíz de la rosca en mm (Consulte especificaciones principales de cada producto).

m: Coeficiente de soporte (Seleccione la condición de instalación del diagrama a continuación).

L: Distancia entre puntos de acción (mm)
(Dimensiones máximas en la tabla de dimensiones para cada número de marco. Si se requiere accesorio final, consulte accesorio final).

W: Carga por gato N{kgf}

Sf: Factor de seguridad al pandeo (generalmente 4)

Estado de la instalación

ベース固定一軸端フリー
Base fija, extremo del eje libre
m
Unidades del SI 2.5×104
Unidades de gravedad {2.5×103}

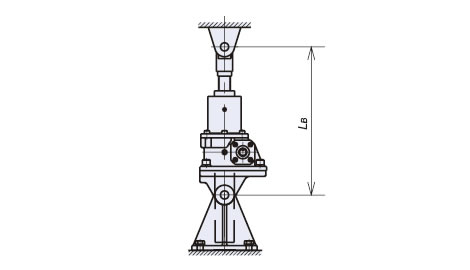

両端クレビス支持
Soporte de horquilla B en ambos extremos
m
Unidades del SI 10×104
Unidades de gravedad {10×103}

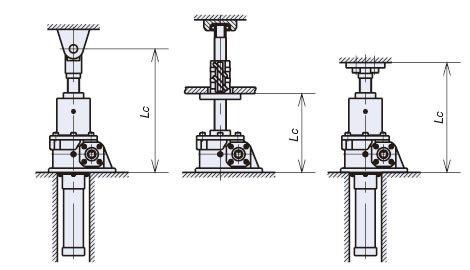

ベース固定一軸端支持/固定
Base fija C, soporte de extremo de eje único/fijo
m
Unidades del SI 20×104
Unidades de gravedad {20×103}
Unidades del SI

Al calcular el PCR utilizando JWM100USH5JI con una carga de 49.000 N y condición de instalación C (base fija - extremo del eje soportado/fijo),

  • P CR = 20×10 4 × 38,4 2 791* 2 = 695027N
    W×SF = 49000×4 (Sf = 4)
    = 196000N comparado con
    P CR > W × Sf
    695027 > 196000 ... OK

    *L = 711 + 80 (accesorio final en forma de I) = 791
    De la tabla de dimensiones del producto
{unidad de gravedad}

Al calcular el PCR utilizando JWM100USH5JI con una carga de 5000 kgf y condición de instalación C (base fija - extremo del eje soportado/fijo),

  • P CR = 20×10 3 × 38,4 2 791* 2 = 69502 kgf
    W×SF = 5000×4 (Sf = 4)
    = 20000 kgf comparado con
    P CR > W × Sf
    69502 > 20000 ... OK

    *L = 711 + 80 (accesorio final en forma de I) = 791
    De la tabla de dimensiones del producto
