Montaje accesorio final

Al acoplar accesorio final al extremo de un vástago roscado, asegúrese de aplicar un agente fijador a la parte roscada del extremo del vástago.

El par de torsión rotacional actúa sobre el eje del tornillo, provocando que accesorio final se desprenda, por lo que le rogamos que tome las siguientes medidas.

[Aplicar adhesivo para evitar que los tornillos se aflojen]

Para evitar que los tornillos se aflojen, utilice las siguientes marcas o equivalentes.

Al aplicar el adhesivo, siga las precauciones de manipulación de cada fabricante.

Adhesivo de fijación de tornillos

[Fijado con un tornillo de fijación]

Después de apretar accesorio final, fíjela con el tornillo de fijación incluido (perno de cabeza hexagonal) para evitar que se afloje.

Evita que el eje del tornillo gire.

El eje del tornillo (o la tuerca, en el caso de una tuerca móvil) genera una fuerza de rotación debido al empuje, por lo que es necesario evitar la rotación. El par de torsión del eje del tornillo a su capacidad básica se indica en las especificaciones básicas de cada tipo. Si se opera sin guía en la punta o si se acopla una polea o piñón para tirar de una cuerda o cadena, etc., utilice la especificación antirrotación (símbolo M).

La especificación antirrotación para JWH (Tipo de tornillo de bolas de alto paso) está disponible como pedido especial, así que contáctenos.
Sin embargo, dado que la tuerca móvil no se puede fabricar con un mecanismo de prevención de rotación, proporcione un mecanismo de prevención de rotación en el costado del dispositivo.

Ajustes del interruptor de límite

El interruptor de límite instalado para ajustar la carrera debe configurarse teniendo en cuenta la cantidad de inercia del gato.

La distancia de inercia varía según las condiciones de instalación y el peso de la carga transportada, por lo que le recomendamos planificar teniendo en cuenta la distancia máxima de inercia. Asimismo, instale un tope mecánico o similar dentro del rango de recorrido como medida de precaución.

Ajustes de la unidad de detección de posición

Si utiliza una unidad de detección de posición opcional (LS interna, potenciómetro, codificador rotatorio), tenga en cuenta que el ajuste de la carrera no se realiza en fábrica, por lo que debe ajustarla antes de ponerla en funcionamiento. Las unidades de control, como los potenciómetros y los codificadores rotatorios, emiten diversas señales midiendo el número de rotaciones del eje de entrada. Por lo tanto, si gira el eje del tornillo mientras el eje de entrada está fijo, la configuración se desajustará. Tras el ajuste, no gire el eje del tornillo (ni la tuerca, en el caso de que esta tenga especificaciones de tuerca móvil).

Al ajustar el amortiguador interno, accione el mecanismo manualmente o poco a poco, teniendo mucho cuidado de no exceder el recorrido del gato. Si se excede este límite, el eje del tornillo podría desprenderse o el fuelle podría dañarse; por lo tanto, tenga mucho cuidado.

Gato de fuelle para uso horizontal o inclinado

Cuando se utiliza un gato de fuelle horizontalmente o en ángulo (incluido el uso que implique balanceo), se requieren medidas especiales para evitar que el eje del tornillo se atasque en el fuelle, dañe el fuelle o provoque un mal funcionamiento del gato.

La dimensión X (valores MÍN y MÁX) del gato de fuelle puede ser mayor, o el diámetro exterior del fuelle puede ser mayor.

Si necesita confirmar las dimensiones al realizar la compra, póngase en contacto con nosotros.

Los fuelles con especificaciones para tuerca móvil están disponibles bajo pedido especial, así que por favor contáctenos.

Precauciones

• ⚠ (1) Las tapas de los tornillos de los gatos con una capacidad básica de 49,0 kN (5 tf) o inferior están fabricadas con tubos de PVC rígido. Nunca utilice las tapas de los tornillos para levantar, suspender o transportar el gato, ya que podría caerse.
• ⚠ (2) Al seleccionar y usar un gato, deje un cierto margen de maniobra para la carrera. Usar el gato más allá de su rango de carrera puede provocar la caída del eje del husillo o dañarlo. El gato JWM (tipo de husillo trapezoidal) no tiene tope en el eje del husillo, por lo que este se caerá si se excede el rango de carrera. Los gatos JWB (tipo de husillo de bolas) y JWH (Tipo de tornillo de bolas de alto paso) cuentan con un tope para evitar que el eje del husillo se caiga durante la operación manual durante la instalación. Durante la instalación, tenga cuidado de evitar que el eje del husillo gire o se mueva por su propio peso. Si la caída es inevitable, utilice un gato con mecanismo antirrotación.
• ⚠ (3) Para los gatos JWB (tipo husillo de bolas) y JWH (Tipo de tornillo de bolas de alto paso), no accione manualmente el eje de entrada mientras esté cargado. La carga puede provocar la rotación del eje de entrada, lo cual es peligroso. Al utilizar los gatos JWB (tipo husillo de bolas) y JWH (Tipo de tornillo de bolas de alto paso) en posición vertical, su eficiencia es tan alta que la carga puede provocar la inversión del gato, por lo que nunca los accione manualmente.
• (4) Bajo ninguna circunstancia detenga el gato golpeándolo. Hacerlo podría causar daños graves en el interior del gato.

• (5) Para equipos que no toleran el aceite, como la maquinaria de procesamiento de alimentos, instale una bandeja de aceite u otro dispositivo de prevención de daños para evitar que la grasa salpique o caiga.

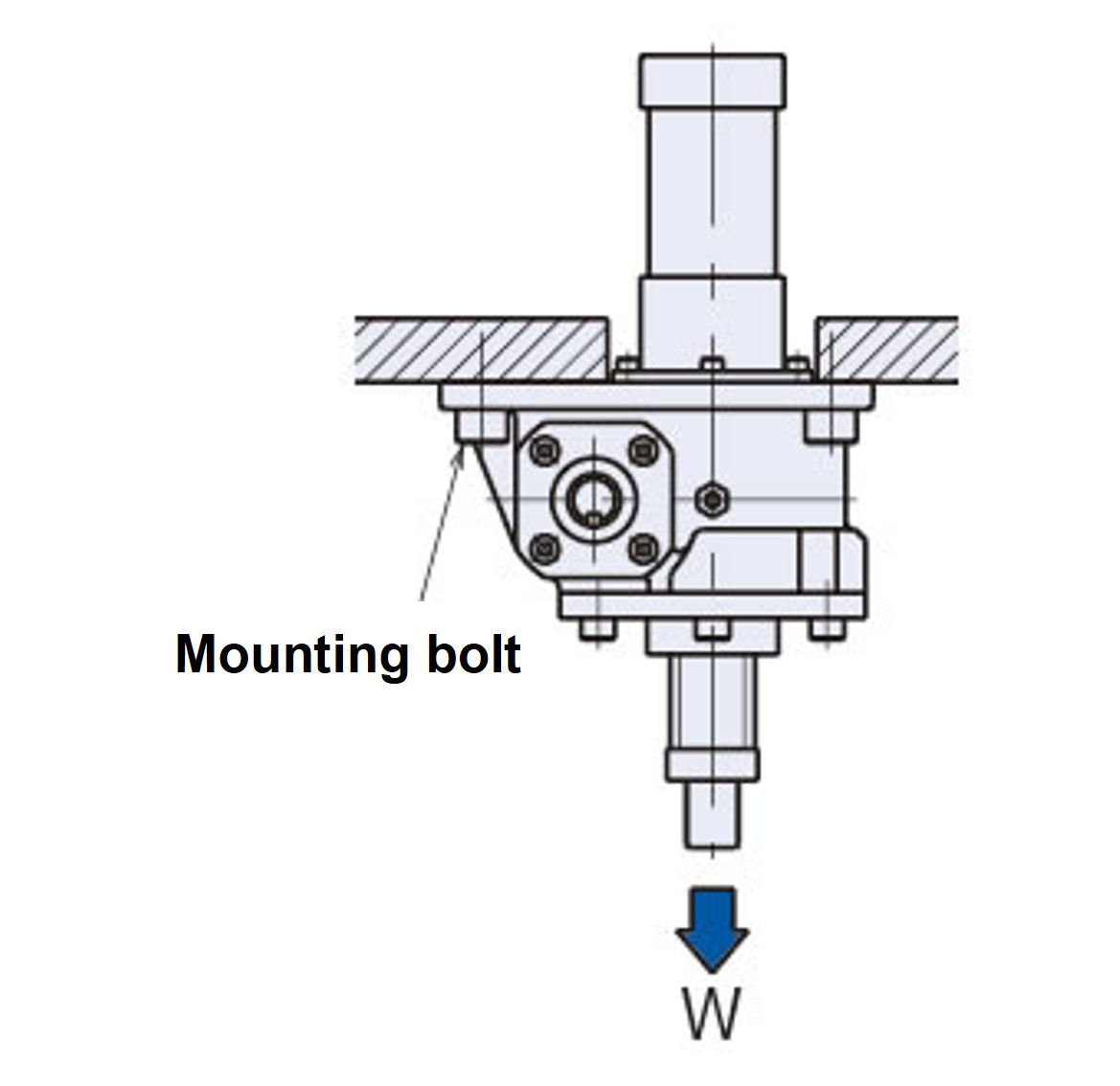

• (6) Los agujeros por donde pasan las tapas de los tornillos y los vástagos de los tornillos a través de la base deben ser lo más pequeños posible para asegurar una gran área de contacto entre la superficie de montaje del gato y la base.
• (7) La carga aplicada al gato debe ser coaxial con el eje del tornillo del gato. Si la dirección o la posición de la carga son inadecuadas, se pueden aplicar cargas de flexión o laterales al gato, lo que puede causar daños. (Figura 3)
  Si se aplican cargas laterales u otras fuerzas, instale una guía para asegurar que el gato no esté sometido a cargas laterales directas ni a momentos flectores.

Figura 3
