datos técnicos actuador lineal Especificaciones del motor Cilindro de Potencia
Cableado (serie G)
Cableado del motor de freno (motor de freno de CC)
conexión interna del freno (en el momento del envío)

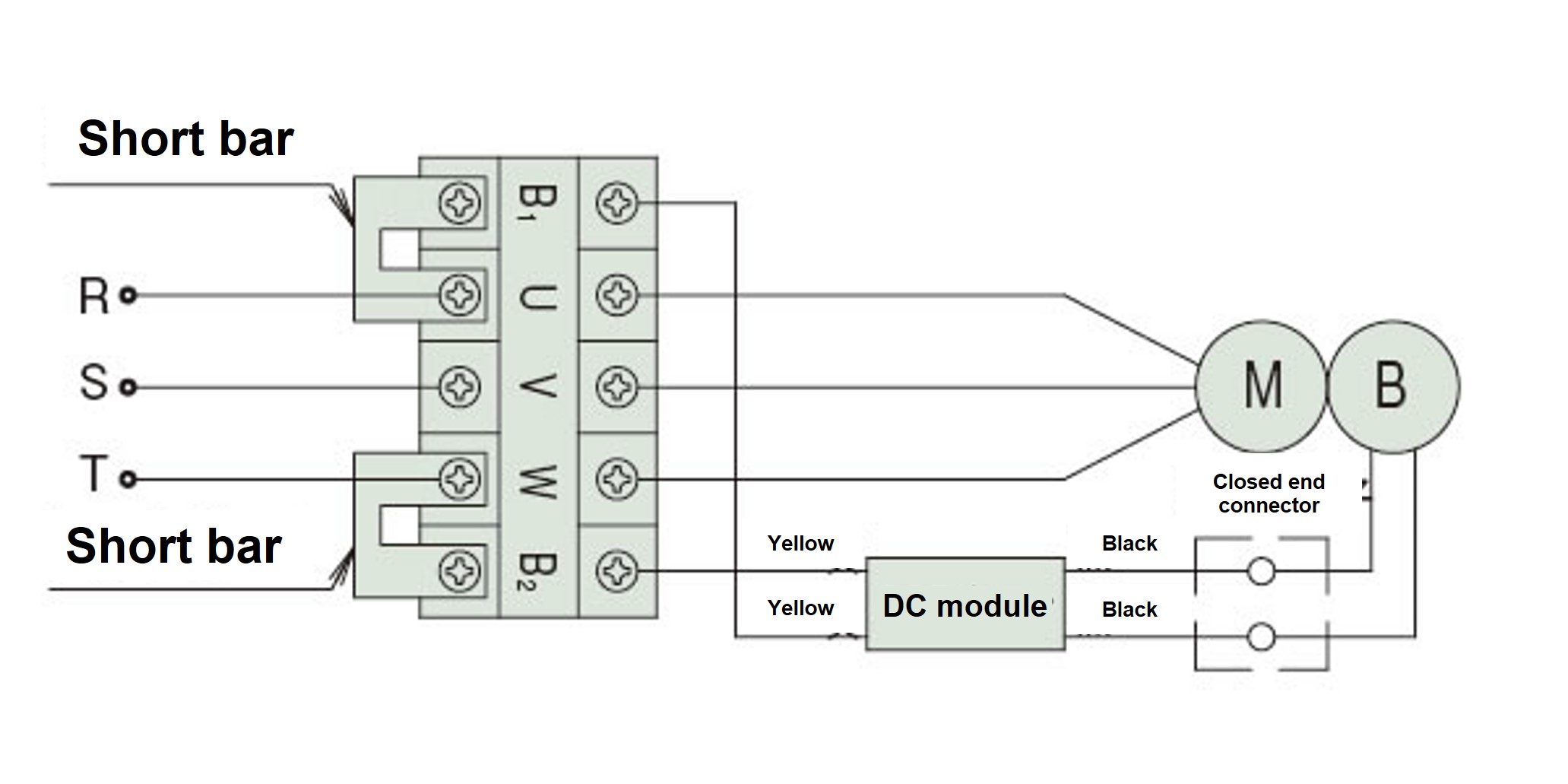

Especificación de 200 V

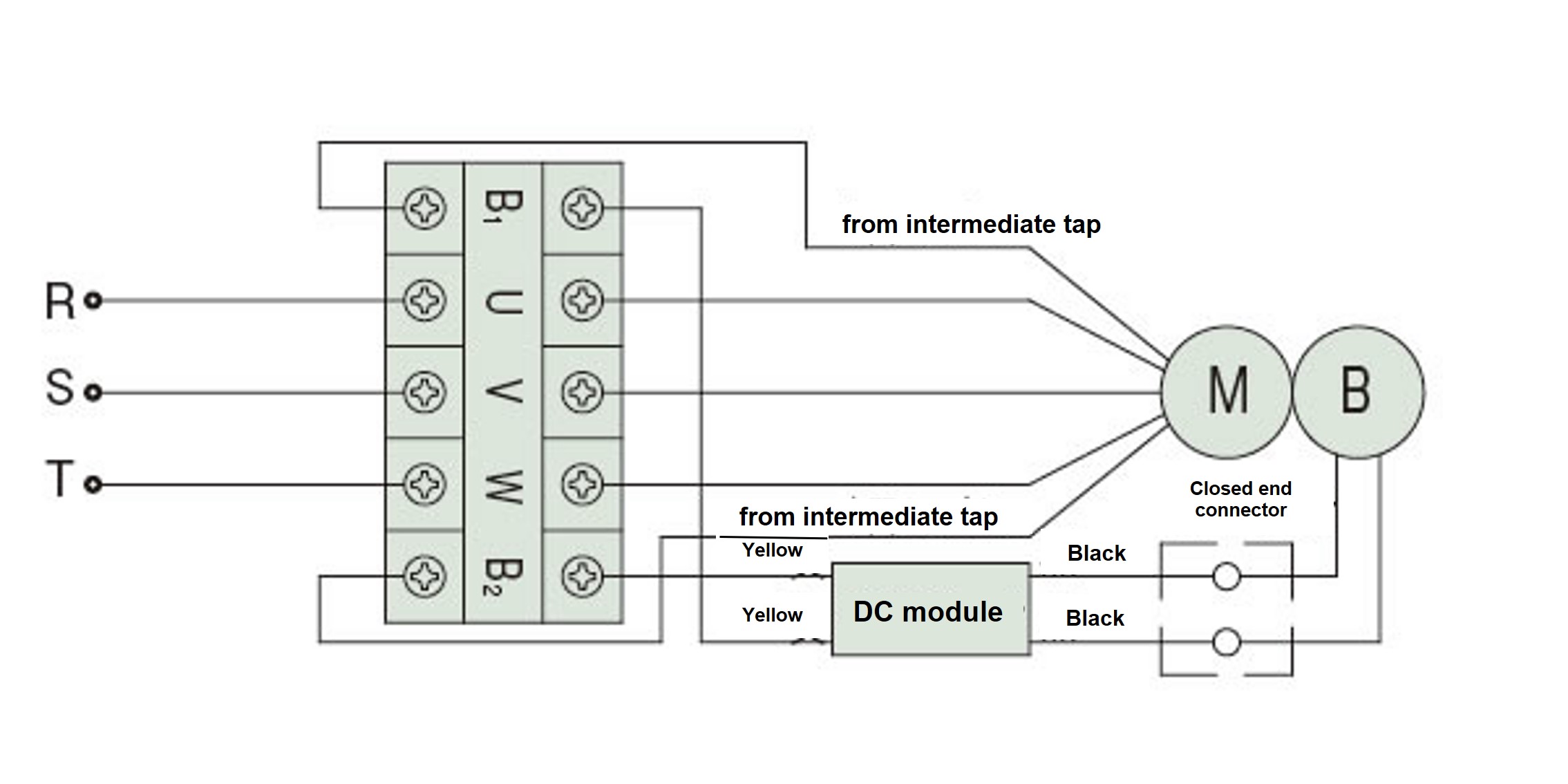

Especificación de 400 V
Corte independiente del aire acondicionado del freno

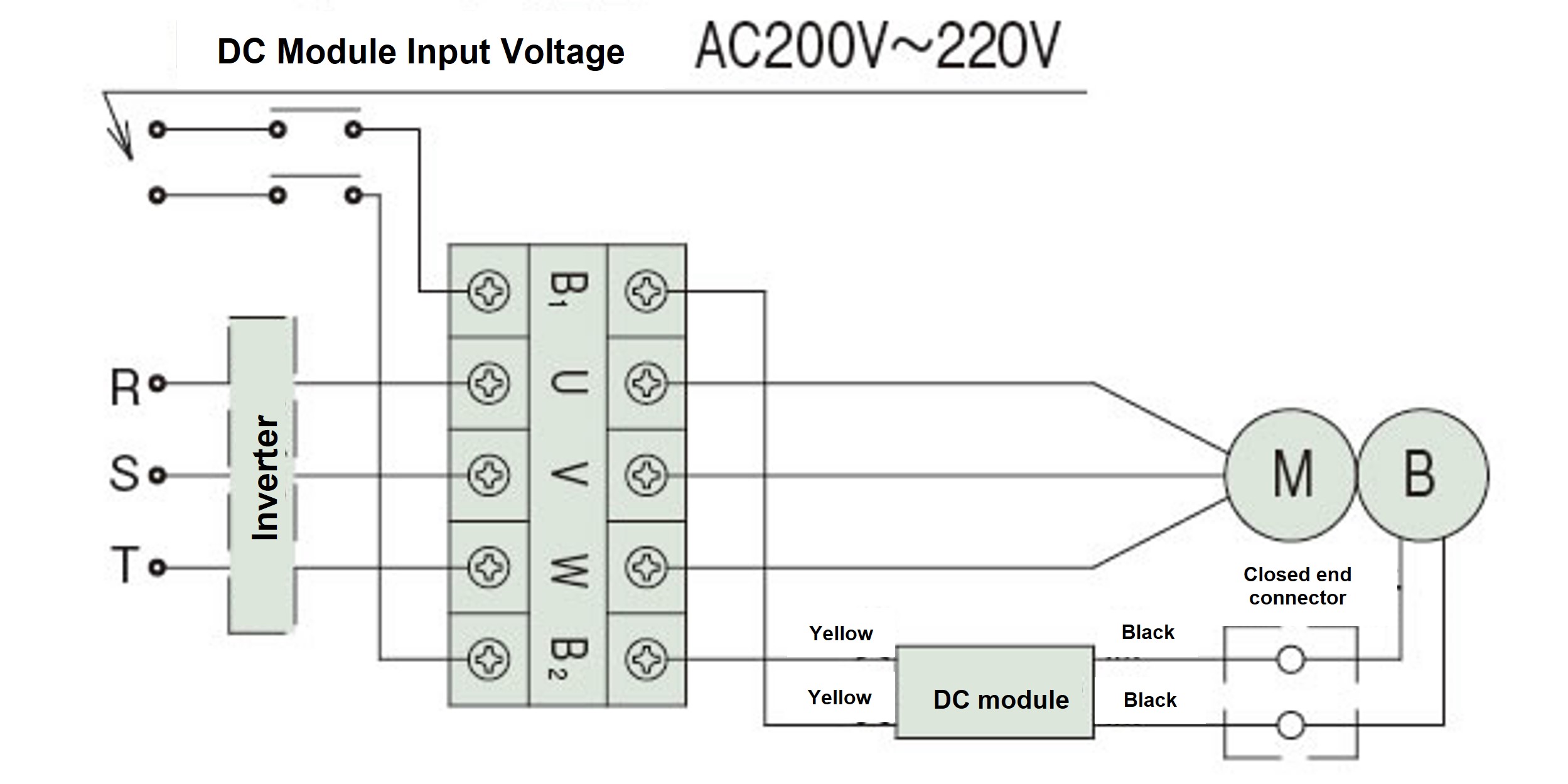

Especificación de 200 V
Especificación de 400 V
* Asegúrese de aislar final cable conductor de la toma intermedia.
*Se requiere una fuente de alimentación independiente de 200 V.
dirección de funcionamiento de la varilla
En el caso del diagrama de cableado anterior, la varilla funciona en la siguiente dirección:
rectificador de CC se envía ensamblado en una caja de terminales.
| dirección de funcionamiento de la varilla |
LPGA070～LPGA300 LPGB070～LPGB300 LPGC070～LPGC300 |
|---|---|
| En el diagrama de cableado anterior, la varilla se mueve hacia atrás en el tipo recto y hacia adelante en el tipo paralelo. |
*Tornillo de crimpado: M4 [Par de apriete 1,2 N·m {0,12 kgf·m}]
Método de cableado al usar un inversor
- 1. Cuando se opera el motor con un inversor, el freno debe apagarse por separado, por lo que se debe quitar la pieza corta como se muestra en la sección anterior y aplicar un voltaje de fuente de alimentación de 200 V a 220 V, no la salida del inversor, al rectificador de CC del freno.
- 2. Si el motor es de 400 V y su potencia es de 0,4 kW o menos, desconecte el cableado de la toma central del motor y aíslelo. A continuación, conecte una fuente de alimentación independiente de 200 a 220 V al rectificador de CC. Si no dispone de una fuente de alimentación de 200 a 220 V, utilice un transformador para reducir la tensión a dicho rango. La capacidad del transformador debe ser de 90 VA o superior, y asegúrese de que no haya caída de tensión.
- 3. Para contactores electromagnéticos de clase 200V para frenos, utilice aquellos con una carga nominal de AC250V, 7A o más.
Para la clase de 400 V, utilice una tensión de contacto de CA de 400 a 440 V y una carga inductiva de 1 A o superior (por ejemplo, un contactor electromagnético para un motor de CA de 2,2 kW). rectificador de CC incorpora un elemento de protección contra sobretensiones. Añada elementos de protección para cada contacto según sea necesario. - 4. Si desea utilizar un disyuntor de CC independiente para el freno, póngase en contacto con nosotros.
*En el caso de especificaciones especiales, el cableado puede variar, por lo que le rogamos que consulte los planos de entrega.
