datos técnicos Selección Cilindro de Potencia actuador lineal

Selección: Servo de la serie Eco

Momento de inercia del eje de entrada

Número de modelo básico reductor
tamaño		 Momento de inercia por golpe x 10-4 kg m 2
100 200 300 400 500 600
LPES15F - 0.086 0.102 0.119 - - -
LPES30F - 0.134 0.151 0.168 - - -
LPES30R3 042 0.045 0.047 0.049 - - -
LPES30R4 0.038 0.039 0.041 - - -
LPES30R5 0.035 0.036 0.037 - - -
LPES30R7 0.033 0.033 0.033 - - -
LPES30R9 0.032 0.032 0.032 - - -
LPES30RA 0.031 0.032 0.032 - - -
LPES150F - 1.039 1.166 1.292 1.418 1.545 1.671
LPES150R3 060 0.275 0.290 0.304 0.318 0.332 0.346
LPES150R4 0.205 0.213 0.221 0.229 0.237 0.244
LPES150R5 0.172 0.177 0.182 0.187 0.192 0.197
LPES150R7 0.151 0.154 0.156 0.159 0.162 0.164
LPES150R9 0.143 0.144 0.146 0.148 0.149 0.151
LPES150RA 0.140 0.142 0.143 0.144 0.145 0.147
LPES300F - 1.720 1.846 1.973 2.099 2.225 2.352
LPES300R3 060 0.351 0.365 0.379 0.393 0.407 0.421
LPES300R4 0.247 0.255 0.263 0.271 0.279 0.287
LPES300R5 0.199 0.204 0.209 0.214 0.219 0.224
LPES300R7 0.165 0.168 0.170 0.173 0.175 0.178
LPES300R9 0.151 0.153 0.154 0.156 0.157 0.159
LPES300RA 0.147 0.148 0.150 0.151 0.152 0.154
LPES300R3 075 0.801 0.815 0.829 0.843 0.857 0.871
LPES300R4 0.587 0.595 0.603 0.611 0.619 0.627
LPES300R5 0.539 0.544 0.549 0.554 0.559 0.564
LPES300R7 0.485 0.488 0.490 0.493 0.495 0.498
LPES300R9 0.461 0.463 0.464 0.466 0.467 0.469
LPES300RA 0.457 0.458 0.460 0.461 0.462 0.464
Número de modelo básico reductor
tamaño		 Momento de inercia por golpe x 10-4 kg m 2
200 300 400 500 600 800 1000
LPES1500F - 12.513 13.155 13.797 14.438 15.080 16.363 17.647
LPES1500R3 075 2.000 2.072 2.143 2.214 2.286 2.428 2.571
LPES1500R4 1.262 1.302 1.342 1.382 1.423 1.503 1.583
LPES1500R5 0.971 0.996 1.022 1.048 1.073 1.125 1.176
LPES1500R7 0.705 0.718 0.732 0.745 0.758 0.784 0.810
LPES1500R9 0.594 0.602 0.610 0.618 0.626 0.642 0.658
LPES1500RA 0.565 0.572 0.578 0.584 0.591 0.604 0.616
LPES1500R3 100 4.640 4.712 4.783 4.854 4.926 5.068 5.211
LPES1500R4 3.522 3.562 3.602 3.642 3.683 3.763 3.843
LPES1500R5 3.211 3.236 3.262 3.288 3.313 3.365 3.416
LPES1500R7 2.875 2.888 2.902 2.915 2.928 2.954 2.980
LPES1500R9 2.724 2.732 2.740 2.748 2.756 2.772 2.788
LPES1500RA 2.695 2.702 2.708 2.714 2.721 2.734 2.746
LPES1500R3 140 11.000 11.072 11.143 11.214 11.286 11.428 11.571
LPES1500R4 8.547 8.587 8.627 8.667 8.708 8.788 8.868
LPES1500R5 8.065 8.090 8.116 8.142 8.167 8.219 8.270
LPES1500R7 7.469 7.482 7.495 7.508 7.521 7.547 7.574
LPES1500R9 7.239 7.247 7.255 7.263 7.271 7.286 7.302
LPES1500RA 7.191 7.198 7.204 7.210 7.217 7.230 7.242

Nota: El momento de inercia no incluye el momento de inercia del servomotor.

Frecuencia de uso admisible y ciclo de trabajo porcentual

ciclo de trabajo porcentual es el porcentaje de tiempo de operación por cada 30 minutos, basado en un período de 30 minutos.

ciclo de trabajo porcentual se calcula utilizando la fórmula de la derecha.

El número de arranques permitidos para el servomotor de la serie Eco está determinado por el calor generado por el motor y el husillo/cojinete de bolas. Los valores anteriores deben usarse como referencia, ya que varían según la carrera y el empuje utilizados. Además, no consideran la vida útil del cilindro. Sin embargo, esto está sujeto a la condición de que el servomotor funcione dentro de su capacidad nominal.

Número de startups 15 veces por minuto
ciclo de trabajo porcentual 50%ED

*Normalmente, el término "interior" se refiere a un lugar que no está expuesto al viento, la lluvia o el agua, y donde el nivel de polvo es el mismo que el del interior de una fábrica común.

ciclo de trabajo porcentual (%ED) = (Tiempo de operación por ciclo / (Tiempo de operación por ciclo + Tiempo de inactividad)) x 100

esperanza de vida

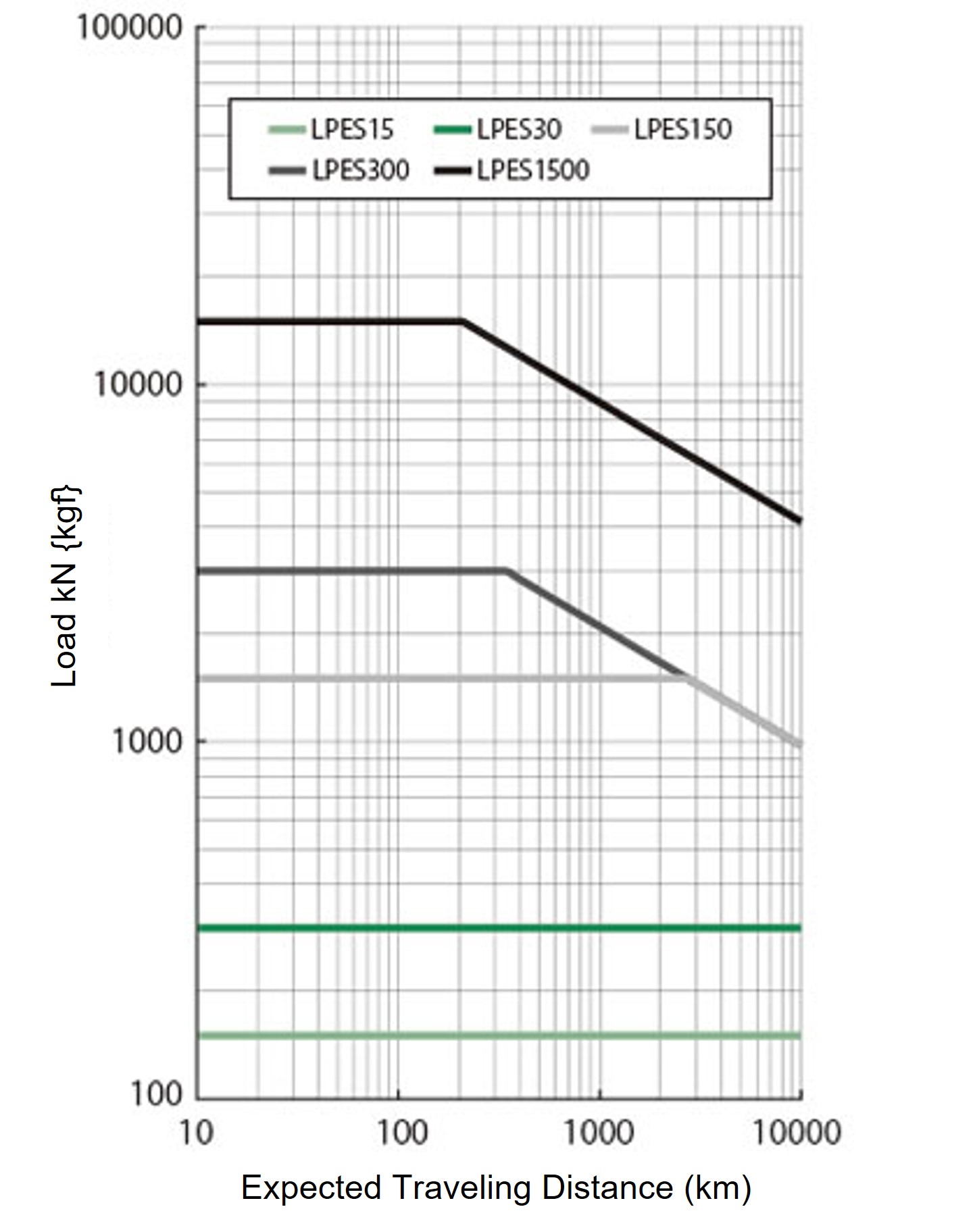

La vida útil de un husillo de bolas está determinada por el desgaste causado por la fatiga en la superficie de rodadura. Consulte la gráfica distancia de recorrido estimado para obtener una estimación de su vida útil. Sin embargo, si se producen impactos fuertes o si no se realiza una lubricación y un mantenimiento adecuados, el distancia de recorrido estimado será considerablemente menor.

distancia de recorrido esperado (km) = Carrera de carga real (m) × frecuencia de uso (veces/día) × número de días de funcionamiento/año × 10 -3 × número de años esperados

El gráfico de la derecha se basa en la vida útil L10.
La vida útil L10 es la vida útil que puede alcanzar el 90% o más del total, expresada en distancia de recorrido.
Al seleccionar Cilindro de Potencia en función de su vida útil, seleccione el número de modelo de este gráfico.

Por ejemplo, si el distancia de recorrido esperado es de 1000 km y la carga real es de 5000 N {510 kgf}, el Cilindro de Potencia requerido es LPES1500.

*Seleccione la capacidad del servomotor de la tabla de códigos de montaje de manera que "carga real < empuje generado".

Si la carga fluctúa significativamente a mitad de la carrera, calcule la carga equivalente (P M) utilizando la siguiente fórmula.

Además, para LPES30 o inferior, el distancia de recorrido esperado es superior a 10.000 km.

PM = PMIN + 2×PMAX 3

P M: Carga equivalente N{kgf}

P MIN: Carga mínima N{kgf}

P MAX: Carga máxima N{kgf}

distancia de recorrido esperado

distancia de recorrido esperado
