datos técnicos Selección Cilindro de Potencia actuador lineal
Selección: Serie F
Requisitos
Máquinas utilizadas y cómo utilizarlas
Empuje o carga N{kgf}
Carrera mm
Velocidad mm/s
Frecuencia de uso Número de arranques/min
Tensión de alimentación, frecuencia
Procedimiento de selección
- (1) Seleccione el número de modelo aplicable de los modelos estándar según el empuje o la carga N{kgf}, la carrera mm y la velocidad mm/s.
- (2) La frecuencia de uso permitida debe ser de 2 veces/min y la ciclo de trabajo porcentual permitida debe ser del 25% de ED (5 minutos estándar) o menos.
ciclo de trabajo porcentual es el porcentaje de tiempo de operación por cada 5 minutos, basado en un período de 5 minutos.
La frecuencia de operación admisible del Cilindro de Potencia serie F se encuentra dentro del rango que satisface el número de arranques y ciclo de trabajo porcentual que se muestran en la tabla anterior. ciclo de trabajo porcentual se expresa mediante la siguiente fórmula.
ciclo de trabajo porcentual (%ED) = Tiempo de operación por ciclo / (Tiempo de operación por ciclo + Tiempo de inactividad ) x 100%
Esperanza de vida estimada
La esperanza de vida estimada es de 15.000 accidentes cerebrovasculares.
*Al seleccionar Cilindro de Potencia, seleccione Cilindro de Potencia con suficiente empuje, teniendo en cuenta un factor de seguridad, de modo que la carga de trabajo (estática y dinámica) no exceda el empuje nominal.
*Por favor, asegúrese de leer las siguientes precauciones.

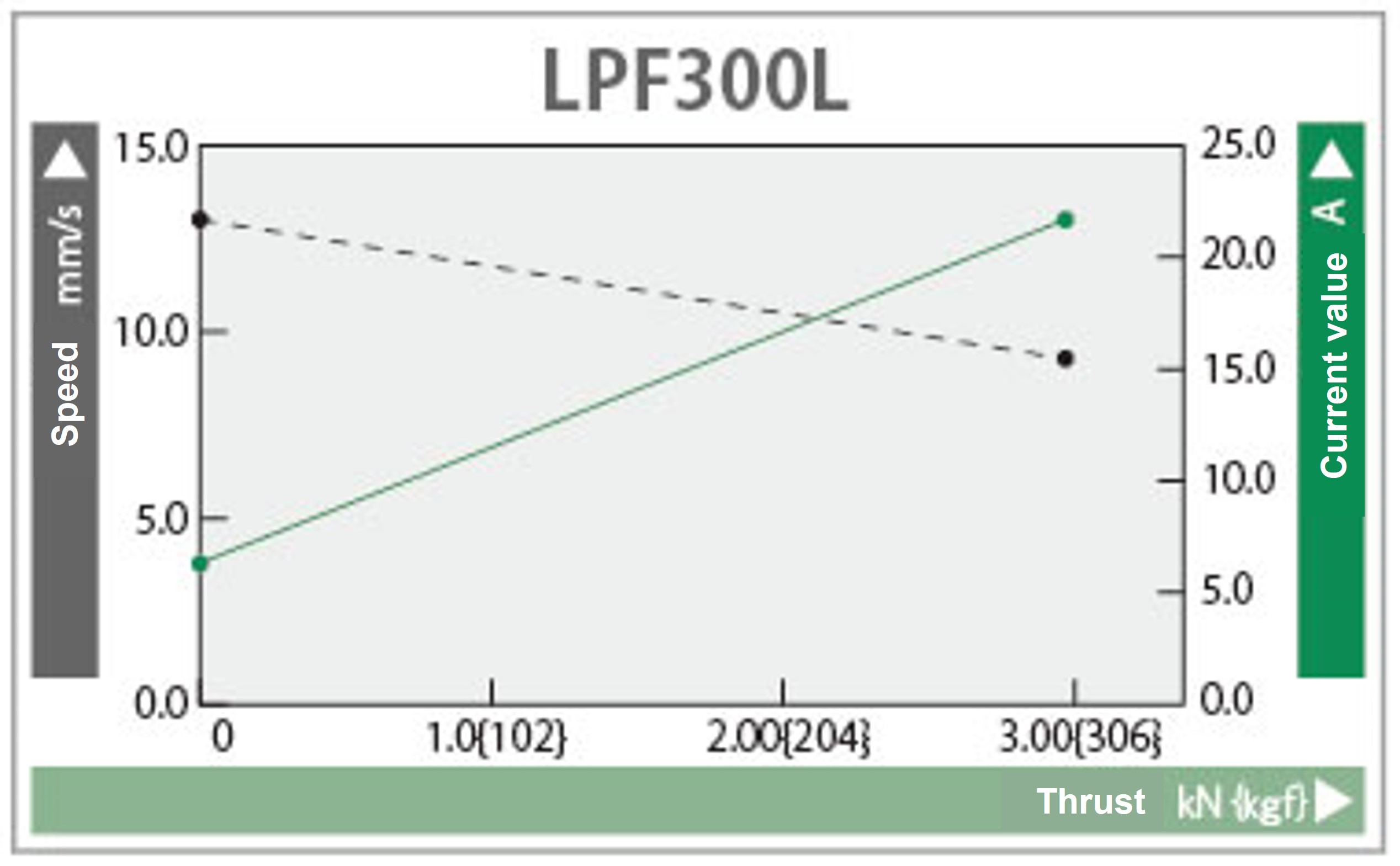

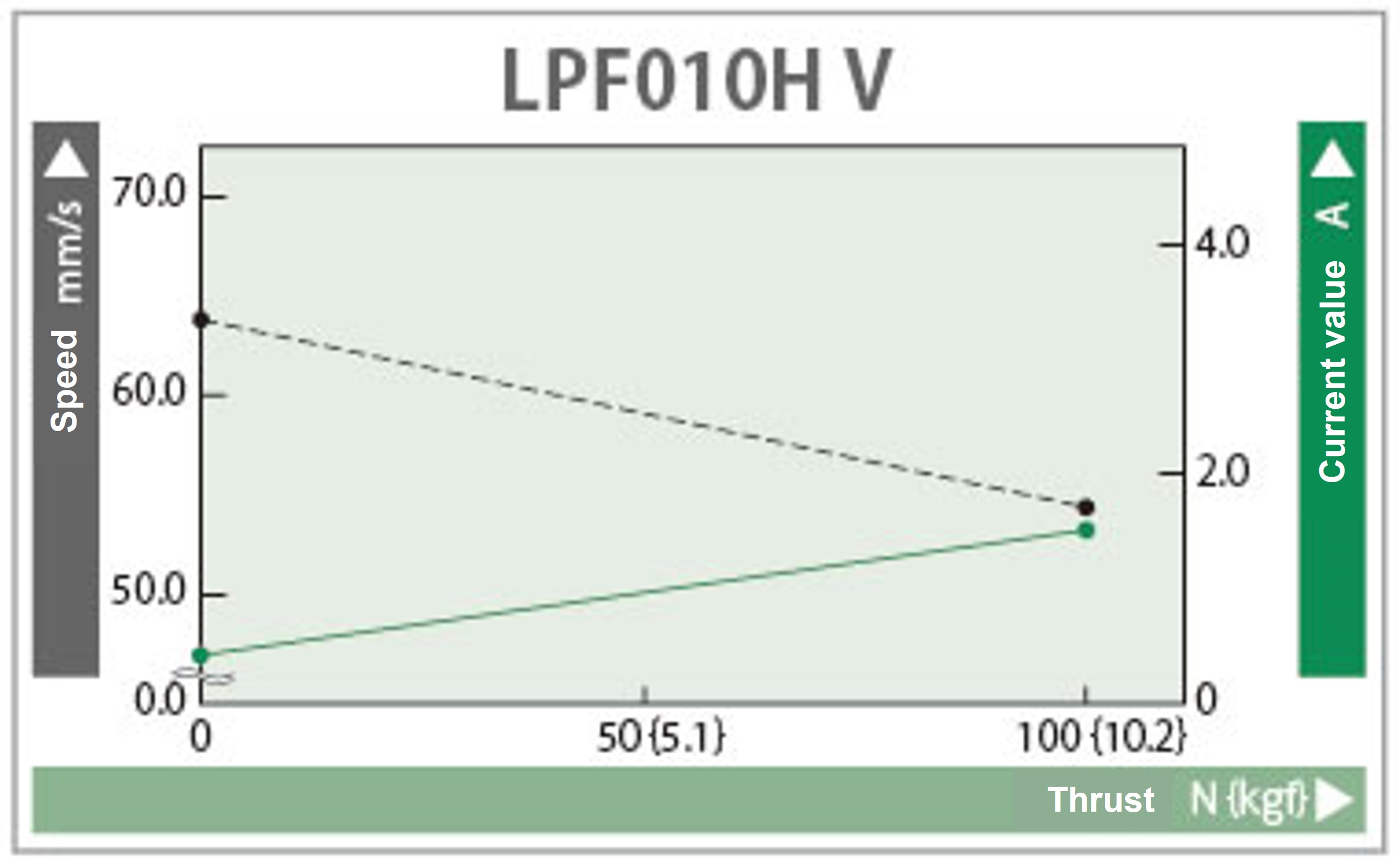

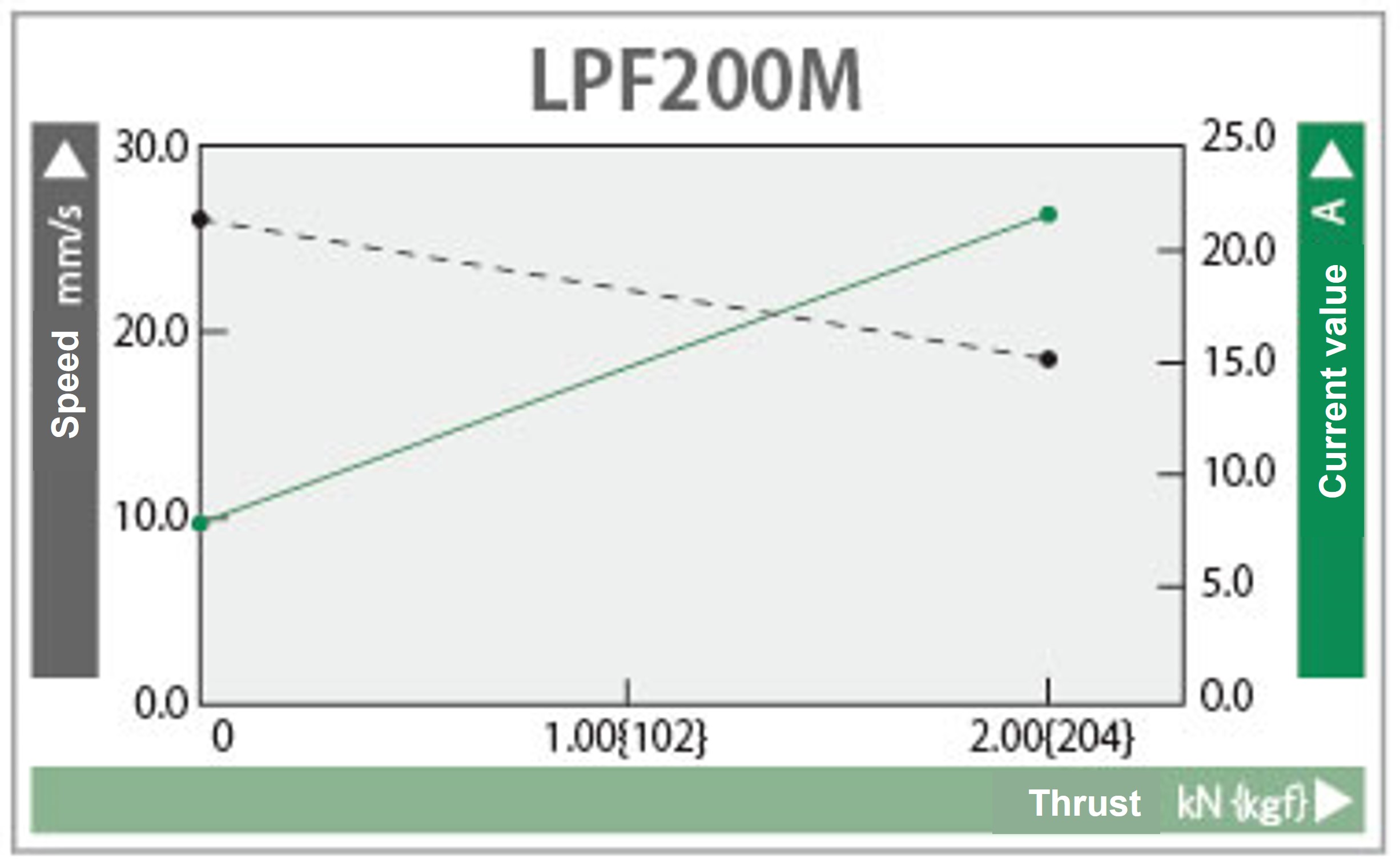

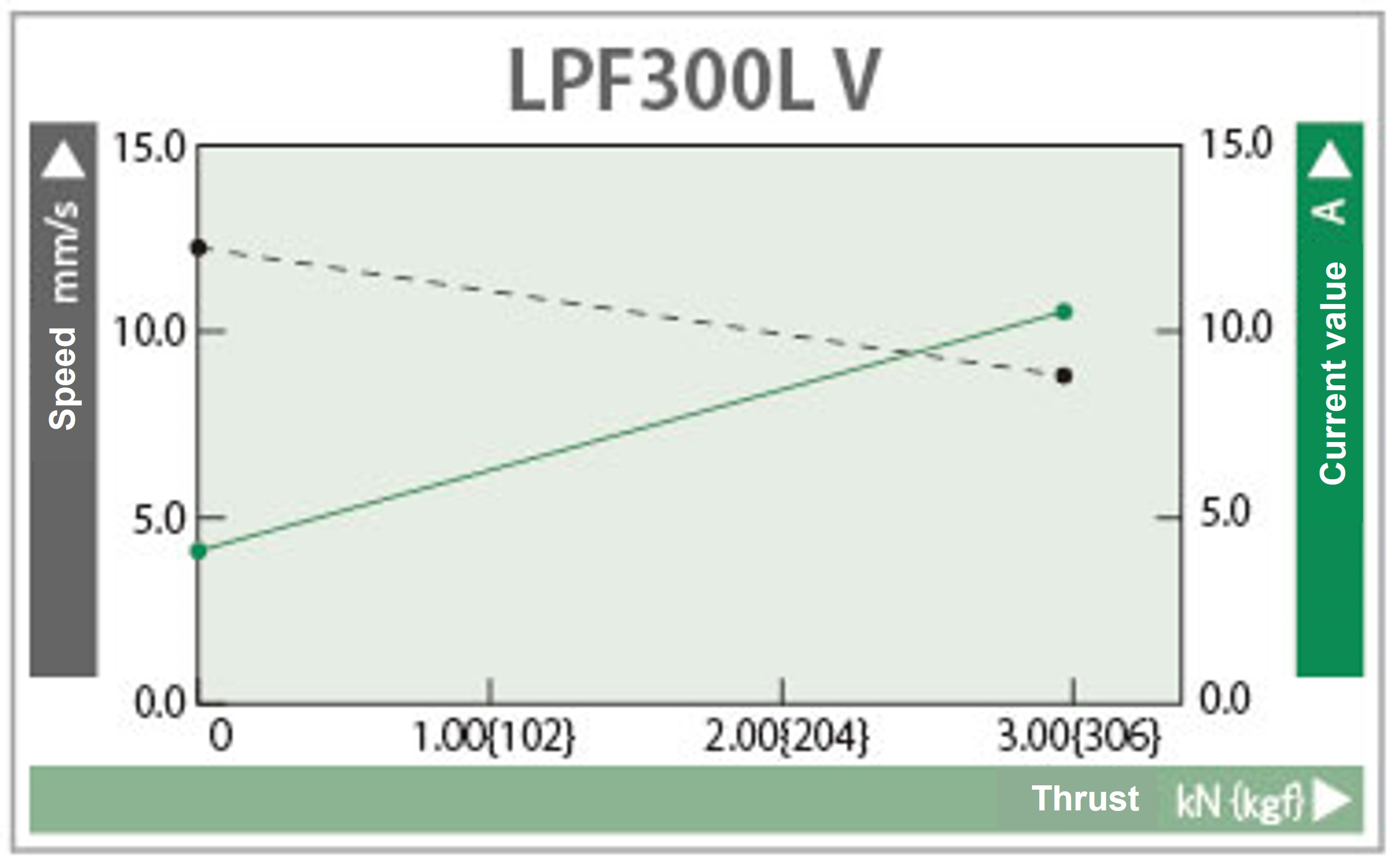

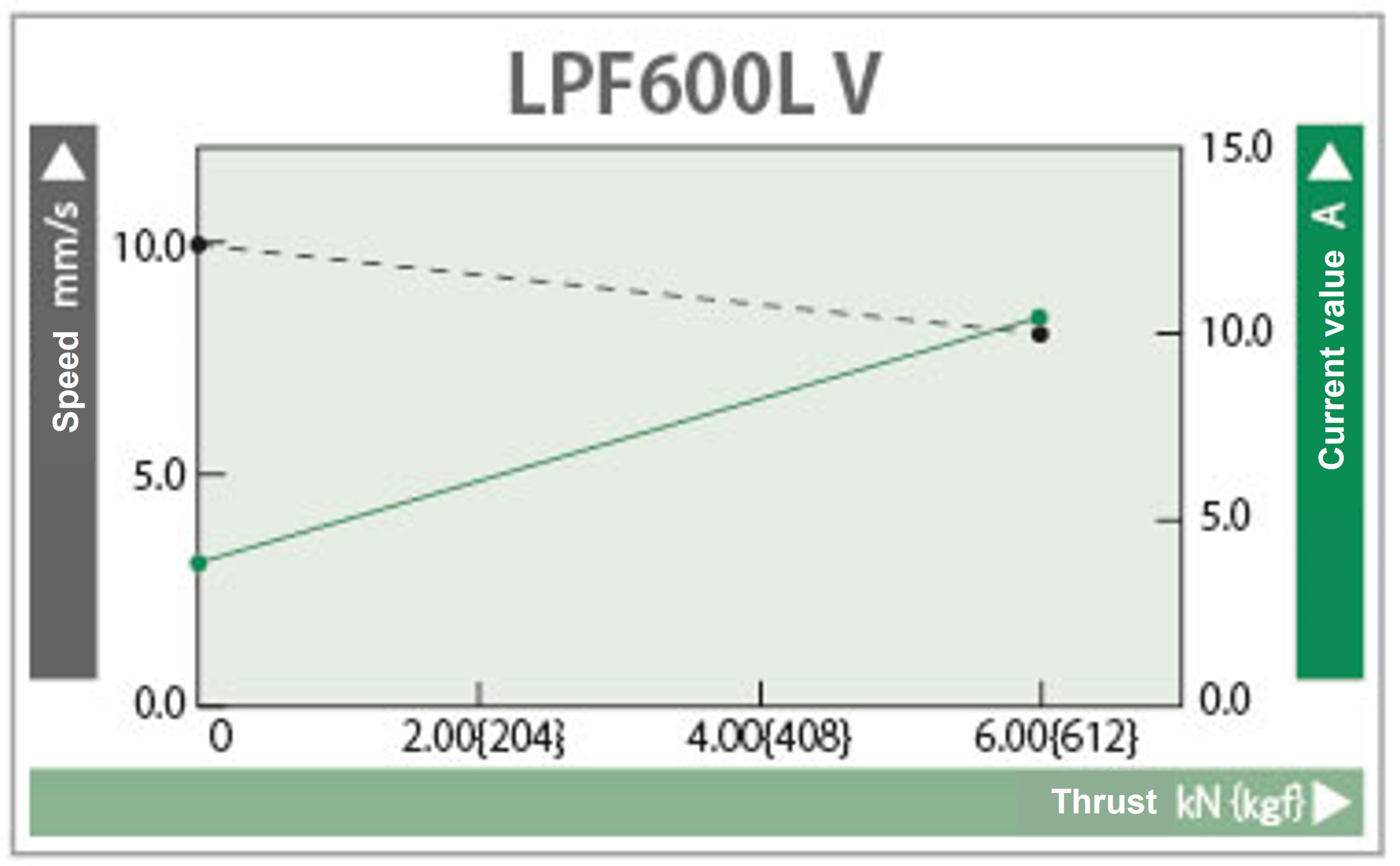

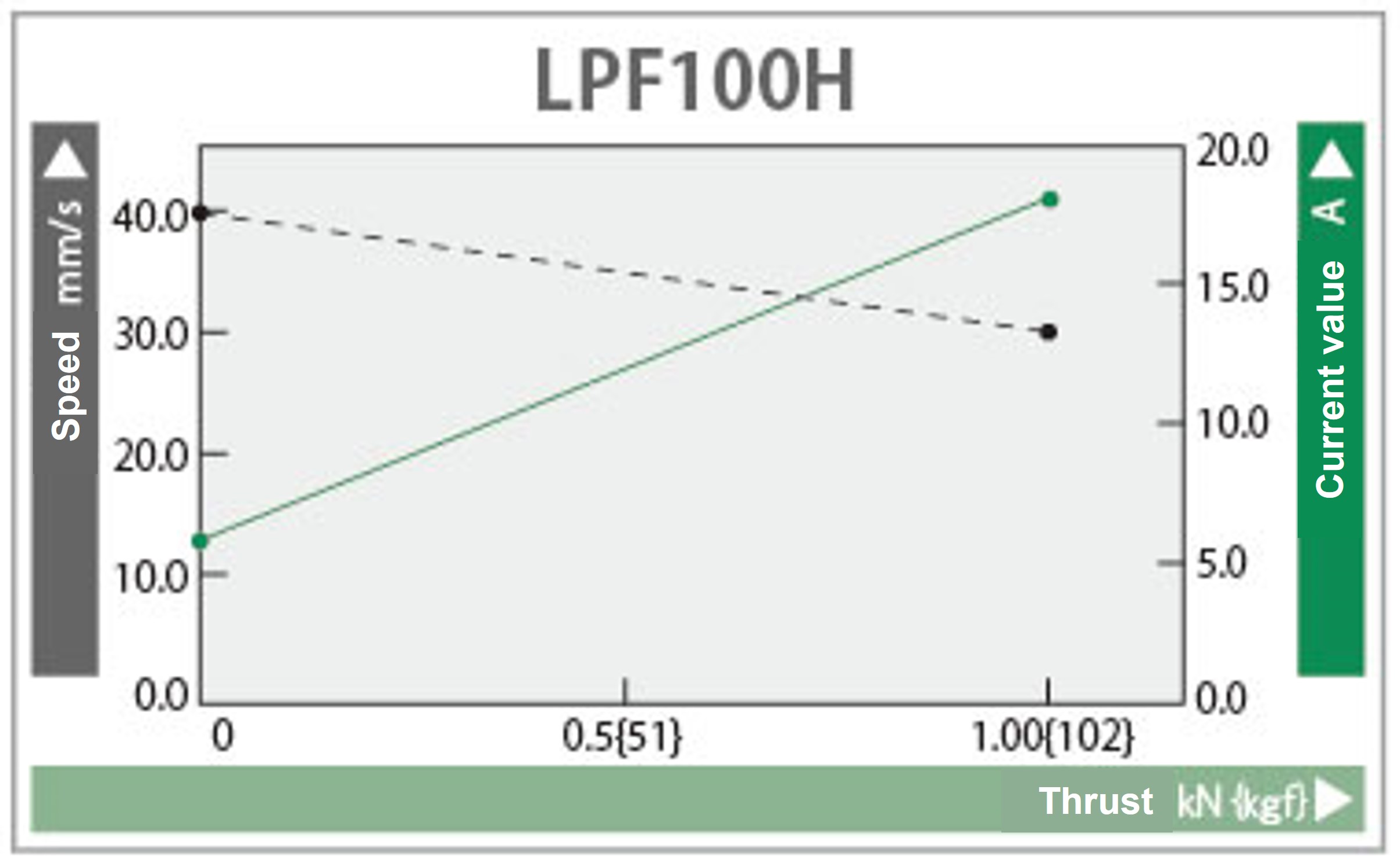

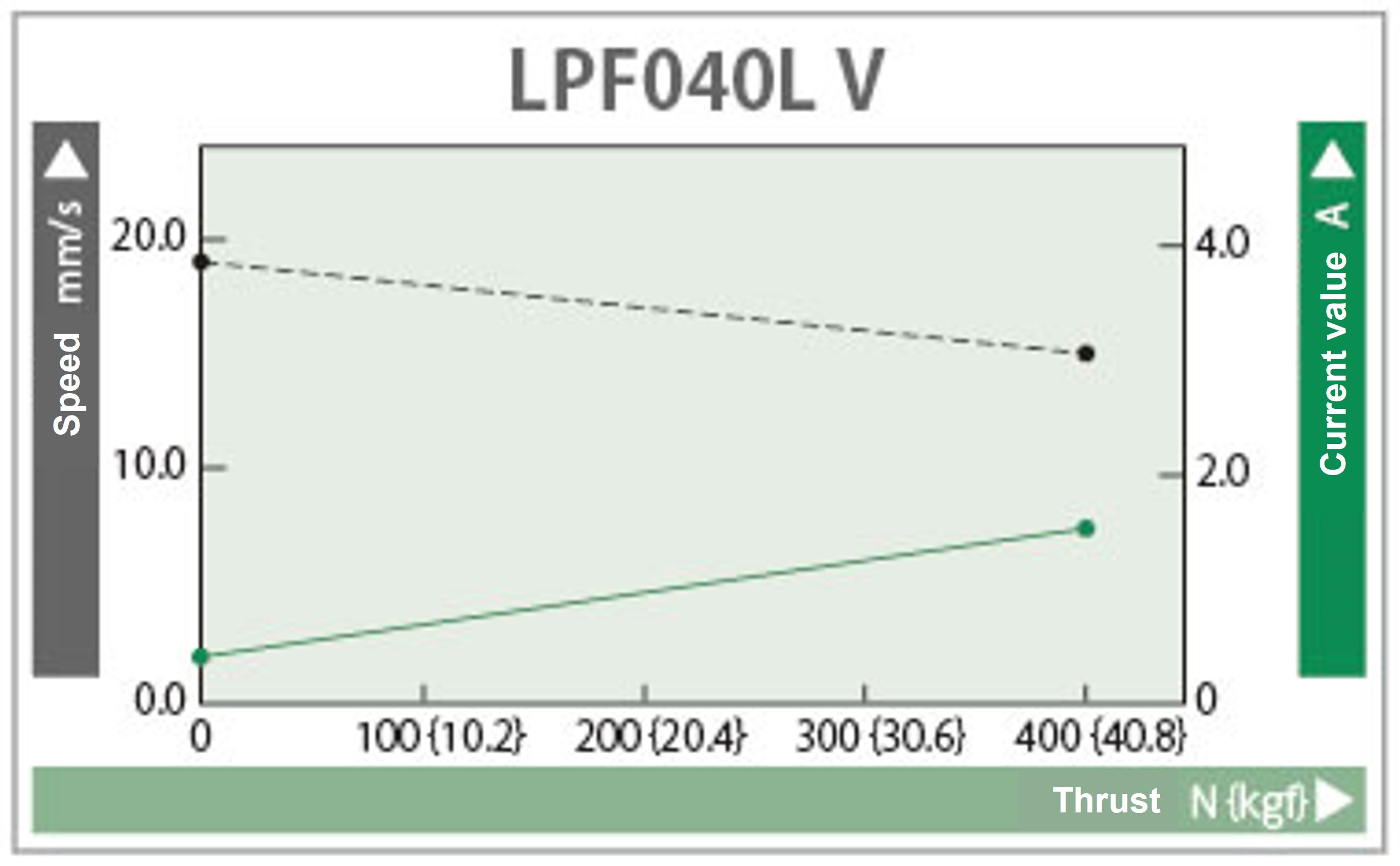

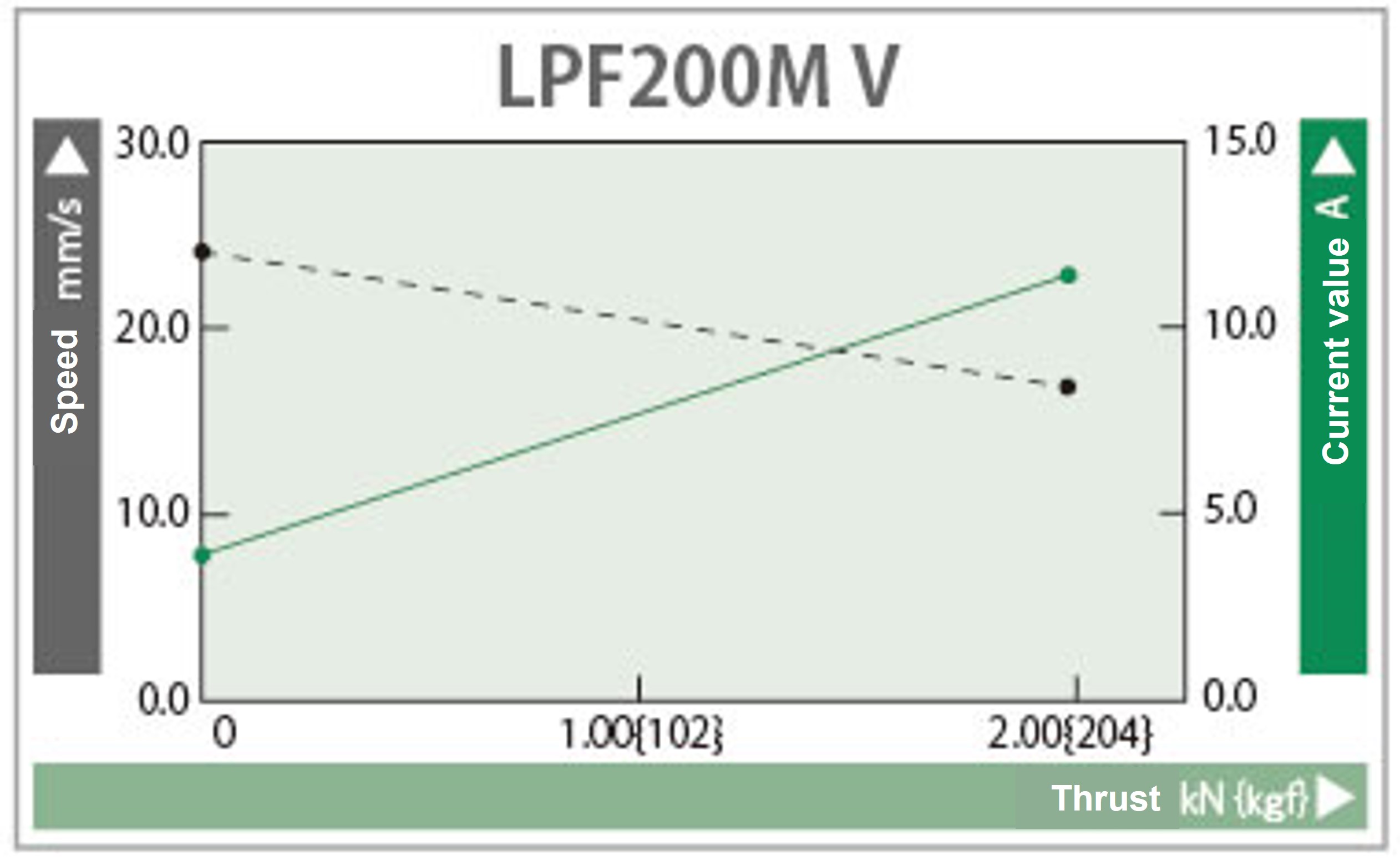

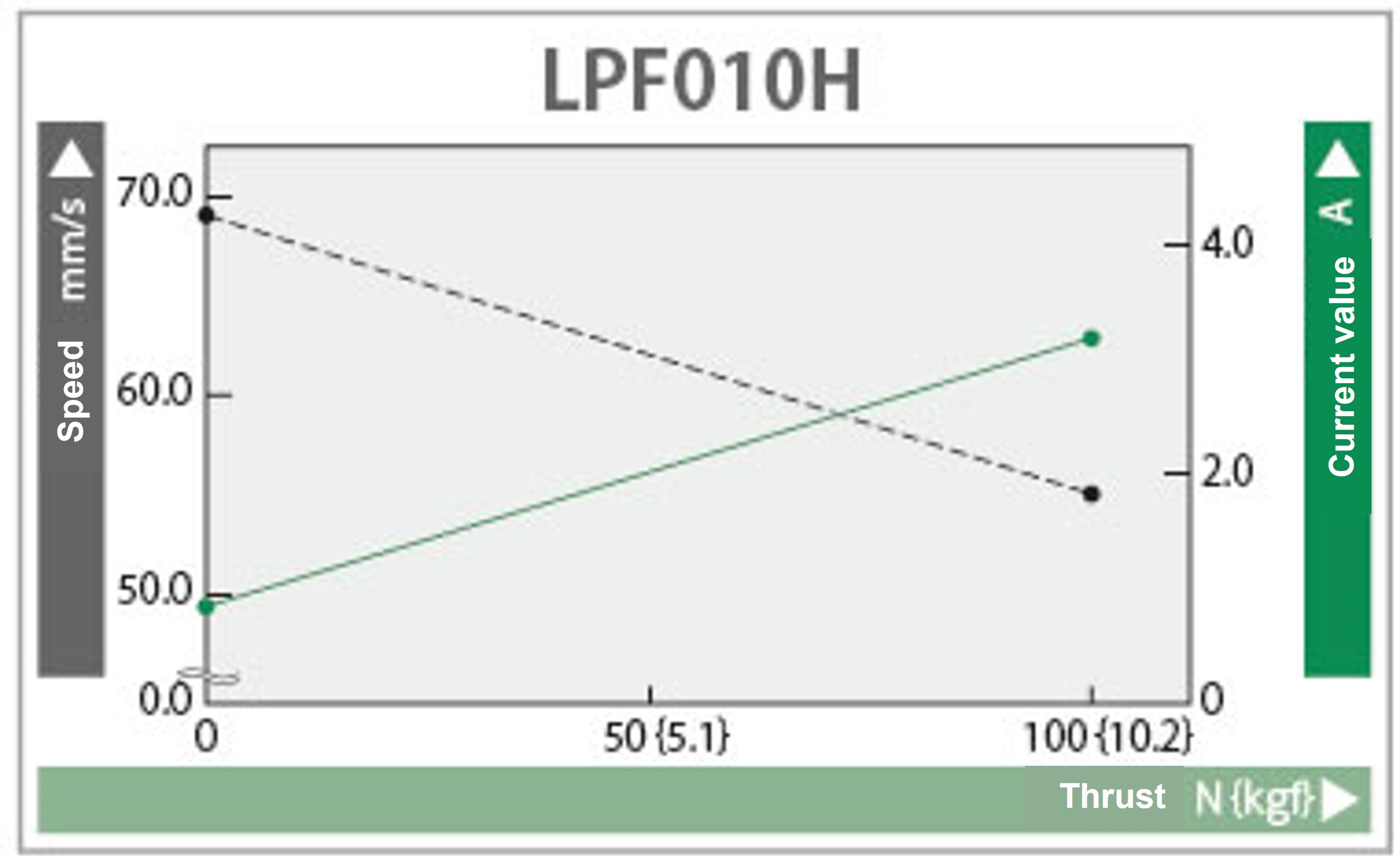

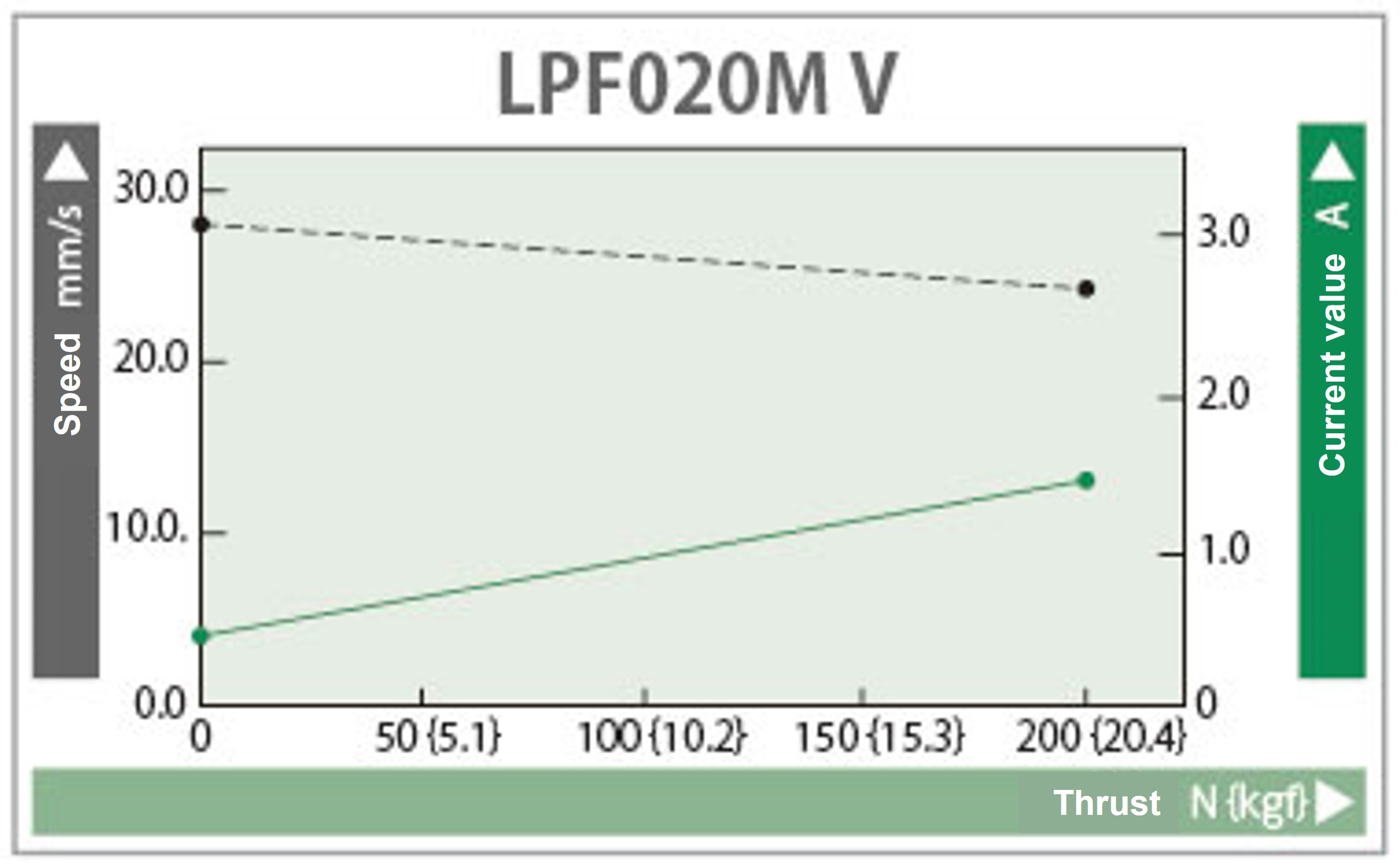

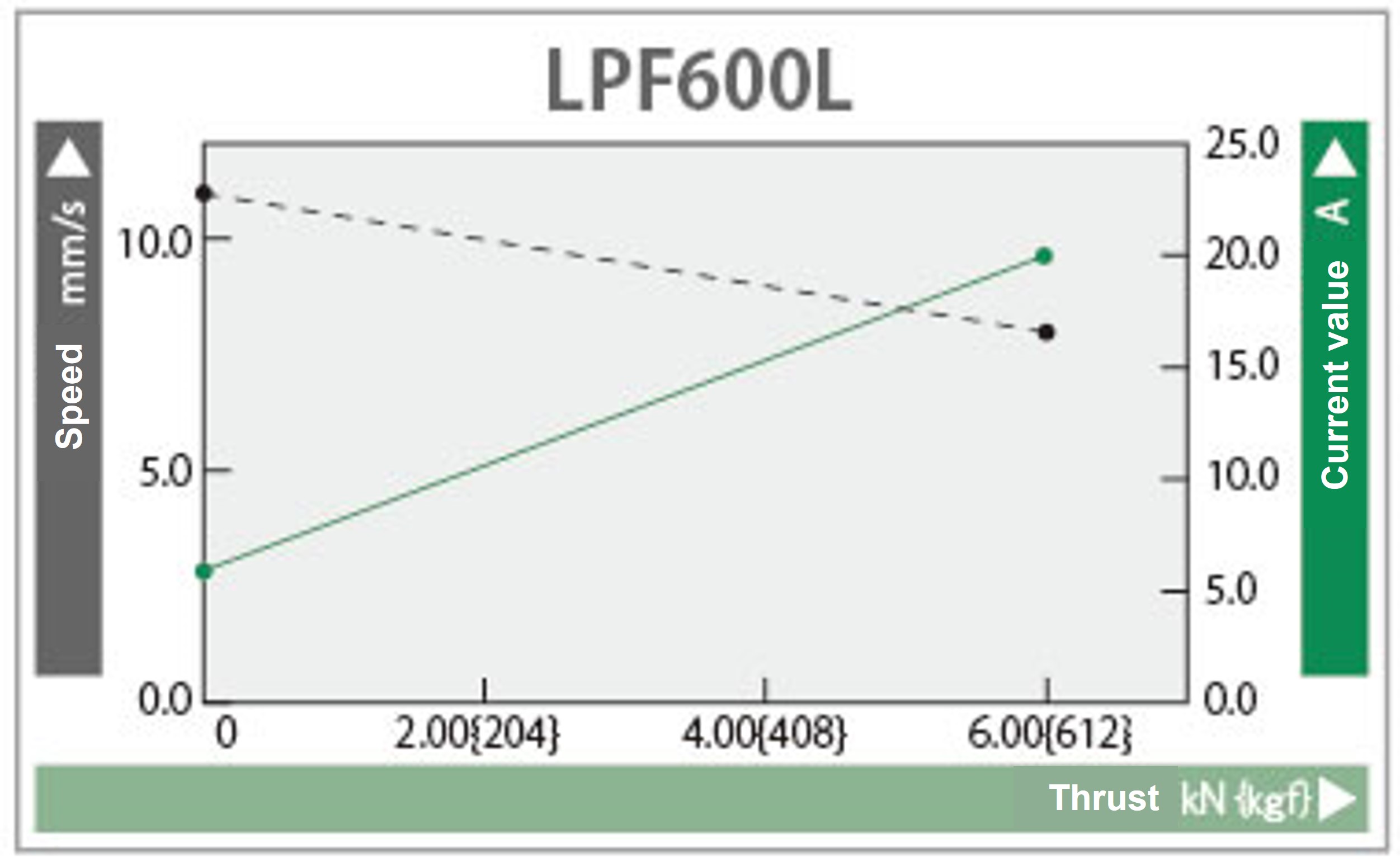

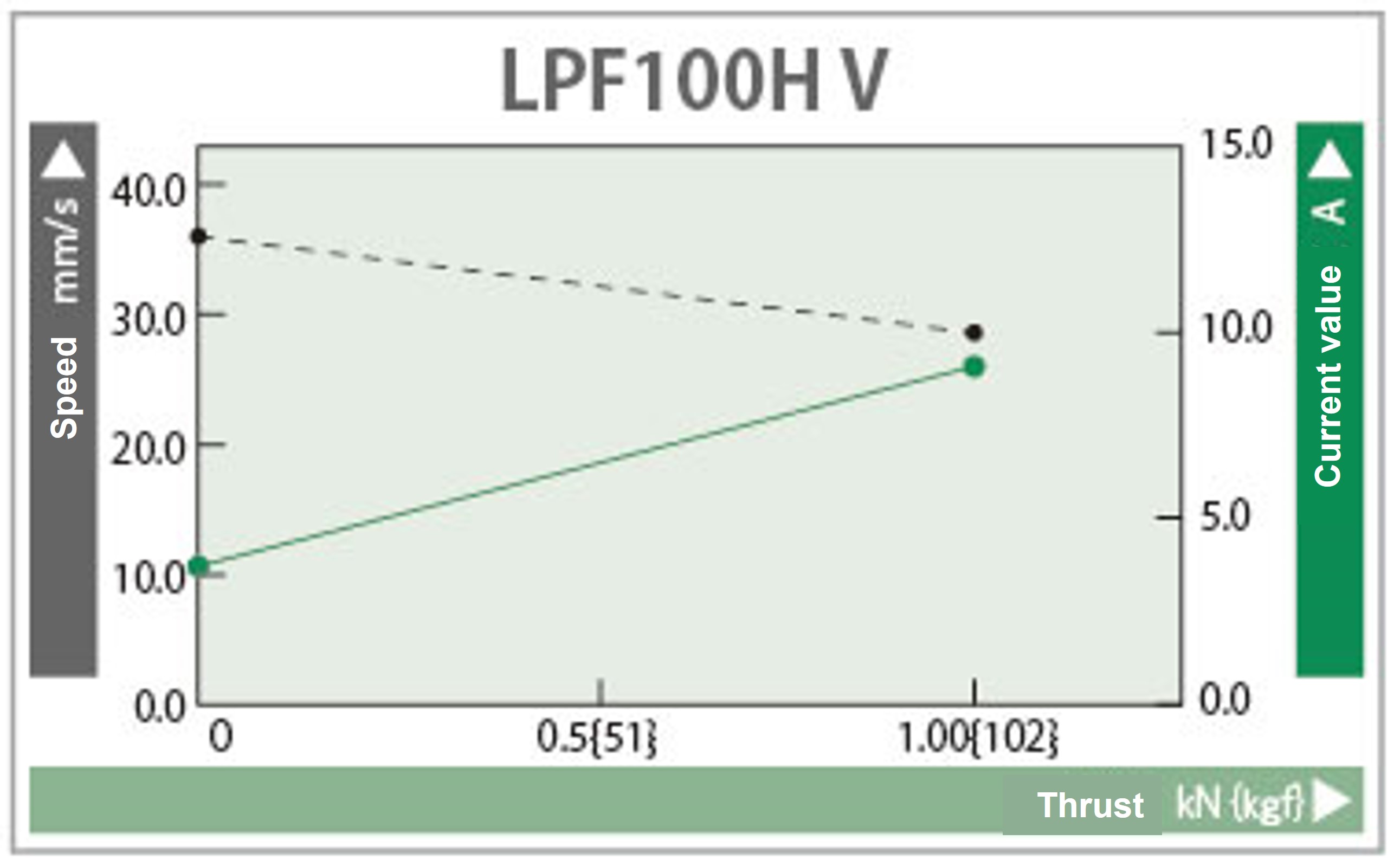

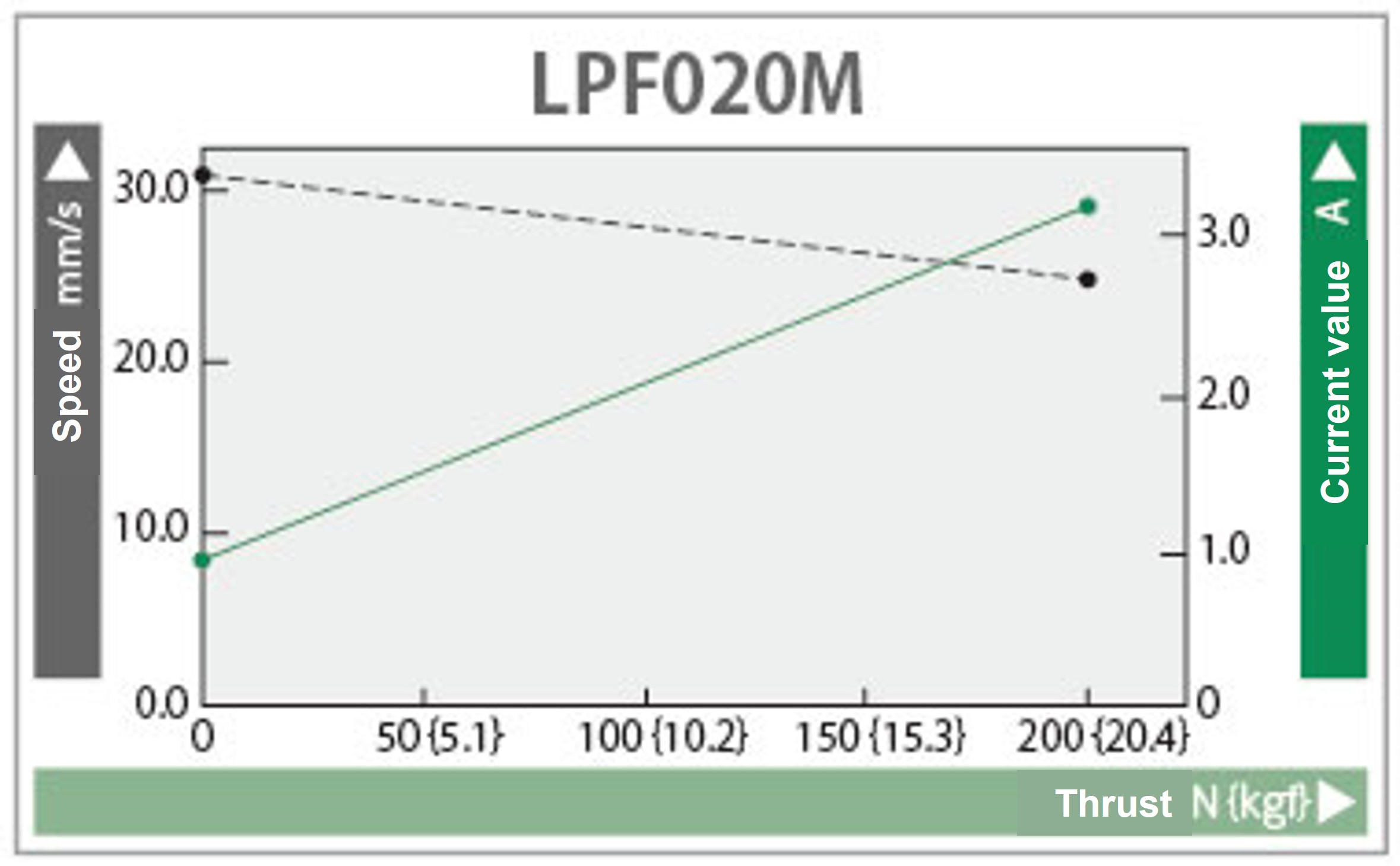

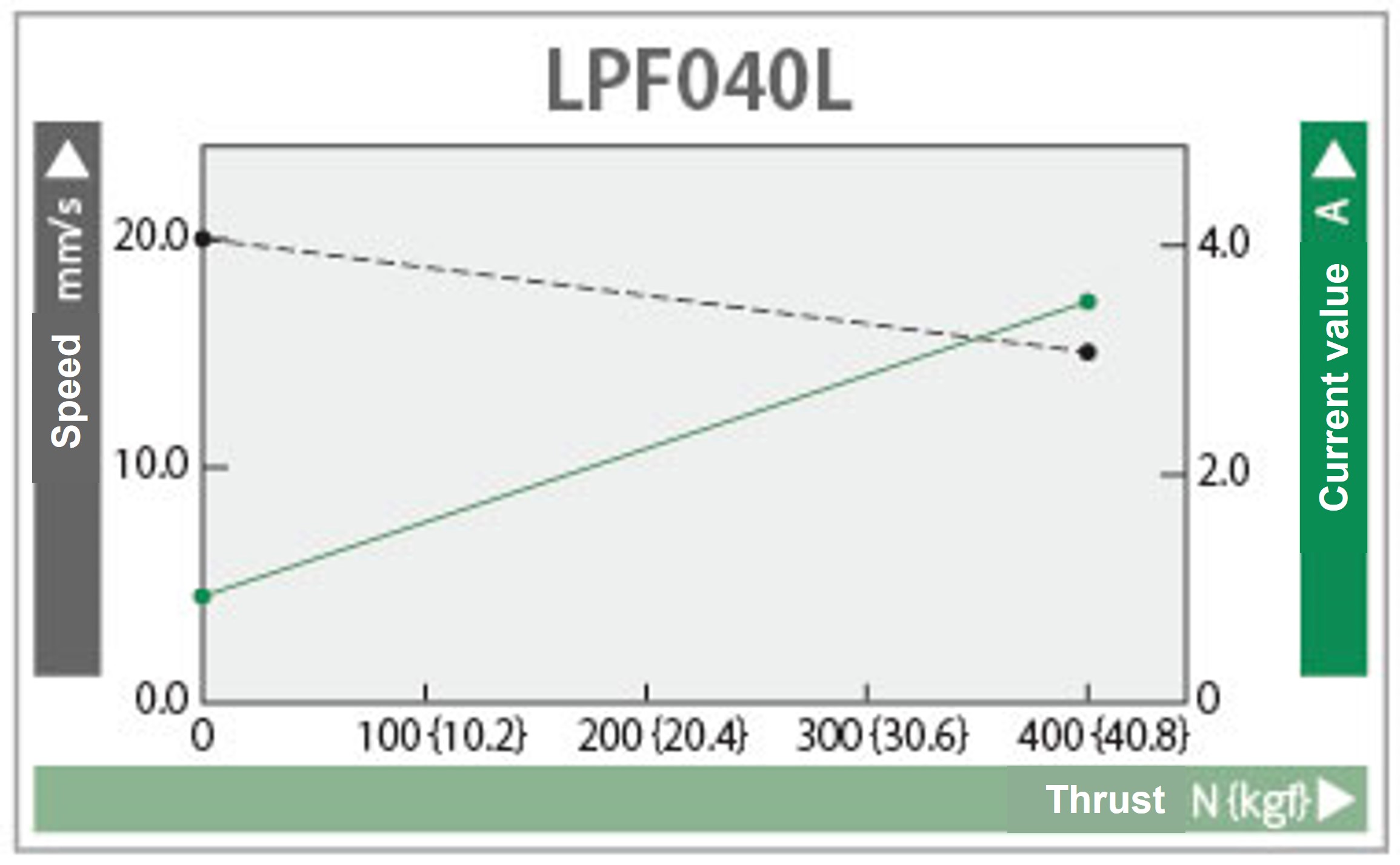

Diagrama característico
Fuente de alimentación de 12 V CC
Fuente de alimentación de 24 V CC
Nota: El diagrama muestra los valores de referencia (alimentación CC 12V/24V, temperatura ambiente 20°C). La velocidad y la corriente pueden variar según el estado de la alimentación, la temperatura ambiente, etc.
