datos técnicos Selección Cilindro de Potencia actuador lineal

Selección: Serie U Multi-Especificaciones

Requisitos

Procedimiento de selección

• 1. Decida el tipo (A o C) según cómo lo vaya a utilizar.
• 2. Calcular Factor de servicio en función de la naturaleza de la carga y de la máquina utilizada.
• 3. Calcule el distancia de recorrido anual en función de la carrera, la frecuencia de uso y la duración del uso.

  distancia de recorrido anual (km) = Carrera real (m) × frecuencia de uso/día × número de días de funcionamiento/año × 10 ^-3

• 4. Si la carga fluctúa significativamente a la mitad de la carrera, calcule la carga equivalente utilizando la siguiente fórmula.

  P_M = P_MIN + 2×P_MAX 3

  P _M: Carga equivalente N{kgf}

  P _MIN: Carga mínima N{kgf}

  P _MAX: Carga máxima N{kgf}

• 5. Multiplique la carga máxima del dispositivo por Factor de servicio y, en el caso de funcionamiento vinculado, divida por factor múltiple y el número de unidades vinculadas para obtener el empuje corregido.

  Empuje corregido = Carga máxima del dispositivo x Factor de servicio Número de unidades vinculadas x factor múltiple

• 6. Seleccione el número de modelo que se utilizará de los modelos estándar según el empuje y la carrera corregidos.
• 7. Calcule la vida útil a partir de la carga menos distancia de recorrido esperado y compárela con el distancia de recorrido anual para verificar la vida útil.

Factor de servicio

Cargar la naturaleza	Ejemplos de máquinas utilizadas	Factor de servicio
Funcionamiento suave y sin sobresaltos pequeña inercia	Apertura y cierre de compuertas y válvulas Dispositivo de conmutación de transportador	1.0～1.3
Operación con descarga ligera Durante la inercia	Apertura y cierre de la compuerta de la tolva, diversos dispositivos de transferencia, Varios elevadores	1.3～1.5
Funcionamiento con grandes impactos y vibraciones Gran inercia	Para el transporte de objetos pesados mediante carros y cintas transportadoras. Amortiguador, dispositivo de apertura y cierre reversible de tapa grande	1.5～3.0

Nota: Los Factor de servicio anteriores son pautas generales y deben determinarse teniendo en cuenta las condiciones de uso.

factor múltiple

Número de unidades enlazadas (unidades)	2	3	4	5	6
factor múltiple	1.0	1.0	1.0	0.8	0.67

Nota: El número máximo de unidades que se pueden enlazar es seis.

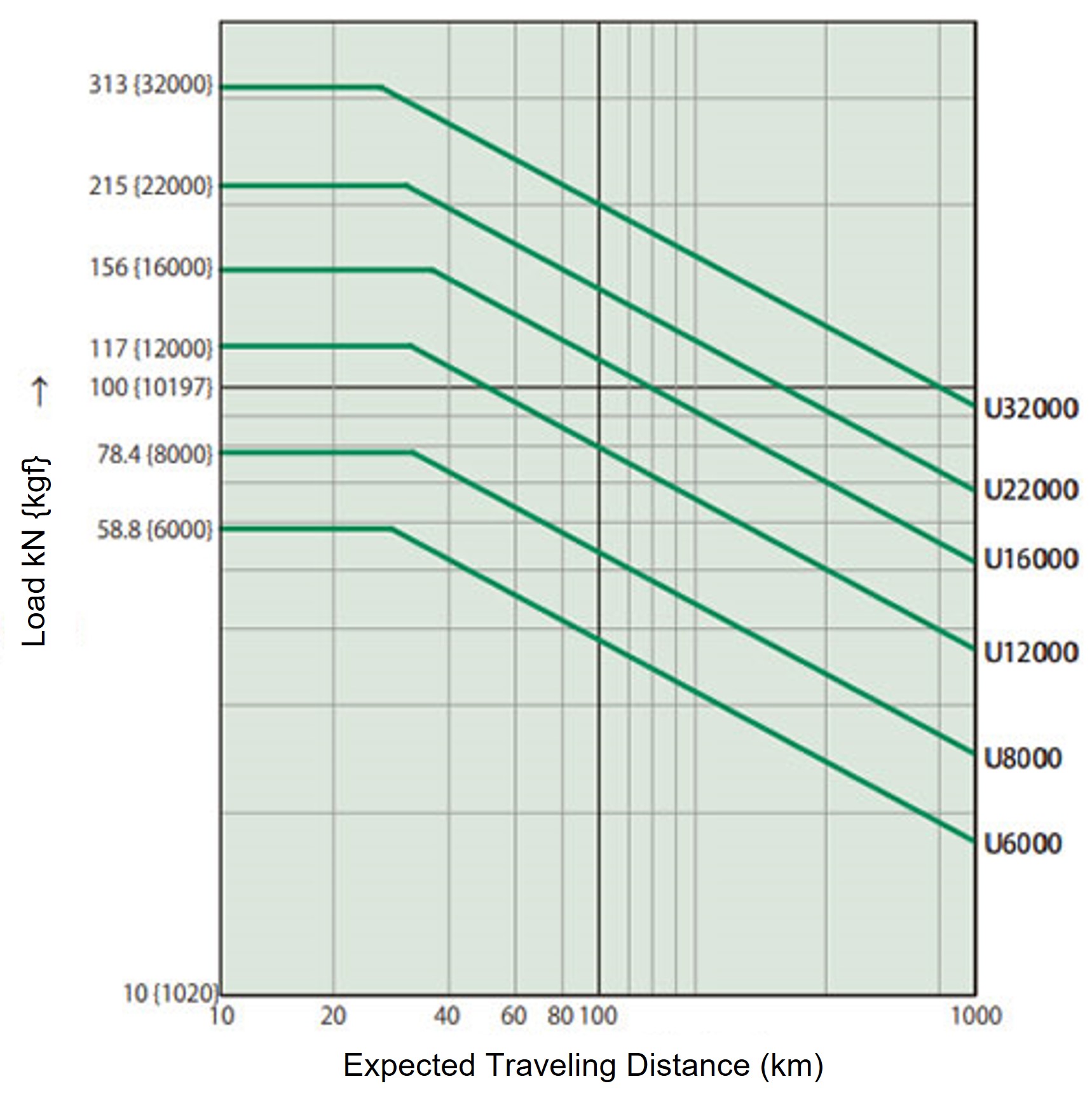

distancia de recorrido esperado

distancia de recorrido esperado es L ₁₀ *Calculado a partir de la vida útil.

* La vida útil _L10 es la vida útil que el 90% o más de un grupo de husillos de bolas idénticos pueden alcanzar sin descascarillarse cuando funcionan en las mismas condiciones.

Selección de fuente de accionamiento: Multi-especificación serie U

Se pueden utilizar motores con reductores de velocidad variable, motores de CC, servomotores, motores de inversión de polaridad, etc., como motores de accionamiento. El motor utilizado cuenta con un Cilindro de Potencia de alta eficiencia, por lo que invertirá la dirección según la carga. Asegúrese de utilizar uno con freno. El freno debe ser de tipo cerrado por resorte con un par de frenado del 150 % o superior.

Consideraciones de selección: especificación múltiple de la serie U

Número de paradas permitidas para empujar (tirar)

Al empujar (tirar) y detenerse con frecuencia

Si lo usa más de 10 veces al día, consulte el número total estándar de paradas por modelo en la siguiente tabla.

tipo		LPUC6000 ～ LPUC32000
velocidad (mm/s)
	LPUC6000	～22	～30
	LPUC8000	～24	～36
	LPUC12000	～12	～22
	LPUC16000	～17.5	～24
	LPUC22000	～17.5	～24
	LPUC32000	～12	～18
Número total estándar de paradas (×10 4 veces)		10	3

• Nota)
  1. Si está utilizando el producto para una parada de empuje (tracción), le recomendamos que utilice un cableado separado para la sección de freno.
• 2. Si utiliza el producto más allá de los límites indicados en la tabla anterior, le recomendamos detenerlo con el ajuste de carrera LS. No obstante, si necesita un tope de empuje (tracción) o un tope interno debido a las especificaciones del equipo, póngase en contacto con nosotros.
• 3. Cuando se utiliza con un tope de empuje (tracción), la fuerza del dispositivo de acoplamiento debe ser del 250 % o más del empuje nominal.

Cuando se realizan la operación de enclavamiento y el control de la posición de la carrera

Cuando la varilla no debe moverse incluso si se aplica una sobrecarga desde el lado de la carga mientras el motor está detenido

En el caso del Tipo C, se incorpora un mecanismo de resorte en la parte operativa, de modo que cuando se aplica una gran carga desde el lado de la carga, el resorte se doblará y la varilla se moverá esa cantidad.

Una vez retirada la carga, volverá a su posición original.

• El modelo A multiespecificación no dispone de protección contra sobrecargas. Si necesita esta función para el cuerpo del cilindro, seleccione el modelo C.
• - Al acoplar una rueda dentada, engranaje, polea, etc. al eje de entrada o salida, asegúrese de que la carga en voladizo que actúa sobre el eje sea inferior a la carga en voladizo admisible.

OHL admisible ≧ T×f×Lf R

OHL: Carga en voladizo (N{kgf})

T: Par de carga (N·m{kgf·m})

f: Coeficiente del elemento de transmisión

Lf: Coeficiente que depende de la posición de funcionamiento de la carga

R: Radio de paso de ruedas dentadas, engranajes, poleas en V, etc. (m)

QH: Longitud del eje

ℓ: Posición de carga de la aplicación

Factor de transmisión (f)

Piñón	1.00
engranaje	1.25
correa trapezoidal	1.50
Correa plana	2.50

Coeficiente de posición de acción de la carga (Lf)

ℓ/QH	0.25	0.38	0.5	0.75	1
Lf	0.8	0.9	1	1.5	2

Figura 1

Número de modelo Cilindro de Potencia	LPU6000	LPU8000	LPU12000	LPU16000	LPU22000	LPU32000
Carga admisible en voladizo N{kgf}	5093{520}	6414{655}	6050{618}	7397{755}	11579{1182}	13605{1389}
