datos técnicos actuador lineal Linispeed Jack Carga de pandeo admisible
Tabla de carga de pandeo admisible
- Cuando utilice un gato hidráulico bajo carga de compresión, use este gráfico para determinar el tamaño del bastidor del gato para la carga crítica de pandeo. El gráfico de selección de pandeo considera un factor de seguridad de pandeo de SF=4.
- (1) Seleccione la distancia L entre los puntos de carga según las condiciones de instalación que se muestran en el diagrama a continuación. (Póngase en contacto con nosotros si necesita condiciones de instalación distintas a las que se muestran en el diagrama a continuación).
- (2) Seleccione el número de bastidor del gato a partir de la intersección de la carga W por gato (eje vertical) y la distancia entre los puntos de aplicación (eje horizontal).
- Evite aplicar cargas laterales. El gráfico de selección de pandeo de la derecha no tiene en cuenta las cargas laterales.
- - Si el dispositivo está diseñado de manera que el vástago del tornillo esté sometido a una carga de tracción durante la instalación, resultará económico y no se doblará.
Base fija - soporte del extremo del eje
Base fija - extremo del eje fijo
- Nota)

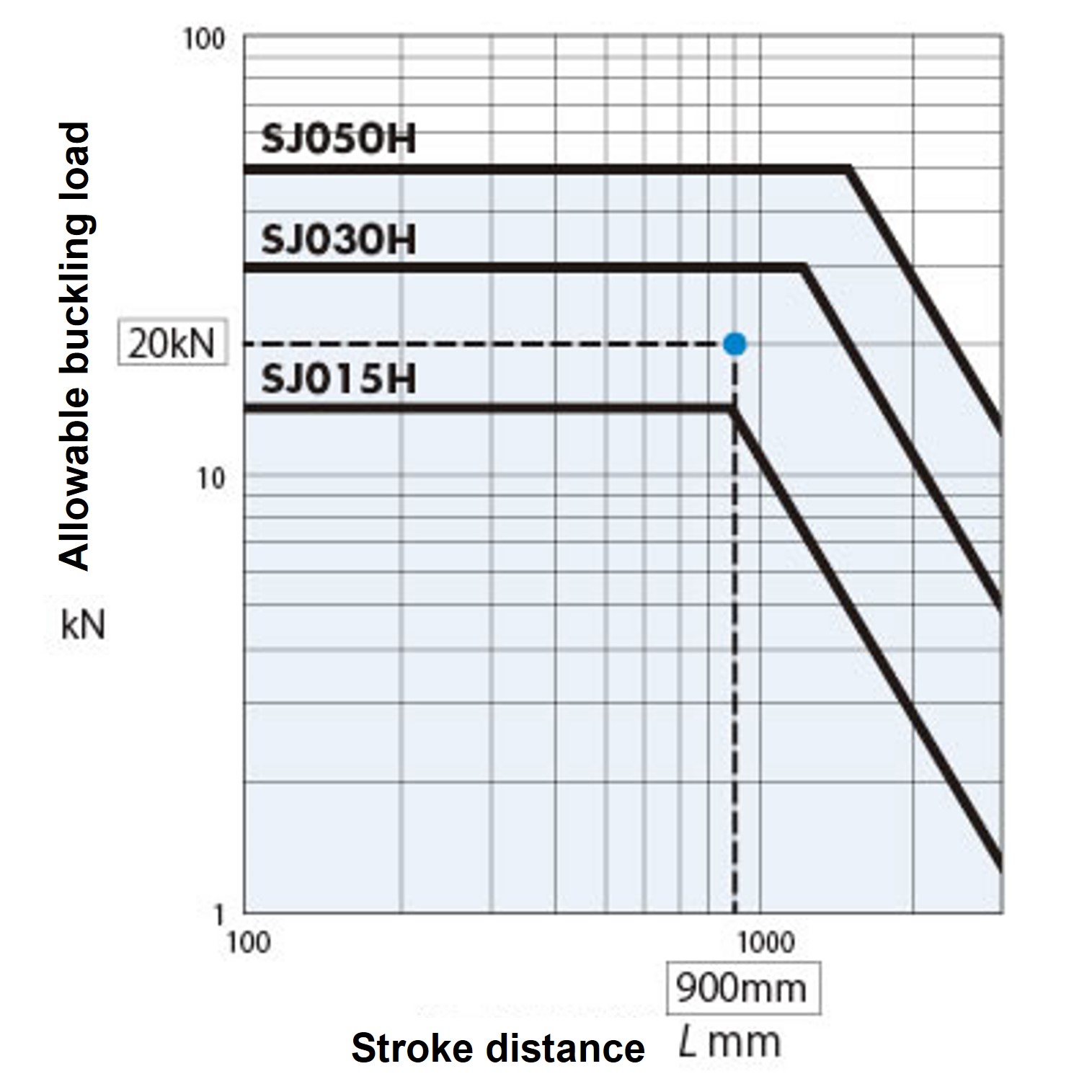

- 1. La línea ---- en este gráfico muestra un ejemplo donde la carga W es 20 kN y la distancia entre los puntos de carga es 900 mm en el estado de instalación anterior.
Este gráfico supone un factor de seguridad de pandeo de sf=4, y en este caso, se puede seleccionar el gato SJ030H, que satisface la intersección de los ejes vertical y horizontal. - 2. Si se requiere una consideración detallada, consulte la fórmula de cálculo a continuación.
Distancia entre puntos de carga: L (distancia desde la superficie de instalación hasta la superficie de montaje de la carga)
| SJ015H | SJ030H | SJ050H | |
|---|---|---|---|
| accesorio final en forma de mesa (M) | 25mm | 33mm | 33mm |
| accesorio final en forma de I (I) | 50mm | 75mm | 80mm |
| Dimensión X (MÍN) | 187mm | 202mm | 236mm |
Cuando utilice un accesorio final tipo tabla o tipo I, añada la longitud de cada forma de extremo a la carrera real.
Ejemplo: Cuando se utiliza un accesorio final tipo I con una carrera de 500 mm para el SJ030H.
500 + 277 = 777 mm
Nota)
Al acoplar un accesorio final suministrado por el cliente, sume la dimensión X (MÍNIMA) y la longitud del accesorio final a la carrera real. Tenga en cuenta que la dimensión X no incluye la longitud del tornillo de 32 mm para fijar accesorio final al extremo del eje del tornillo.
Fórmula de cálculo de la carga de pandeo admisible
La carga de pandeo admisible del eje helicoidal del gato se puede calcular de la siguiente manera:
Asegúrese de que PCR > W × Sf.
PCR: Carga de pandeo admisible N
d: Diámetro de la raíz de la rosca (mm)
m: Coeficiente de soporte (20×10 4)
L: Distancia entre puntos de acción (Nota) mm
W: Carga por gato N
Sf: Factor de seguridad al pandeo (generalmente 4)
Base fija - soporte del extremo del eje
Base fija - extremo del eje fijo
| Ejemplo de cálculo de pandeo admisible |
|---|
|
SJ030H-TUT8M (carrera 800 mm) carga (W) 24500 N, PCR = 20× 10⁴ × (30,7² /10³⁵) ² *L = 1002 + 33 = 1035mm ST800mm X dimensión: 1002mm accesorio final: 33 mm Desde la página del producto |
Carga lateral
Linispeed Jack no pueden soportar cargas que no sean en dirección axial.

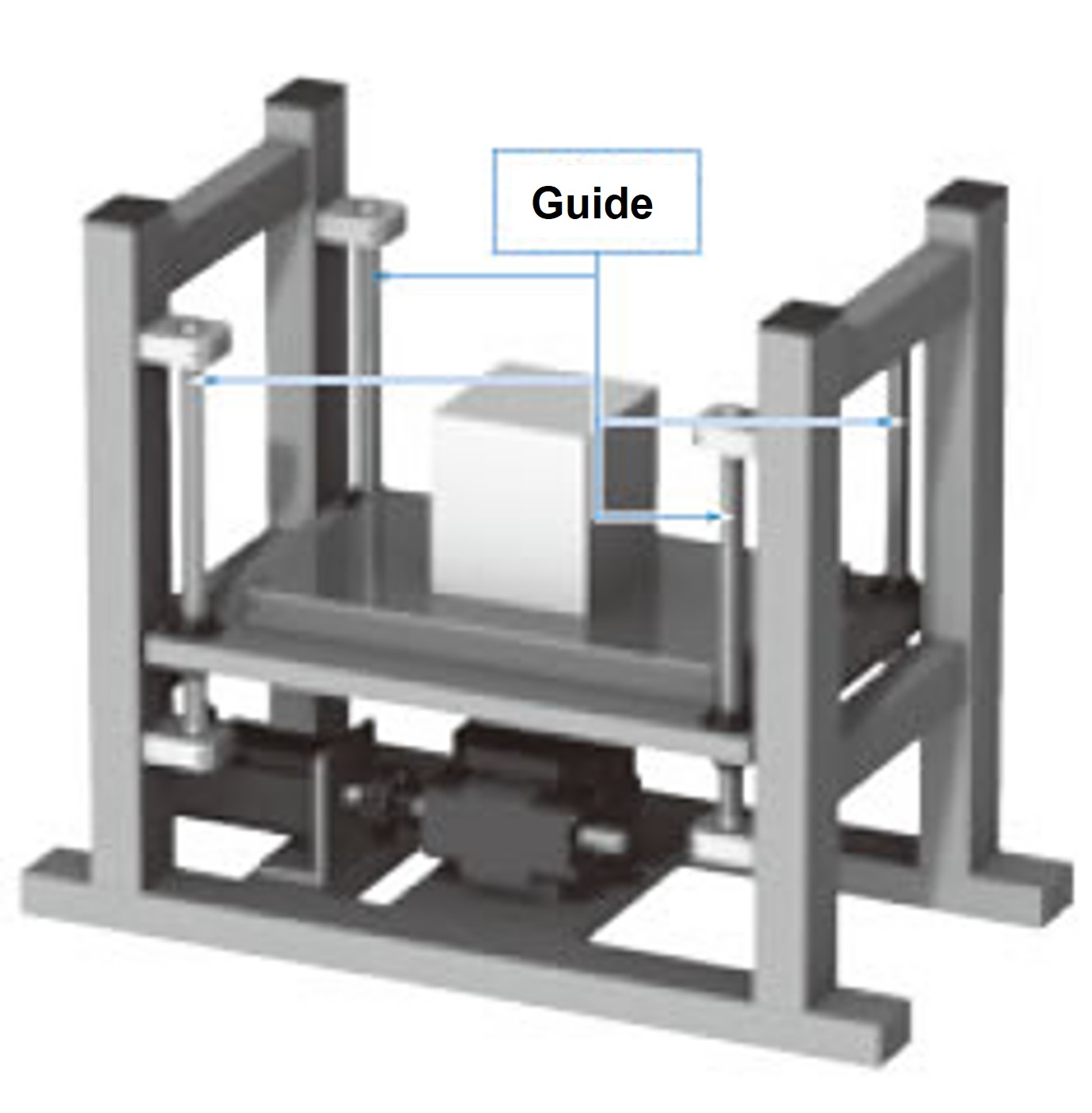

Si se aplica una carga lateral, instale una guía como se muestra en el diagrama de la derecha para evitar que la carga lateral actúe directamente sobre el gato.
