superficie de montaje del gato

La superficie de montaje del gato está pintada para evitar la oxidación. Si no desea que la superficie de montaje esté pintada, póngase en contacto con nosotros.

Instrucciones de instalación [La posición de cada enchufe varía según el tipo de instalación.]

Por favor, compruebe que el tipo de instalación y la posición de instalación de cada tapón (válvula de alivio de presión, tapón de drenaje) sean correctos.
(Para obtener más detalles, consulte el diagrama de dimensiones externas en especificaciones principales de cada producto).

El reductor se envía lleno de aceite. El orificio de llenado de aceite está sellado para evitar fugas durante el transporte; por lo tanto, reemplácelo con la válvula de alivio de presión incluida antes de usarlo. Si opera la unidad con el tapón puesto, la presión interna podría aumentar y provocar fugas de aceite por el retén.

Ubicación de instalación

No coloque ningún obstáculo alrededor del gato que pueda bloquear la ventilación. Esto dificultará la refrigeración y podría provocar quemaduras o incendios debido a un calentamiento excesivo. Los orificios por donde pasan las tapas y los vástagos de los tornillos a través de la base deben ser lo más pequeños posible para garantizar una amplia superficie de contacto entre la superficie de instalación del gato y la base.

La grasa y el aceite pueden salpicar o caer. En equipos que no toleran el aceite, como la maquinaria de procesamiento de alimentos, instale una bandeja de aceite u otro dispositivo de protección para evitar salpicaduras o caídas de grasa y aceite.

Perno de montaje

Utilice los cuatro orificios de montaje de la caja de engranajes del gato para fijar los pernos de montaje (no incluidos).

Consulte la tabla a continuación para conocer el tamaño de los pernos de montaje del gato. Normalmente, los pernos de montaje deben tener una clasificación de resistencia de 10.9 o superior.

Pernos de montaje y dimensiones de los orificios de montaje

Conexión con el motor

Al instalar el gato, el motor, etc., prepare una base robusta con un margen de seguridad que impida que la precisión del centrado se vea afectada durante la instalación, incluso con la carga máxima aplicada, para garantizar una instalación correcta. Asegúrese también de centrar el eje de transmisión conectado al eje de entrada.

Al accionar un sistema con eje flotante, pueden producirse vibraciones en función de la velocidad de rotación, lo que puede provocar un mal funcionamiento; por lo tanto, tenga en cuenta cuidadosamente la rigidez del eje y el juego del acoplamiento.

Colocación accesorio final

Al acoplar accesorio final a un vástago roscado, tome medidas para evitar que se afloje la rosca en el extremo del vástago. El par de torsión actúa sobre el vástago y accesorio final podría desprenderse; por lo tanto, siga las siguientes precauciones.

• (1) Aplique adhesivo para evitar que los tornillos se aflojen.
  Para evitar que los tornillos se aflojen, utilice las marcas indicadas a la derecha o productos equivalentes. Al aplicar adhesivo, siga las instrucciones de manipulación del fabricante.

  Adhesivo de fijación de tornillos

  Fabricante	Marca
  Henkel	#262、271
  ThreeBond Co., Ltd.	#1307N

• (2) Fijar con un tornillo de fijación

  Después de apretar accesorio final, fíjela con el tornillo de fijación incluido (perno de cabeza hexagonal) para evitar que se afloje.

Ajustes del interruptor de límite

El interruptor de límite instalado para ajustar la carrera debe configurarse teniendo en cuenta el recorrido libre del gato. Este recorrido varía según las condiciones de instalación y la cantidad de material transportado, por lo que se recomienda prever el recorrido libre máximo. Además, para mayor seguridad, instale un tope mecánico o similar dentro del rango de carrera.

Ajustes de la unidad de detección de posición

Si utiliza una unidad de detección de posición opcional (LS interna, codificador rotatorio, potenciómetro), tenga en cuenta que el ajuste de la carrera no viene de fábrica, por lo que debe ajustarlo antes de usar el equipo. Al ajustar la LS interna, accione el gato manualmente o de forma gradual, teniendo mucho cuidado de no exceder su rango de carrera. Tenga en cuenta que exceder el límite de carrera puede provocar que el eje del tornillo se desprenda o que el fuelle se dañe.

Precauciones

• ⚠ (1) No accione manualmente el eje de entrada mientras esté bajo carga. La carga podría provocar la rotación del eje de entrada, lo que supondría un riesgo.
• (2) Bajo ninguna circunstancia detenga el gato golpeándolo. Hacerlo podría causar daños graves en el interior del gato.

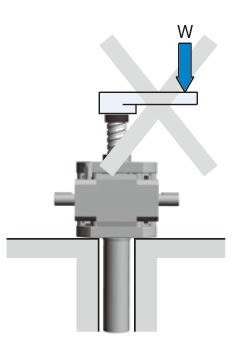

• (3) La carga aplicada al gato debe ser coaxial con el eje del tornillo del gato. Si la dirección o la posición de la carga son inadecuadas, se pueden aplicar cargas de flexión o laterales al gato, lo que puede causar daños. (Figura 2)
  Si se aplican cargas laterales u otras fuerzas, instale una guía para asegurar que el gato no esté sometido a cargas laterales directas ni a momentos flectores.
• (4) Asegúrese de que el par máximo al arrancar no exceda el par de entrada permitido del eje.

Figura 2
