Precauciones de instalación

• 1. La grasa se utiliza para lubricar, por lo que puede salpicar. Tenga cuidado para evitar salpicaduras. (Si le preocupa que la grasa salpique, le recomendamos usar un fuelle). La grasa puede gotear, especialmente si se usa en suspensión.
• 2. Puede instalarse en posición de elevación, horizontal o suspendida. Sin embargo, al instalarlo en posición horizontal o suspendida, si el peso del cuerpo principal y la fuerza del objeto transportado recaen directamente sobre los pernos de montaje, el equipo podría dañarse. Instálelo de forma que los pernos de montaje no soporten la carga. (Fig. 1)

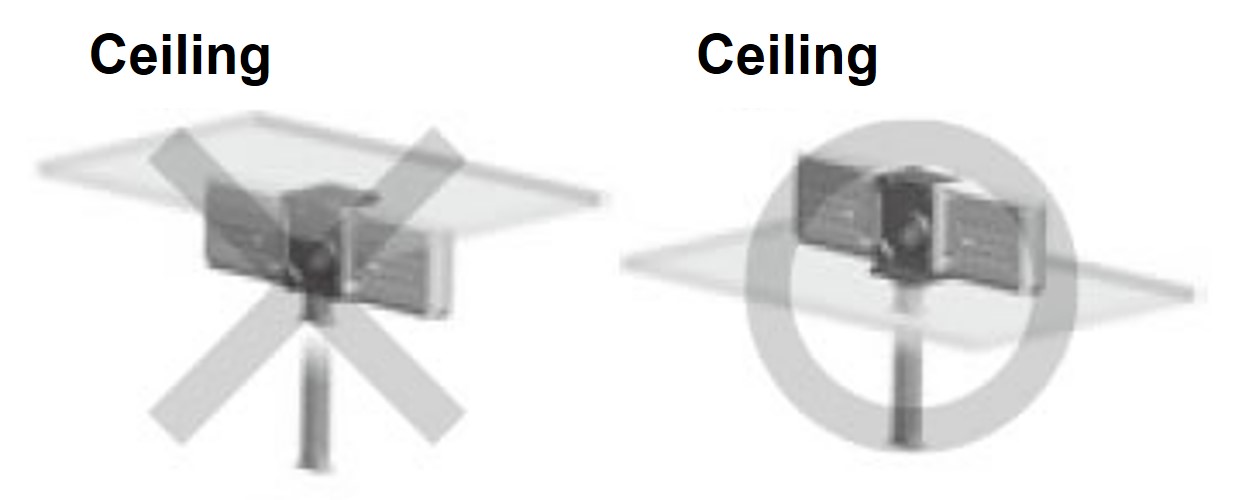

  Instalación colgante

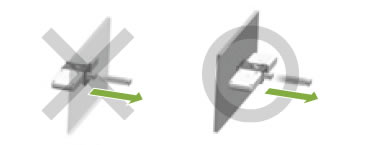

  Instalación horizontal al empujar hacia afuera

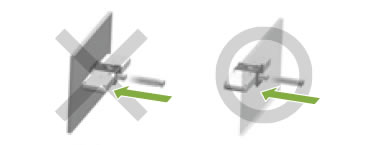

  Instalación horizontal, tensión



  Figura 1 Posibles direcciones de instalación (ejemplo)

• 3. En máquinas sin motor, al instalar el motor, el reductor, el cuerpo principal, etc., prepare una base robusta y lo suficientemente rígida para garantizar una instalación correcta, con un factor de seguridad que impida desviaciones en la precisión de centrado durante la instalación, incluso con la carga máxima aplicada. Además, disponga de un mecanismo independiente para alinear la altura del centro del eje de salida del motor y del eje de entrada del ZCA. Si la altura del centro de los ejes no está alineada, se producirá una fuerza de flexión rotativa en ambos ejes, lo que podría dañarlos.
• 4. Al accionar el eje con una cadena o correa, asegúrese de que la carga en voladizo que actúa sobre el eje sea inferior a la carga en voladizo admisible. (Consulte la página de selección para obtener más detalles).
• 5. Para la instalación, utilice las cuatro clavijas de montaje de la unidad de accionamiento y accesorio final para fijar el producto de forma segura. (Los tornillos de montaje no están incluidos). El tamaño de los tornillos de montaje debe ajustarse a la Tabla 1 y su resistencia debe ser de clase 10.9 (JIS B 1051) o superior. Considere la profundidad de apriete de los tornillos según la resistencia del material de montaje.

  Tabla 1. Tamaños de los pernos de montaje

  Número de modelo	Unidad de accionamiento (inferior)	Unidad de accionamiento (lateral)	accesorio final
  ZCA25	M5	M5	M4
  ZCA35	M6	M6	M5
  ZCA45	M8	M8	M8

  Durante la instalación, asegúrese de aplicar medidas de bloqueo de los pernos para evitar que se aflojen.

• 6. No detenga el producto al final de la carrera bajo ninguna circunstancia. Hacerlo podría causar daños graves al interior del producto.
• 7. Asegúrese de que la carga aplicada al cuerpo principal actúe sobre el mismo eje que la dirección de movimiento de Zip Chain. Si la dirección o la posición de la carga son inadecuadas, Zip Chain podría sufrir flexión o cargas laterales, lo que podría dañarla (Figura 2). Instale una guía lineal en la dirección de movimiento para evitar que Zip Chain sufra cargas laterales directas o momentos de flexión o torsión.


  Figura 2

• 8. Zip Chain están formadas por muchos eslabones entrelazados que forman una figura columnar. Una cadena columnar puede torcerse o deformarse ligeramente.
• 9. Asegúrese de dejar un margen de carrera suficiente para la carrera que esté utilizando. Si se excede el rango de carrera, el tope podría dañarse, la cadena podría salirse o accesorio final podría chocar con la unidad de transmisión, dañando el cuerpo principal.
• 10. Al instalar un interruptor de límite para regular la carrera, ajústelo teniendo en cuenta la cantidad de inercia.
• 11. Compruebe previamente el sentido de giro del eje y el sentido de movimiento de Zip Chain. (Consulte las dimensiones externas). Un sentido de giro incorrecto puede dañar el cuerpo principal. Si se instala un motor, tenga en cuenta que el sentido de movimiento de la cadena con respecto al cableado eléctrico variará según la velocidad.
• 12. Asegúrese de que no se adhieran ni se mezclen con materia extraña, como polvo o virutas Zip Chain, las aberturas de transmisión, etc. Esto acelera el desgaste y puede ser una causa importante de rotura de la cadena o daños en las piezas móviles.

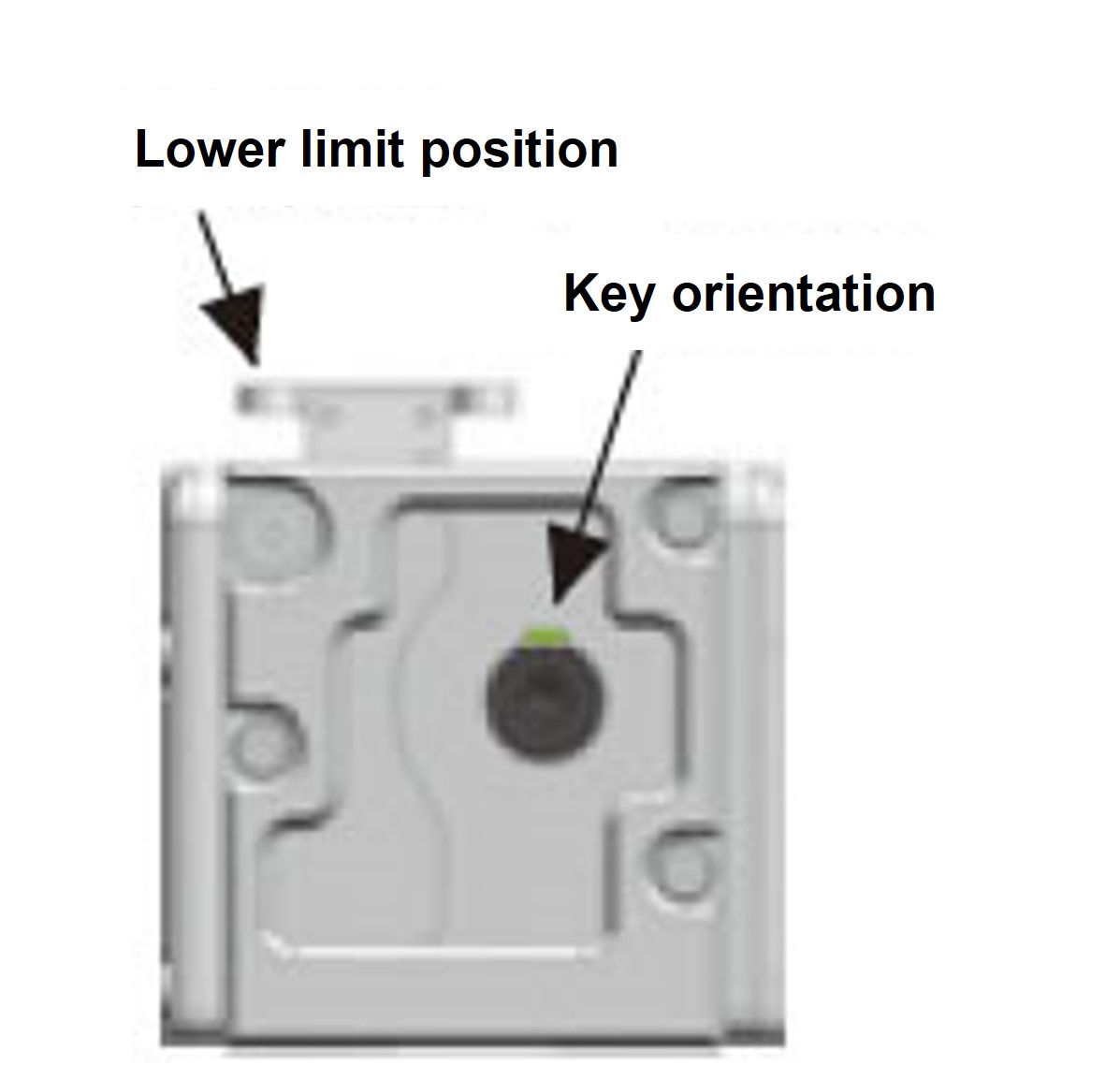

• 13. Si la unidad motriz se instala con la parte inferior hacia abajo, la chaveta del eje quedará casi orientada hacia arriba (véase la figura 3) en el límite de carrera más bajo. Sin embargo, al sincronizar, etc., se producirá cierta desviación debido a las diferencias individuales en el juego libre, etc., por lo que se recomienda utilizar un mecanismo independiente para ajustar la fase. Si la fase es incorrecta, la carga en cada unidad ZCA aumentará, lo que puede provocar el pandeo de la cadena o la rotura del eje. Al ajustar la fase, utilice un Tsubaki Power-Lock ^​o una herramienta similar para ajustar la altura de la punta en la posición más baja Zip Chain.


  Figura 3

• 14. Al utilizar este producto en un dispositivo de suspensión, asegúrese de instalar dispositivos y barandillas de seguridad en caso de rotura de la cadena, y nunca se introduzca debajo del objeto suspendido. No fabricaremos ni venderemos este producto si existe riesgo de lesiones personales.
• 15. Los fuelles para elevación o suspensión se dañarán prematuramente si se instalan horizontalmente. Para la instalación horizontal, se requiere un fuelle específico con piezas especiales. Estos se fabrican por separado; contáctenos.
• 16. La condensación y la humedad pueden provocar el deterioro prematuro de la grasa y fugas. Si piensa utilizar el producto en un entorno especial, consúltenos al solicitar un presupuesto.
• 17. No realice ningún trabajo adicional en actuador de cadena Zip.
