especificaciones principales para cables y abrazaderas de bloque Portacables (CABLEVEYOR)
Catálogos y manuales de instrucciones
Cuando se utiliza Portacables (CABLEVEYOR) para sujetar y guiar cables y mangueras, si ambos extremos del cable o manguera no están asegurados (abrazados), puede producirse una desalineación entre Portacables (CABLEVEYOR) y el cable o manguera durante el movimiento, lo que podría provocar daños en el cable o manguera debido al desgaste por deslizamiento.
abrazaderas de bloque Tsubaki permiten sujetar cables y mangueras de forma fácil y segura, evitando daños en los mismos.
Seleccione la abrazaderas de bloque más adecuada según el diámetro exterior del cable/manguera, el cableado y la ubicación.

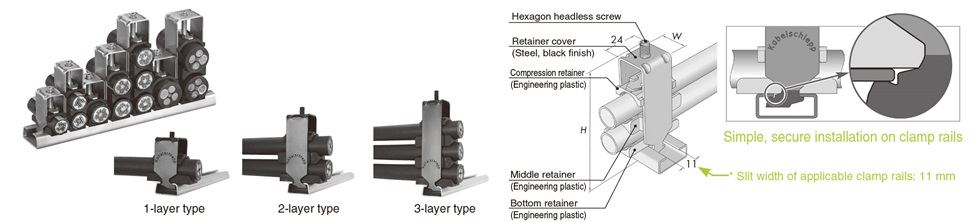

alivio de tensión LineFix
[Haga clic para ampliar]
| tipo | Número de modelo | Diámetro exterior del cable aplicable Φ mm | W mm |
H máximo mm |
Precio estándar | Plazo de entrega | Planos DXF y datos CAD 3D | |
|---|---|---|---|---|---|---|---|---|
| Mínimo | Máximo | |||||||
| 1ª etapa | CL-LF12-1 | 6 | 12 | 16 | 55 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD |
| CL-LF14-1 | 12 | 14 | 18 | 52 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD | |
| CL-LF16-1 | 14 | 16 | 20 | 54 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD | |
| CL-LF18-1 | 16 | 18 | 22 | 56 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD | |
| CL-LF20-1 | 18 | 20 | 24 | 59 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD | |
| CL-LF22-1 | 20 | 22 | 26 | 61 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD | |
| CL-LF26-1 | 22 | 26 | 30 | 70 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD | |
| CL-LF30-1 | 26 | 30 | 34 | 74 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD | |
| CL-LF34-1 | 30 | 34 | 38 | 78 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD | |
| CL-LF38-1 | 34 | 38 | 42 | 82 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD | |
| CL-LF42-1 | 38 | 42 | 46 | 91 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD | |
| 2 niveles | CL-LF12-2 | 6 | 12 | 16 | 73 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD |
| CL-LF14-2 | 12 | 14 | 18 | 74 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD | |
| CL-LF16-2 | 14 | 16 | 20 | 82 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD | |
| CL-LF18-2 | 16 | 18 | 22 | 86 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD | |
| CL-LF20-2 | 18 | 20 | 24 | 91 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD | |
| CL-LF22-2 | 20 | 22 | 26 | 95 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD | |
| CL-LF26-2 | 22 | 26 | 30 | 108 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD | |
| CL-LF30-2 | 26 | 30 | 34 | 121 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD | |
| CL-LF34-2 | 30 | 34 | 38 | 129 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD | |
| 3 pasos | CL-LF12-3 | 6 | 12 | 16 | 98 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD |
| CL-LF14-3 | 12 | 14 | 18 | 98 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD | |
| CL-LF16-3 | 14 | 16 | 20 | 105 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD | |
| CL-LF18-3 | 16 | 18 | 22 | 111 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD | |
| CL-LF20-3 | 18 | 20 | 24 | 118 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD | |
| CL-LF22-3 | 20 | 22 | 26 | 130 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD | |
Nota
1. Material: Acero
2. También disponemos de productos de acero inoxidable. Póngase en contacto con nosotros para obtener más información.
peines de alivio de tensión alivio de tensión
Tipo A
[Haga clic para ampliar]
| Número de modelo | b1 mm |
b4 mm |
Número de dientes | Precio estándar | Plazo de entrega | Planos DXF y datos CAD 3D |
|---|---|---|---|---|---|---|
| CL-COMB-A-54 | 49 | 21 | 3 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD |
| CL-COMB-A-79 | 74 | 46 | 5 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD |
| CL-COMB-A-104 | 99 | 71 | 7 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD |
| CL-COMB-A-129 | 124 | 96 | 9 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD |
| CL-COMB-A-154 | 149 | 121 | 11 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD |
| CL-COMB-A-179 | 179 | 146 | 13 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD |
Material: Plástico de ingeniería
Tipo B
[Haga clic para ampliar]
| Número de modelo | b1 mm |
b2 mm |
b3 mm |
b4 mm |
t mm |
Número de dientes | Precio estándar | Plazo de entrega | Planos DXF y datos CAD 3D |
|---|---|---|---|---|---|---|---|---|---|
| CL-COMB-B-50 | 43.2 | 53 | 14 | - | 7 | 3 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD |
| CL-COMB-B-65 | 60 | 53 | 14 | - | 7 | 4 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD |
| CL-COMB-B-70 | 63.2 | 53 | - | 15 | 7 | 4 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD |
| CL-COMB-B-90 | 83.2 | 53 | - | 35 | 7 | 6 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD |
| CL-COMB-B-95 | 95 | 70 | - | 20 | 7 | 6 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD |
| CL-COMB-B-115 | 108.2 | 53 | - | 60 | 7 | 8 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD |
| CL-COMB-B-120 | 120 | 70 | - | 40 | 7 | 8 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD |
| CL-COMB-B-140 | 135 | 53 | - | 75 | 7 | 10 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD |
| CL-COMB-B-142 | 142 | 53 | - | 87 | 5.5 | 10 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD |
| CL-COMB-B-145 | 145 | 70 | - | 65 | 7 | 10 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD |
| CL-COMB-B-165 | 160 | 53 | - | 100 | 7 | 12 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD |
| CL-COMB-B-170 | 170 | 70 | - | 90 | 7 | 12 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD |
| CL-COMB-B-195 | 195 | 70 | - | 115 | 7 | 14 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD |
| CL-COMB-B-220 | 220 | 70 | - | 140 | 7 | 16 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD |
| CL-COMB-B-245 | 245 | 70 | - | 165 | 7 | 18 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD |
| CL-COMB-B-270 | 270 | 70 | - | 190 | 7 | 20 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD |
Material: Plástico de ingeniería

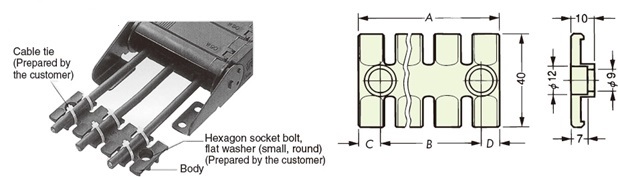

Tipo ZL
Tipo de 1 nivel
[Haga clic para ampliar]
| Número de modelo | A mm |
B mm |
C mm |
DB mm |
Número de dientes | Precio estándar | Plazo de entrega | Datos de forma |
|---|---|---|---|---|---|---|---|---|
| ZL39 | 38.5 | 19.5 | 9 | 10 | 3 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF |
| ZL60 | 59.5 | 43.5 | 9 | 7 | 4 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF |
| ZL87 | 86.5 | 68 | 9 | 9.5 | 6 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF |
| ZL103 | 102.5 | 84 | 9 | 9.5 | 7 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF |
| ZL121 | 121 | 102.5 | 9 | 9.5 | 8 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF |
| ZL140 | 139.5 | 121 | 9 | 9.5 | 9 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF |
Material: Plástico de ingeniería

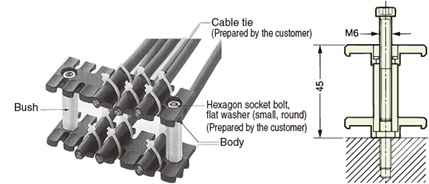

Tipo de dos niveles
[Haga clic para ampliar]
| Número de modelo | A mm |
B mm |
C mm |
DB mm |
Número de dientes | Precio estándar | Plazo de entrega | Datos de forma |
|---|---|---|---|---|---|---|---|---|
| ZL39-2 | 38.5 | 19.5 | 9 | 10 | 6 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF |
| ZL60-2 | 59.5 | 43.5 | 9 | 7 | 8 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF |
| ZL87-2 | 86.5 | 68 | 9 | 9.5 | 12 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF |
| ZL103-2 | 102.5 | 84 | 9 | 9.5 | 14 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF |
| ZL121-2 | 121 | 102.5 | 9 | 9.5 | 16 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF |
| ZL140-2 | 139.5 | 121 | 9 | 9.5 | 18 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF |
Material del casquillo: Acero (zincado)

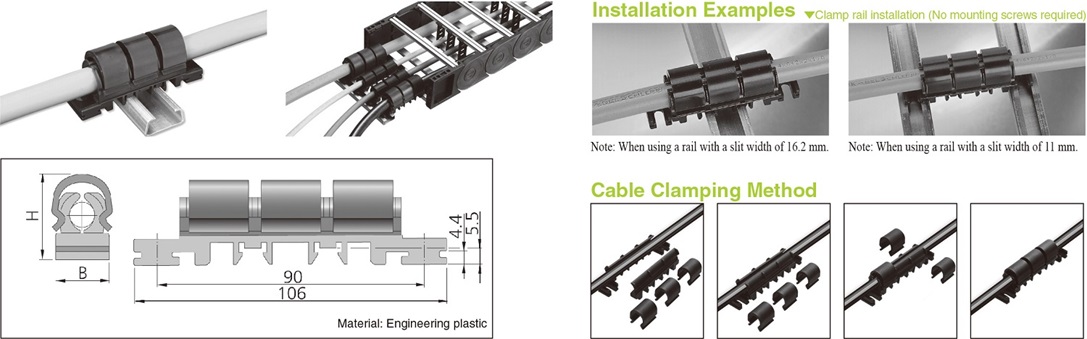

alivio de tensión tipo SZL
[Haga clic para ampliar]
Características
・Fácil instalación sin herramientas
-Fijado sin tornillos ni bridas
- La superficie de contacto con el cable es grande, lo que reduce la tensión en el cable y garantiza una fijación segura.
| Número de modelo | Diámetro exterior del cable aplicable Φ mm |
B mm |
H mm |
Precio estándar | Plazo de entrega | Planos DXF y datos CAD 3D | ||
|---|---|---|---|---|---|---|---|---|
| Mínimo | Máximo | Mínimo | Máximo | |||||
| CL-SZL-8 | 5 | 8 | 16 | 16 | 28 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD |
| CL-SZL-10 | 8 | 10.5 | 20 | 20 | 30 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD |
| CL-SZL-14 | 10.5 | 14.5 | 23 | 26 | 35 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD |
| CL-SZL-18 | 14.5 | 18 | 25 | 32 | 40 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD |
| CL-SZL-22 | 18 | 22 | 30 | 36 | 44 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD |
| CL-SZL-27 | 22 | 27 | 34 | 39 | 50 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD |
| CL-SZL-32 | 27 | 32 | 39 | 44 | 56 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD |
Material: Plástico de ingeniería

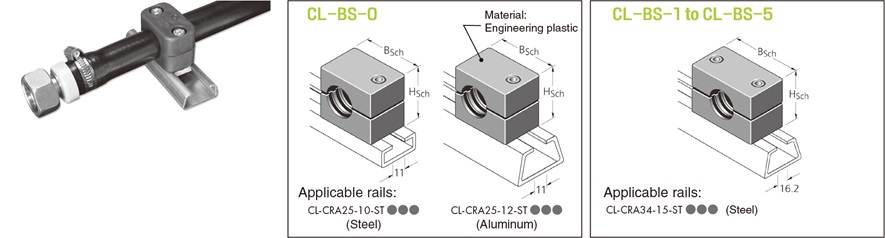

abrazaderas de bloque
[Haga clic para ampliar]
| tipo | Número de modelo | Diámetro exterior del cable aplicable Φ mm |
Hsch mm |
Bsch mm |
Número de pernos | Precio estándar | Plazo de entrega | |
|---|---|---|---|---|---|---|---|---|
| Mínimo | Máximo | |||||||
| CL-BS-0 | CL-BS-0-06 | 6 | 7 | 27 | 28 | 1 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. |
| CL-BS-0-07 | 7 | 8 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | ||||
| CL-BS-0-08 | 8 | 9 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | ||||
| CL-BS-0-09 | 9 | 10 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | ||||
| CL-BS-0-10 | 10 | 12 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | ||||
| CL-BS-1 | CL-BS-1-06 | 6 | 7 | 27 | 37 | 2 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. |
| CL-BS-1-07 | 7 | 8 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | ||||
| CL-BS-1-08 | 8 | 9 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | ||||
| CL-BS-1-09 | 9 | 10 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | ||||
| CL-BS-1-10 | 10 | 11 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | ||||
| CL-BS-1-12 | 12 | 14 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | ||||
| CL-BS-2 | CL-BS-2-14 | 14 | 16 | 33 | 42 | 2 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. |
| CL-BS-2-16 | 16 | 18 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | ||||
| CL-BS-2-18 | 18 | 20 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | ||||
| CL-BS-3 | CL-BS-3-20 | 20 | 22 | 36 | 50 | 2 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. |
| CL-BS-3-22 | 22 | 23 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | ||||
| CL-BS-3-23 | 23 | 25 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | ||||
| CL-BS-3-25 | 25 | 27 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | ||||
| CL-BS-3-27 | 27 | 30 | 42 | 59 | 2 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | |
| CL-BS-3-30 | 30 | 34 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | ||||
| CL-BS-4 | CL-BS-4-32 | 32 | 34 | 42 | 59 | 2 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. |
| CL-BS-4-34 | 34 | 36 | 58 | 71 | 2 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | |
| CL-BS-4-35 | 35 | 37 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | ||||
| CL-BS-4-38 | 38 | 40 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | ||||
| CL-BS-4-40 | 40 | 42 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | ||||
| CL-BS-4-42 | 42 | 44 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | ||||
| CL-BS-5 | CL-BS-5-45 | 45 | 48 | 66 | 86 | 2 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. |
| CL-BS-5-48 | 48 | 51 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | ||||
| CL-BS-5-51 | 51 | 54 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | ||||
Se incluyen tornillos y tuercas específicos (los rieles de sujeción deben pedirse por separado).
Riel de sujeción
| Dimensiones | Número de modelo | Longitud en mm | Ancho de ranura en mm | Material | Precio estándar | Plazo de entrega | Planos DXF y datos CAD 3D |
|---|---|---|---|---|---|---|---|
[Haga clic para ampliar] | CL-CRA25-10-ST-500 | 500 | 11 | acero | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD |
| CL-CRA25-10-ST-1000 | 1000 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD | |||
[Haga clic para ampliar] | CL-CRA25-12-ST-500 | 500 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD | ||
| CL-CRA25-12-ST-1000 | 1000 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD | |||
[Haga clic para ampliar] | CL-CRA34-15-ST-500 | 500 | 16.2 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD | |
| CL-CRA34-15-ST-1000 | 1000 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF・3DCAD |
Se puede adaptar a cualquier longitud (hecho a medida).
