especificaciones principales CLEANVEYOR

■Ideal para su uso en salas blancas.
■Se suministran cables y tubos especiales según las condiciones de uso.

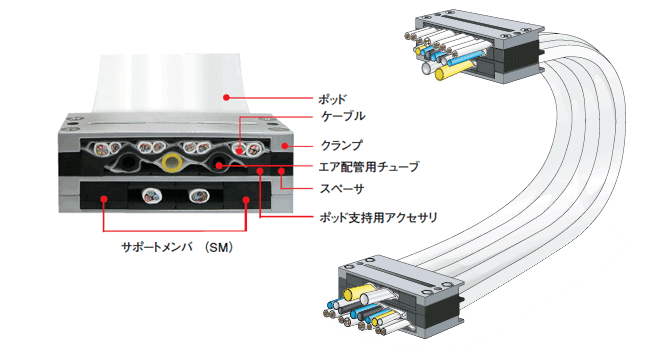

Estructura

[Haga clic para ampliar]

Dibujo de contorno en PDF

Póngase en contacto con nosotros.

Datos Planos DXF

Póngase en contacto con nosotros.
(Haga clic aquí para ver una lista de datos DXF)

Catálogos y manuales de instrucciones

Material

Nota) Se incluye con la entrega una lámina de polietileno de ultra alto peso molecular para fijarla a la superficie de instalación del CLEANVEYOR.
Vaina		Resina fluorada (ePTFE)
Cable	conductor	Alambre de cobre recocido estañado o alambre de cobre recocido
	aislante	Resina fluorada (FEP, ETFE, PFA) o elastómero termoplástico de poliéster (TPEE)
	aglutinante	Resina fluorada (ePTFE)
	blindaje	Alambre de cobre recocido estañado
	vaina	PVC LF (sin plomo)
Miembros de apoyo		plásticos de ingeniería
abrazadera		aluminio
Espaciador		plásticos de ingeniería
Accesorios de soporte para cápsulas		PVC

Especificaciones y capacidades básicas

[Haga clic para ampliar]

longitud de recorrido máxima (^{Nota) 1}		radio de curvatura del elemento de soporte R40 ･･･ 1600 mm
		radio de curvatura del elemento de soporte R70 ･･･ 2200 mm
		radio de curvatura del elemento de soporte R100 ･･･ 2800 mm
		radio de curvatura del elemento de soporte R130 ･･･ 2800 mm
Velocidad máxima de movimiento		2m/sec
aceleración máxima		4G
Rango de temperatura de funcionamiento		-10℃～80℃
Diámetro exterior mínimo y máximo del cable/tubo		3～10mm

Nota) 1. Cuando la cantidad de material de soporte es 0,4 kg/m.
2. radio de curvatura del elemento de soporte puede diferir radio de curvatura cuando se instala CLEANVEYOR.

Selección

Todos CLEANVEYOR son productos seleccionados según las especificaciones del fabricante. Por favor, complete el formulario de consulta con sus condiciones de uso y envíenoslo.
Nosotros seleccionaremos las especificaciones.

Vaina

[Haga clic para ampliar]

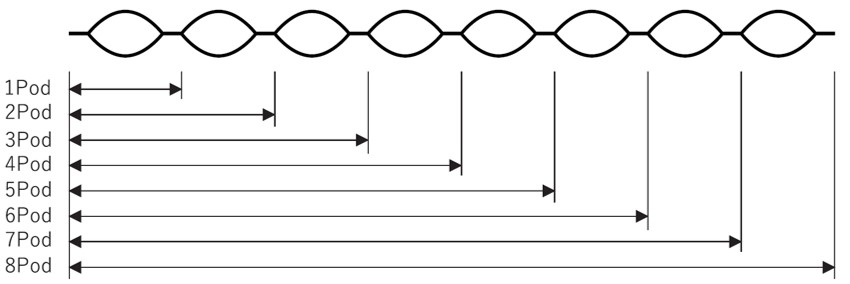

Paquete estándar
Número de cápsulas	el grosor de la cápsula^Nota) mm	el ancho de la cápsula^Nota) mm	Ancho de conexión ^(Nota) mm	Ancho total mm
1Pod	1	19	2.3	23.6
2Pod				44.9
3Pod				66.2
4Pod				87.5
5Pod				108.8
6Pod				130.1
7Pod				151.4
8Pod				172.7


Diámetro exterior del cable/tubo	Número máximo de cápsulas que se pueden almacenar	Imagen de almacenamiento
Diámetro exterior ≦ Φ4.0	3
Φ4,0 < Diámetro exterior ≤ Φ6,3	2
Φ6,3 ＜ Diámetro exterior ≦ Φ10	1

abrazadera

[Haga clic para ampliar]

Especificaciones de la abrazadera	A mm	B mm	C mm
Para 2Pod	57.2	47.7	38.2
Para 3Pod	76.3	66.8	57.3
Para 4Pod	95.4	85.9	76.4
Para 5Pod	114.5	105.0	95.5
Para 6Pod	133.6	124.1	114.6
Para 7Pod	152.7	143.2	133.7
Para 8Pod	171.8	162.3	152.8

Cables y tubos de tuberías de aire

Cable con clasificación de 300 V

UL STYLE No.	2464
Temperatura nominal ℃	80
Tensión nominal V	300
Rango de temperatura de funcionamiento ℃	-10～80

conductor	Alambre trenzado de cobre recocido estañado
aislante	Elastómero especial
blindaje	Malla de alambre de cobre recocido estañado
vaina	PVC resistente al aceite (negro)

Presencia/ausencia del escudo	radio de curvatura mínimo
Sin blindaje	Al menos seis veces el diámetro exterior del cable
Con escudo	Al menos 8 veces el diámetro exterior del cable

conductor			Diámetro del alambre central en mm	Logaritmo	Sin blindaje					Con escudo					^{Nota de corriente admisible)} A (30℃)
SQ mm²	AWG tamaño	composición	Diámetro del alambre central en mm	Logaritmo	No.	Diámetro exterior mm	Masa aproximada kg/km	Masa aproximada kg/m	radio de curvatura mínimo Diámetro exterior x 6 veces	No.	Diámetro exterior mm	Masa aproximada kg/km	Masa aproximada kg/m	radio de curvatura mínimo Diámetro exterior x 8 veces	^{Nota de corriente admisible)} A (30℃)
0.1	28	49/0.05	0.74	1	S1	3.3	13	0.013	20	S32	3.8	21	0.021	31	2.4
				2	S2	4.4	20	0.020	27	S33	4.8	30	0.030	39	1.8
				3	S3	4.7	23	0.023	29	S34	5.1	34	0.034	41	1.6
				4	S4	5.0	27	0.027	30	S35	5.4	38	0.038	44	1.4
				5	S5	5.3	32	0.032	32	S36	5.7	43	0.043	46	1.3
				6	S6	5.6	36	0.036	34	S37	6.0	48	0.048	48	1.2
				7	S7	5.6	39	0.039	34	S38	6.0	50	0.050	48	1.2
				8	S8	6.0	43	0.043	36	S39	6.4	56	0.056	52	1.1
				10	S9	6.6	52	0.052	40	S40	7.0	66	0.066	56	1.0
0.2	25	102/0.05	0.93	1	S10	3.7	17	0.017	23	S41	4.2	25	0.025	34	3.8
				2	S11	5.0	27	0.027	30	S42	5.4	37	0.037	44	3.0
				3	S12	5.3	34	0.034	32	S43	5.7	45	0.045	46	2.6
				4	S13	5.7	39	0.039	35	S44	6.3	51	0.051	51	2.3
				5	S14	6.1	47	0.047	37	S45	6.5	60	0.060	52	2.1
				6	S15	6.6	54	0.054	40	S46	7.1	69	0.069	57	2.0
				7	S16	6.6	58	0.058	40	S47	7.1	73	0.073	57	1.9
				8	S17	7.1	65	0.065	43	S48	7.6	80	0.080	61	1.8
				10	S18	7.8	80	0.080	47	S49	8.2	97	0.097	66	1.7
0.3	23	108/0.06	1.09	1	S19	4.0	20	0.020	24	S50	4.4	28	0.028	36	5.2
				2	S20	5.5	36	0.036	33	S51	5.9	44	0.044	48	4.0
				3	S21	5.9	42	0.042	36	S52	6.4	54	0.054	52	3.5
				4	S22	6.3	51	0.051	38	S53	6.7	64	0.064	54	3.2
				5	S23	6.9	61	0.061	42	S54	7.3	76	0.076	59	2.9
				6	S24	7.4	72	0.072	45	S55	7.8	87	0.087	63	2.7
				7	S25	7.4	78	0.078	45	S56	7.8	94	0.094	63	2.5
				8	S26	8.0	88	0.088	48	S57	8.4	105	0.105	68	2.4
				10	S27	8.8	110	0.110	53	S58	9.2	130	0.130	74	2.3
0.5	21	177/0.06	1.36	1	S28	4.6	26	0.026	28	S59	5.0	37	0.037	30	7.7
				2	S29	6.4	51	0.051	39	S60	6.8	67	0.067	41	5.8
				3	S30	6.9	64	0.064	42	S61	7.3	82	0.082	44	4.9
				4	S31	7.5	75	0.075	45	S62	7.9	94	0.094	48	4.7

Nota: La corriente admisible es un valor de referencia, no un valor garantizado.

Sección transversal (ejemplo)

Sin blindaje

Con escudo

Identificación de aisladores

Número de par	Color del aislamiento
	Cable central tipo 1	Cable de núcleo tipo 2
	Cable central tipo 1	Cable de núcleo tipo 2
1	azul	blanco
2	amarillo	Púrpura
3	verde	negro
4	rojo	ceniza
5	Púrpura	naranja

Número de par	Color del aislamiento
	Cable central tipo 1	Cable de núcleo tipo 2
	Cable central tipo 1	Cable de núcleo tipo 2
6	azul	té
7	amarillo	negro
8	verde	ceniza
9	rojo	naranja
10	Púrpura	blanco

Cable con clasificación de 600 V

UL STYLE No.	2586
Temperatura nominal ℃	105
Tensión nominal V	600
Rango de temperatura de funcionamiento ℃	-10～105

conductor	Alambre trenzado de cobre recocido estañado
aislante	Elastómero especial
blindaje	Malla de alambre de cobre recocido estañado
vaina	PVC resistente al aceite (negro)

Presencia/ausencia del escudo	radio de curvatura mínimo
Sin blindaje	Al menos seis veces el diámetro exterior del cable
Con escudo	Al menos 8 veces el diámetro exterior del cable

conductor			Diámetro del alambre central en mm	número de núcleos	Sin blindaje					Con escudo					^{Nota de corriente admisible)} A (30℃)
SQ mm²	AWG tamaño	composición	Diámetro del alambre central en mm	número de núcleos	No.	Diámetro exterior mm	Masa aproximada kg/km	Masa aproximada kg/m	radio de curvatura mínimo Diámetro exterior x 6 veces	No.	Diámetro exterior mm	Masa aproximada kg/km	Masa aproximada kg/m	radio de curvatura mínimo Diámetro exterior x 8 veces	^{Nota de corriente admisible)} A (30℃)
0.5	21	100/0.08	1.52	2	P1	5.3	34	0.034	32	P35	5.7	45	0.045	46	9.2
				3	P2	5.5	41	0.041	33	P36	5.9	53	0.053	48	8.0
				4	P3	5.9	49	0.049	36	P37	6.3	61	0.061	51	7.2
				5	P4	6.3	58	0.058	38	P38	6.7	72	0.072	54	6.7
				6	P5	6.8	66	0.066	41	P39	7.2	83	0.083	58	6.2
				8	P6	8.0	90	0.090	48	P40	8.4	110	0.110	68	5.6
				10	P7	8.9	110	0.110	54	-					5.1
0.75	19	150/0.08	1.73	2	P8	5.7	41	0.041	35	P41	6.1	53	0.053	49	12.0
				3	P9	5.9	51	0.051	36	P42	6.3	62	0.062	51	10.5
				4	P10	6.4	63	0.063	39	P43	6.8	75	0.075	55	9.4
				6	P11	7.4	87	0.087	45	P44	7.8	105	0.105	63	8.1
				8	P12	8.8	120	0.120	53	P45	9.3	145	0.145	75	7.3
				10	P13	9.7	145	0.145	59	-					6.7
1.25	17	7/36/0.08	2.2	2	P14	6.6	58	0.058	40	P46	7.0	72	0.072	56	17.3
				3	P15	7.0	75	0.075	42	P47	7.4	89	0.089	60	15.1
				4	P16	7.5	92	0.092	45	P48	7.9	110	0.110	64	13.5
				6	P17	8.8	130	0.130	53	P49	9.3	155	0.155	75	11.7
2	15	7/57/0.08	2.6	2	P20	7.4	79	0.079	45	P51	7.8	94	0.094	63	23.6
				3	P21	7.8	105	0.105	47	P52	8.2	120	0.120	66	20.6
				4	P22	8.5	130	0.130	51	P53	9.0	155	0.155	72	18.4
				6	P23	10.0	185	0.185	60	-					15.9
3.5	12	7/64/0.1	3.4	2	P26	9.3	125	0.125	56	P56	9.8	155	0.155	79	35.5
3.5	12	7/64/0.1	3.4	3	P27	9.8	165	0.165	59	-					30.9

Nota: La corriente admisible es un valor de referencia, no un valor garantizado.

Sección transversal (ejemplo)

Sin blindaje

Con escudo

Identificación de aisladores

Número central	Color del aislamiento
1	negro
2	blanco
3	rojo
4	verde
5	amarillo
6	té
7	azul
8	ceniza
9	naranja
10	Púrpura

tubo de tubería de aire

No.	Especificación			composición
No.	Diámetro exterior mm	Diámetro interior mm	Presión máxima de funcionamiento MPa	Material	color
T1	4.0	2.5	0.8 (20℃)	Poliuretano	Negro, amarillo, azul, verde, transparente, blanco
T2	6.0	4.0	0.8 (20℃)	Poliuretano	Negro, amarillo, azul, verde, transparente, blanco
T3	8.0	5.0	0.8 (20℃)	Poliuretano	Negro, amarillo, azul, verde, transparente, blanco
T4	10.0	6.5	0.8 (20℃)	Poliuretano	Negro, amarillo, azul, verde, transparente, blanco

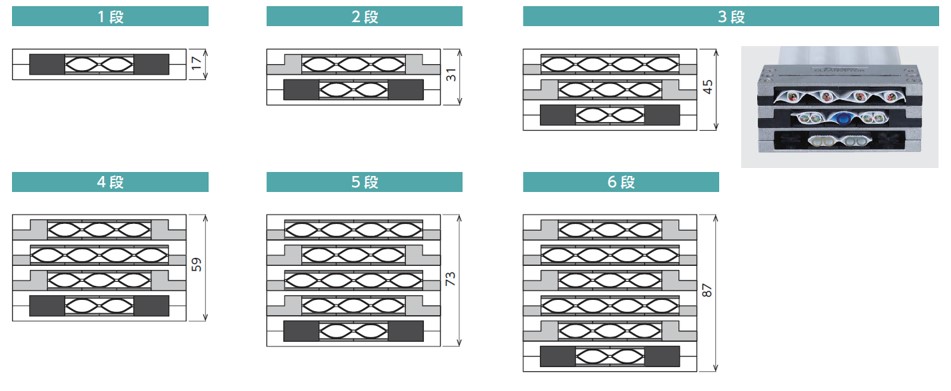

Ejemplo de configuración de cada capa

[Haga clic para ampliar]

Procedimiento y método de instalación

Descarga manuales de instrucciones en PDF.

Hoja de consulta

Descarga de la hoja de consulta
