especificaciones principales FLATVEYOR

■Al incorporar un elemento de soporte, se puede utilizar con longitud de recorrido largo que los cables planos.
■Se suministran cables y tubos especiales según las condiciones de uso.

Estructura

[Haga clic para ampliar]

Dibujo de contorno en PDF

Póngase en contacto con nosotros.

Datos Planos DXF

Póngase en contacto con nosotros.
(Haga clic aquí para ver una lista de datos DXF)

Catálogos y manuales de instrucciones

Material

Miembros de apoyo		plásticos de ingeniería
tubo de miembro de apoyo		PVC
Tapón		PE

Especificaciones y capacidades básicas

[Haga clic para ampliar]

longitud de recorrido máxima (^{Nota) 1}		radio de curvatura del elemento de soporte R40 ･･･ 1600 mm
		radio de curvatura del elemento de soporte R70 ･･･ 2200 mm
		radio de curvatura del elemento de soporte R100 ･･･ 2800 mm
		radio de curvatura del elemento de soporte R130 ･･･ 2800 mm
Velocidad máxima de movimiento		2m/sec
aceleración máxima		4G
Rango de temperatura de funcionamiento		-10℃～80℃
Diámetro exterior máximo del cable/tubo		16 mm o menos
directriz de ancho máximo		150mm

Nota) 1. Cuando la cantidad de material de soporte es 0,4 kg/m.
2. radio de curvatura del elemento de soporte puede diferir radio de curvatura cuando se instala FLATVEYOR.

Selección

Todos FLATVEYOR son productos seleccionados según las especificaciones del fabricante. Por favor, complete el formulario de consulta con sus condiciones de uso y envíenoslo.
Nosotros seleccionaremos las especificaciones.

Manipulación de abrazaderas para la fijación FLATVEYOR

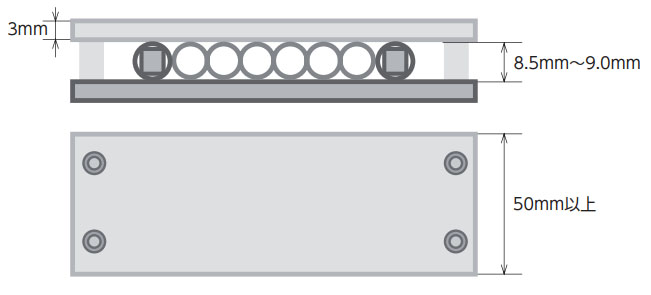

Cuando el diámetro exterior del cable sea de 8,5 mm o menos

Como se muestra en el diagrama a continuación, la longitud de la abrazadera debe ser de 50 mm o más, y el grosor de la placa de la abrazadera debe ser de 3 mm o más.
La altura dentro de la abrazadera debe ser de 8,5 mm a 9,0 mm.
Utilice un espaciador o similar.
Además, apriete los cuatro pernos M6.

[Haga clic para ampliar]

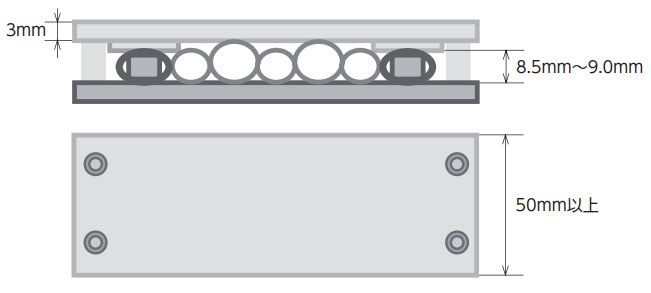

Si el diámetro exterior del cable es superior a 8,5 mm

Como se muestra en el diagrama a continuación, la longitud de la abrazadera debe ser de 50 mm o más, y el grosor de la placa de la abrazadera debe ser de 3 mm o más.
La altura interior del tubo del elemento de soporte debe ser de 8,5 mm a 9,0 mm.
Utilice un espaciador o similar.
Además, apriete los cuatro pernos M6.

[Haga clic para ampliar]

Precauciones

Tenga en cuenta que si la altura interior del tubo del elemento de soporte es inferior a 8,5 mm, el elemento de soporte puede deformarse y romperse.

opción

Instalación del conector

Por favor, indíquenos el nombre del fabricante del conector, el número de modelo del conector, el número de modelo del terminal y el esquema del arnés. Comprobaremos si podemos atender su solicitud y le responderemos.
Las piezas utilizadas pueden ser adquiridas por nosotros o suministradas por usted.

Conjunto de cables no incluido en el catálogo

También es posible incorporar cables que no figuran en nuestro catálogo. Póngase en contacto con nosotros.
Tenga en cuenta que, a excepción de los defectos de fabricación FLATVEYOR, los cables suministrados no están cubiertos por nuestra garantía.

Abrazadera de fijación

Podemos fabricarlos. Si desea fabricarlos usted mismo, consulte las dimensiones recomendadas más arriba.

Cables y tubos de tuberías de aire

Cable con clasificación de 300 V

UL STYLE No.	2464
Temperatura nominal ℃	80
Tensión nominal V	300
Rango de temperatura de funcionamiento ℃	-10～80

conductor	Alambre trenzado de cobre recocido estañado
aislante	Elastómero especial
blindaje	Malla de alambre de cobre recocido estañado
vaina	PVC resistente al aceite (negro)

Presencia/ausencia del escudo	radio de curvatura mínimo
Sin blindaje	Al menos seis veces el diámetro exterior del cable
Con escudo	Al menos 8 veces el diámetro exterior del cable

conductor			Diámetro del alambre central en mm	Logaritmo	Sin blindaje					Con escudo					^{Nota de corriente admisible)} A (30℃)
SQ mm²	AWG tamaño	composición	Diámetro del alambre central en mm	Logaritmo	No.	Diámetro exterior mm	Masa aproximada kg/km	Masa aproximada kg/m	radio de curvatura mínimo Diámetro exterior x 6 veces	No.	Diámetro exterior mm	Masa aproximada kg/km	Masa aproximada kg/m	radio de curvatura mínimo Diámetro exterior x 8 veces	^{Nota de corriente admisible)} A (30℃)
0.1	28	49/0.05	0.74	1	S1	3.3	13	0.013	20	S32	3.8	21	0.021	31	2.4
				2	S2	4.4	20	0.020	27	S33	4.8	30	0.030	39	1.8
				3	S3	4.7	23	0.023	29	S34	5.1	34	0.034	41	1.6
				4	S4	5.0	27	0.027	30	S35	5.4	38	0.038	44	1.4
				5	S5	5.3	32	0.032	32	S36	5.7	43	0.043	46	1.3
				6	S6	5.6	36	0.036	34	S37	6.0	48	0.048	48	1.2
				7	S7	5.6	39	0.039	34	S38	6.0	50	0.050	48	1.2
				8	S8	6.0	43	0.043	36	S39	6.4	56	0.056	52	1.1
				10	S9	6.6	52	0.052	40	S40	7.0	66	0.066	56	1.0
0.2	25	102/0.05	0.93	1	S10	3.7	17	0.017	23	S41	4.2	25	0.025	34	3.8
				2	S11	5.0	27	0.027	30	S42	5.4	37	0.037	44	3.0
				3	S12	5.3	34	0.034	32	S43	5.7	45	0.045	46	2.6
				4	S13	5.7	39	0.039	35	S44	6.3	51	0.051	51	2.3
				5	S14	6.1	47	0.047	37	S45	6.5	60	0.060	52	2.1
				6	S15	6.6	54	0.054	40	S46	7.1	69	0.069	57	2.0
				7	S16	6.6	58	0.058	40	S47	7.1	73	0.073	57	1.9
				8	S17	7.1	65	0.065	43	S48	7.6	80	0.080	61	1.8
				10	S18	7.8	80	0.080	47	S49	8.2	97	0.097	66	1.7
0.3	23	108/0.06	1.09	1	S19	4.0	20	0.020	24	S50	4.4	28	0.028	36	5.2
				2	S20	5.5	36	0.036	33	S51	5.9	44	0.044	48	4.0
				3	S21	5.9	42	0.042	36	S52	6.4	54	0.054	52	3.5
				4	S22	6.3	51	0.051	38	S53	6.7	64	0.064	54	3.2
				5	S23	6.9	61	0.061	42	S54	7.3	76	0.076	59	2.9
				6	S24	7.4	72	0.072	45	S55	7.8	87	0.087	63	2.7
				7	S25	7.4	78	0.078	45	S56	7.8	94	0.094	63	2.5
				8	S26	8.0	88	0.088	48	S57	8.4	105	0.105	68	2.4
				10	S27	8.8	110	0.110	53	S58	9.2	130	0.130	74	2.3
0.5	21	177/0.06	1.36	1	S28	4.6	26	0.026	28	S59	5.0	37	0.037	30	7.7
				2	S29	6.4	51	0.051	39	S60	6.8	67	0.067	41	5.8
				3	S30	6.9	64	0.064	42	S61	7.3	82	0.082	44	4.9
				4	S31	7.5	75	0.075	45	S62	7.9	94	0.094	48	4.7

Nota: La corriente admisible es un valor de referencia, no un valor garantizado.

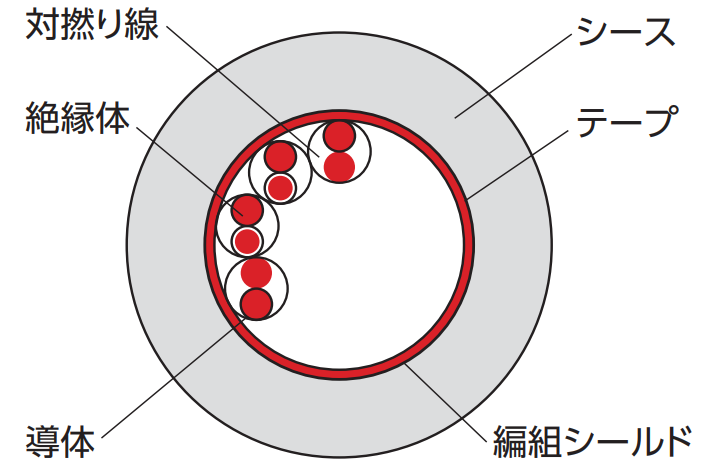

Sección transversal (ejemplo)

Sin blindaje

Con escudo

Identificación de aisladores

Número de par	Color del aislamiento
	Cable central tipo 1	Cable de núcleo tipo 2
	Cable central tipo 1	Cable de núcleo tipo 2
1	azul	blanco
2	amarillo	Púrpura
3	verde	negro
4	rojo	ceniza
5	Púrpura	naranja

Número de par	Color del aislamiento
	Cable central tipo 1	Cable de núcleo tipo 2
	Cable central tipo 1	Cable de núcleo tipo 2
6	azul	té
7	amarillo	negro
8	verde	ceniza
9	rojo	naranja
10	Púrpura	blanco

Cable con clasificación de 600 V

UL STYLE No.	2586
Temperatura nominal ℃	105
Tensión nominal V	600
Rango de temperatura de funcionamiento ℃	-10～105

conductor	Alambre trenzado de cobre recocido estañado
aislante	Elastómero especial
blindaje	Malla de alambre de cobre recocido estañado
vaina	PVC resistente al aceite (negro)

Presencia/ausencia del escudo	radio de curvatura mínimo
Sin blindaje	Al menos seis veces el diámetro exterior del cable
Con escudo	Al menos 8 veces el diámetro exterior del cable

conductor			Diámetro del alambre central en mm	número de núcleos	Sin blindaje					Con escudo					^{Nota de corriente admisible)} A (30℃)
SQ mm²	AWG tamaño	composición	Diámetro del alambre central en mm	número de núcleos	No.	Diámetro exterior mm	Masa aproximada kg/km	Masa aproximada kg/m	radio de curvatura mínimo Diámetro exterior x 6 veces	No.	Diámetro exterior mm	Masa aproximada kg/km	Masa aproximada kg/m	radio de curvatura mínimo Diámetro exterior x 8 veces	^{Nota de corriente admisible)} A (30℃)
0.5	21	100/0.08	1.52	2	P1	5.3	34	0.034	32	P35	5.7	45	0.045	46	9.2
				3	P2	5.5	41	0.041	33	P36	5.9	53	0.053	48	8.0
				4	P3	5.9	49	0.049	36	P37	6.3	61	0.061	51	7.2
				5	P4	6.3	58	0.058	38	P38	6.7	72	0.072	54	6.7
				6	P5	6.8	66	0.066	41	P39	7.2	83	0.083	58	6.2
				8	P6	8.0	90	0.090	48	P40	8.4	110	0.110	68	5.6
				10	P7	8.9	110	0.110	54	-					5.1
0.75	19	150/0.08	1.73	2	P8	5.7	41	0.041	35	P41	6.1	53	0.053	49	12.0
				3	P9	5.9	51	0.051	36	P42	6.3	62	0.062	51	10.5
				4	P10	6.4	63	0.063	39	P43	6.8	75	0.075	55	9.4
				6	P11	7.4	87	0.087	45	P44	7.8	105	0.105	63	8.1
				8	P12	8.8	120	0.120	53	P45	9.3	145	0.145	75	7.3
				10	P13	9.7	145	0.145	59	-					6.7
1.25	17	7/36/0.08	2.2	2	P14	6.6	58	0.058	40	P46	7.0	72	0.072	56	17.3
				3	P15	7.0	75	0.075	42	P47	7.4	89	0.089	60	15.1
				4	P16	7.5	92	0.092	45	P48	7.9	110	0.110	64	13.5
				6	P17	8.8	130	0.130	53	P49	9.3	155	0.155	75	11.7
2	15	7/57/0.08	2.6	2	P20	7.4	79	0.079	45	P51	7.8	94	0.094	63	23.6
				3	P21	7.8	105	0.105	47	P52	8.2	120	0.120	66	20.6
				4	P22	8.5	130	0.130	51	P53	9.0	155	0.155	72	18.4
				6	P23	10.0	185	0.185	60	-					15.9
3.5	12	7/64/0.1	3.4	2	P26	9.3	125	0.125	56	P56	9.8	155	0.155	79	35.5
3.5	12	7/64/0.1	3.4	3	P27	9.8	165	0.165	59	-					30.9

Nota: La corriente admisible es un valor de referencia, no un valor garantizado.

Sección transversal (ejemplo)

Sin blindaje

Con escudo

Identificación de aisladores

Número central	Color del aislamiento
1	negro
2	blanco
3	rojo
4	verde
5	amarillo
6	té
7	azul
8	ceniza
9	naranja
10	Púrpura

tubo de tubería de aire

No.	Especificación			composición
No.	Diámetro exterior mm	Diámetro interior mm	Presión máxima de funcionamiento MPa	Material	color
T1	4.0	2.5	0.8 (20℃)	Poliuretano	Negro, amarillo, azul, verde, transparente, blanco
T2	6.0	4.0	0.8 (20℃)	Poliuretano	Negro, amarillo, azul, verde, transparente, blanco
T3	8.0	5.0	0.8 (20℃)	Poliuretano	Negro, amarillo, azul, verde, transparente, blanco
T4	10.0	6.5	0.8 (20℃)	Poliuretano	Negro, amarillo, azul, verde, transparente, blanco

Precauciones con cables y tubos

Dado que FLATVEYOR suelda los soportes adyacentes, tome las siguientes precauciones.

Material

Los únicos materiales para revestimientos de cables y tubos que se pueden soldar son el PVC y el poliuretano.
Si necesita algún material distinto a los mencionados anteriormente, póngase en contacto con nosotros.

diferencia de diámetro exterior

La diferencia admisible en el diámetro exterior entre cables y tubos adyacentes es aproximadamente el 30 % del diámetro exterior más pequeño. Si la diferencia en el diámetro exterior supera este límite, podemos sugerir el uso de un tubo ficticio.
