especificaciones principales Portacables (CABLEVEYOR) serie de acero​ tipo TKI

TKI

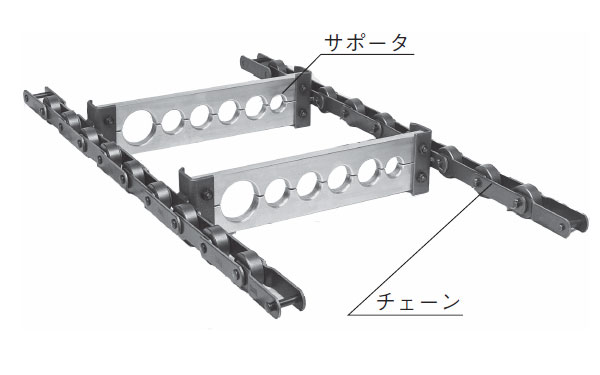

Estructura


[Haga clic para ampliar]
Dibujo de contorno en PDF

Póngase en contacto con nosotros.

Datos Planos DXF

Póngase en contacto con nosotros.
(Haga clic aquí para ver una lista de datos DXF)

Catálogos y manuales de instrucciones

Especificaciones básicas

Adecuado para alta frecuencia y longitud de recorrido largo.

longitud de recorrido m 100
Diámetro exterior máximo del cable/manguera (mm) 80
Masa máxima del cable/manguera (kg/m) 100
Velocidad máxima de desplazamiento (m/min) 120
Rango de temperatura de funcionamiento -10ﾟC～150ﾟC
Material del cuerpo acero
Material de apoyo aluminio

Nota
1. La selección y el pedido de este producto requieren consulta con nuestra empresa. Por favor, póngase en contacto con nosotros.

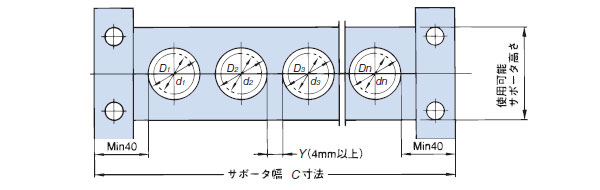

Dimensiones del soporte


[Haga clic para ampliar]

Relación entre la altura estándar del soporte y el diámetro exterior del cable/manguera. Unidad: mm
Altura del soporte Diámetro máximo del orificio del soporte Cables y mangueras
Diámetro exterior máximo
65 50 46
75 60 55
90 66 60
110 88 80
Relación entre el ancho estándar del soporte (C) y radio de curvatura (R) Unidad: mm
radio de curvatura R Altura del soporte
Rango de uso		 Ancho estándar del soporte
(intervalo de 50 mm) C
175 65～110 100～500
200 100～600
250 150～700
300 150～900
350 200～1000
400 200～1200
500 250～1500

Dimensiones


[Haga clic para ampliar]

Nota
-El color de pintura estándar es el símbolo Munsell 2.5B6/2.
- Los soportes tanto en el extremo móvil como en el fijo actúan como abrazaderas para sujetar cables y mangueras, así que por favor indíquenos el diámetro exterior real.
*Alcance de la instalación del cliente: ① Riel ② Placa receptora de cadena ③ Conector del extremo móvil ④ Caja de bornes

Unidad: mm
radio de curvatura R Diámetro del tambor D A B E F (G) I (J) (K)
175 350 1800 2000 620 420 MAX
410		 390 MAX
500		 MAX
40
200 400
250 500
300 600
350 700
400 800 2000 2500 820 620 MAX
610		 440 MAX
600		 MAX
60
500 1000
