especificaciones principales de la serie de acero Portacables (CABLEVEYOR) tipo TKV

TKV(TKV130)

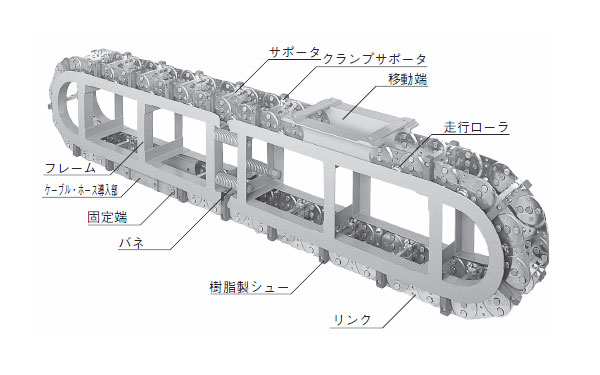

Estructura


[Haga clic para ampliar]
Dibujo de contorno en PDF

Póngase en contacto con nosotros.

Datos Planos DXF

Póngase en contacto con nosotros.
(Haga clic aquí para ver una lista de datos DXF)

Catálogos y manuales de instrucciones

Especificaciones básicas

Puede utilizarse a alta velocidad y alta frecuencia.

Paso de eslabón mm 130
longitud de recorrido m 30
Diámetro exterior máximo del cable/manguera (mm) 60
Masa máxima del cable/manguera (kg/m) 50
Velocidad máxima de desplazamiento (m/min) 150
Rango de temperatura de funcionamiento -10ﾟC～80ﾟC
Material del cuerpo acero
Material de apoyo aluminio

Nota
1. La selección y el pedido de este producto requieren consulta con nuestra empresa. Por favor, póngase en contacto con nosotros.
2. Además del TKV130, también tenemos en stock un tipo TKV ligero (TKV095).

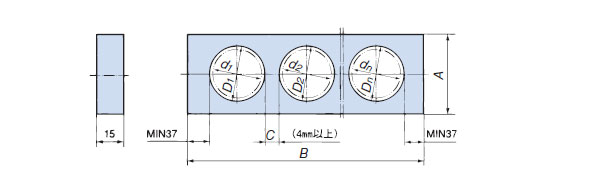

Dimensiones del soporte


[Haga clic para ampliar]

Unidad: mm
Cables y mangueras
Diámetro exterior máximo
d		 Altura del soporte
A
Φ46 65
Φ55 75
Φ60 90
Unidad: mm
radio de curvatura R Ancho del soporte B
150 200 250 300 350 400
200 ○ ○ ○ ○ ○ ○
250 - ○ ○ ○ ○ ○
300 - - ○ ○ ○ ○
400 - - - ○ ○ ○

Nota
1. La dimensión B se puede fabricar incluso si es de 400 o más, así que contáctenos.
2. El ancho y la altura del soporte se fabricarán según las dimensiones de su pedido.

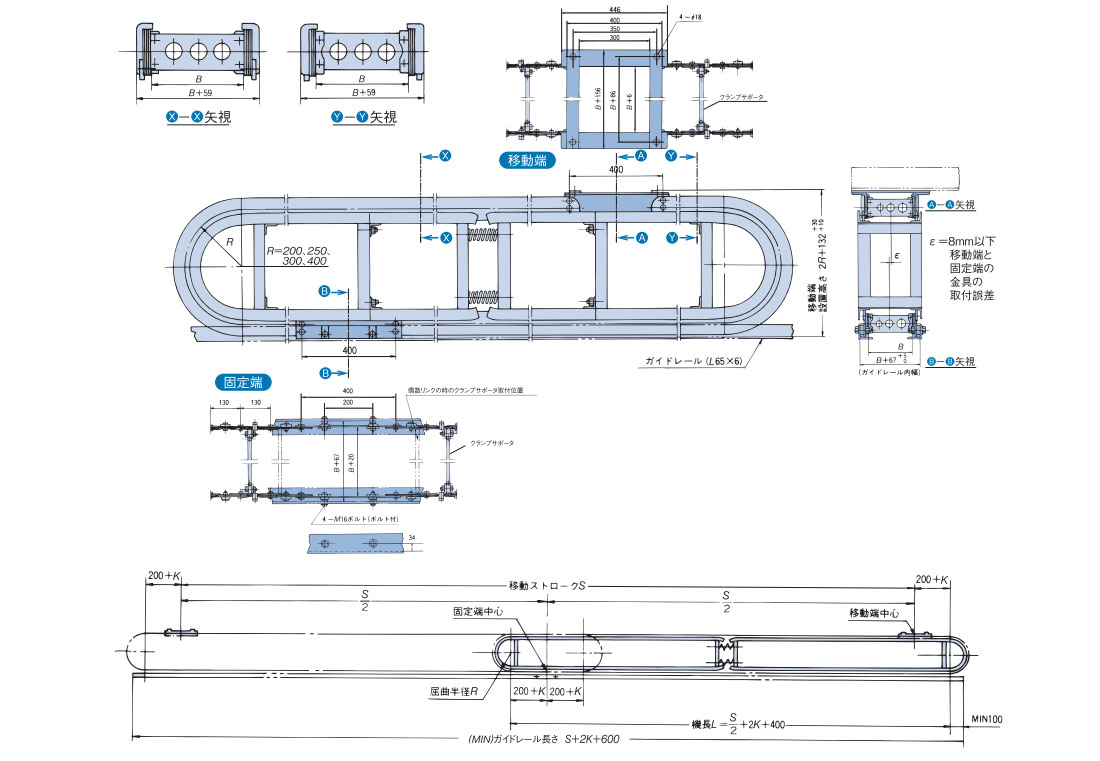

Dimensiones


[Haga clic para ampliar]

Nota
*Nuestro ámbito de fabricación: bastidores, eslabones, soportes (placas de conexión)
-El color de pintura estándar es el símbolo Munsell 2.5B6/2.
- Los soportes tanto en el extremo móvil como en el fijo actúan como abrazaderas para sujetar cables y mangueras, así que por favor indíquenos el diámetro exterior real.
*Alcance de la instalación del cliente: canal guía, accesorios de conexión de extremo móvil, caja de bornes
