Especificaciones especiales Serie de plástico Portacables (CABLEVEYOR) ^Plastic

Especificaciones disposición deslizante

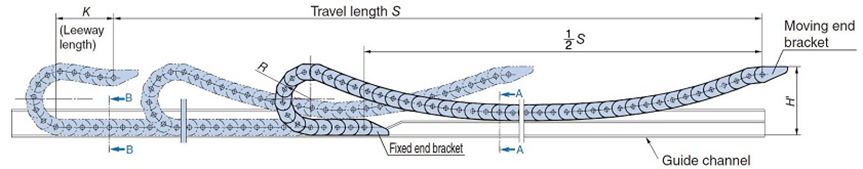

Este es un método de uso en el que Portacables (CABLEVEYOR) se desliza sobre canal guía cuando se requiere una carrera larga que excede el tramo libre en gráfico de carga admisible cuando se instalan dos rodillos de soporte Portacables (CABLEVEYOR).
Tipos aplicables: Tipo TKP, Tipo TKC, Tipo TKMK, Tipo TKMT

[Haga clic para ampliar]

Nota

Si sustancias que aceleran el desgaste, como polvo de hierro, penetran en la sección deslizante, pueden provocar un desgaste anormal o deformaciones. Adopte medidas para evitar que dichas sustancias se acumulen en el riel o Portacables (CABLEVEYOR).

Lista de especificaciones disposición deslizante

Consulte la lista de especificaciones disposición deslizante para ver los productos compatibles con disposición deslizante especificaciones.

Volver al inicio de esta página

Precauciones de uso

*Tenga en cuenta los siguientes puntos al utilizar este producto.

■Asegúrese de instalar canal guía.
Nuestros canal guía específicos son muy prácticos. Si fabrica sus propios rieles, consulte el diagrama anterior.
■ Presta atención a la dimensión H'.
Esto difiere de la dimensión H' en la disposición de instalación estándar. Instale utilizando las dimensiones indicadas en la tabla de especificaciones disposición deslizante Portacables (CABLEVEYOR) Si esta dimensión es demasiado alta o demasiado baja, puede provocar que Portacables (CABLEVEYOR) se doble o se levante, dañándolo.
■ Asegúrese de que exista suficiente longitud libre (dimensión K).
Esto difiere de longitud libre en el diseño de instalación estándar. Configure el número de eslabones de forma que sea igual o mayor que la dimensión indicada en la tabla de especificaciones de disposición deslizante. Si esta dimensión es demasiado pequeña, cuando el extremo móvil se encuentre en la posición donde longitud sin soporte es más corto, el eslabón podría verse forzado a doblarse en la dirección opuesta, lo que podría dañar Portacables (CABLEVEYOR).
■ Se requiere un soporte de extremo móvil especial (excepto algunos números de modelo).

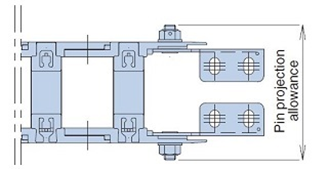

Los accesorios especiales de extremo móvil están diseñados para articular en ambas direcciones. Además, solo los modelos TKP45H25 y TKP58H39 presentan dimensiones de proyección del pasador diferentes a las de los productos estándar.

Tamaño		proyección de alfiler
TKP45H26	W38	Ancho interior W+40
TKP45H26	Aparte de lo anterior	Ancho interior W+42
TKP58H39		Ancho interior W+45
TKP68H46 (cuando se utiliza el soporte de montaje)		Ancho interior W+46

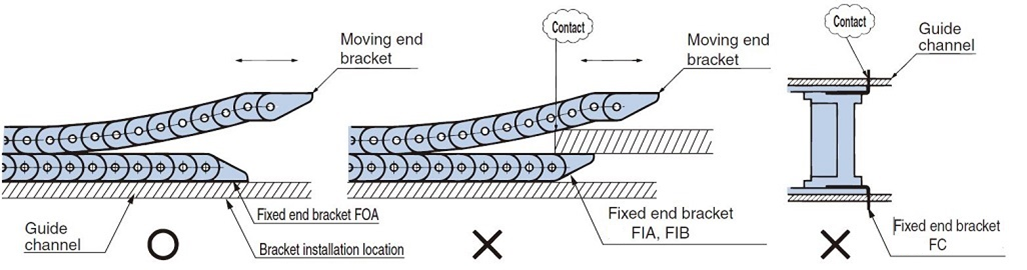

■Utilice FOA para soporte de extremo fijo.

Si soporte de extremo fijo es FIA o FIB, no se puede utilizar porque soporte de extremo fijo Portacables (CABLEVEYOR) se muestra en el diagrama a continuación (centro).

Además, en el caso de FC, soporte de extremo fijo y canal guía entran en contacto como se muestra en el diagrama a continuación (derecha), por lo que no se puede utilizar.

[Haga clic para ampliar]

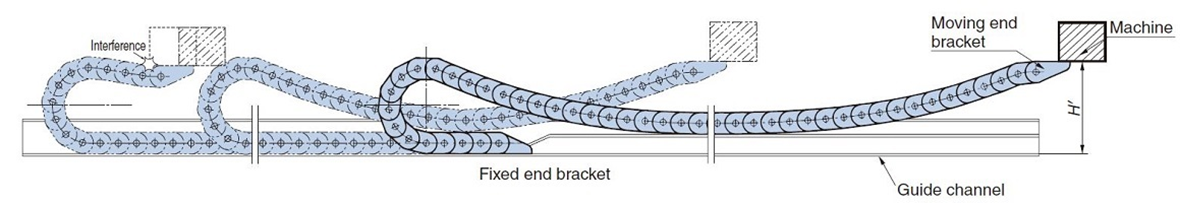

■ Tenga cuidado de no dejar que el cuerpo de la máquina se desplace hacia la izquierda del soporte del extremo móvil.

Si el cuerpo de la máquina está ubicado a la izquierda del soporte del extremo móvil, existe riesgo de interferencia entre el cuerpo de la máquina y Portacables (CABLEVEYOR) cuando Portacables (CABLEVEYOR) se desplaza hacia la izquierda (ver diagrama a continuación).

[Haga clic para ampliar]

Volver al inicio de esta página

Especificación disposición deslizante /Serie zapata de deslizamiento

La serie zapata de deslizamiento con especificación disposición deslizante contribuye a reducir los costos totales y el impacto ambiental al extender la vida útil con longitud de recorrido largo y movimiento de alta velocidad, ahorrando mano de obra y reduciendo los costos de funcionamiento.

■Características 1. Mayor vida útil

El uso de un material de resina con excelentes propiedades de deslizamiento y resistencia a la abrasión (estándar ignífugo: equivalente al estándar UL 94HB) y un mayor margen de desgaste (cantidad de desgaste admisible) ha dado como resultado una mayor vida útil Portacables (CABLEVEYOR).

[Haga clic para ampliar]

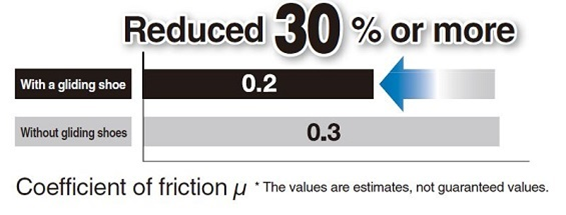

■Característica 2. Ahorro de mano de obra

Se reduce la resistencia al funcionamiento del Portacables (CABLEVEYOR), lo que contribuye a disminuir el consumo de energía en la máquina.

[Haga clic para ampliar]

■ Característica 3. Costes de funcionamiento reducidos

Cuando zapata de deslizamiento llega al final de su vida útil, siempre que no haya daños en Portacables (CABLEVEYOR), se puede seguir utilizando simplemente reemplazando zapata de deslizamiento.

En comparación con cuando zapata de deslizamiento no está instalada, los costos de piezas y la mano de obra necesarios para el reemplazo se pueden reducir significativamente.

Volver al inicio de esta página

Lista de productos compatibles zapata de deslizamiento

variedad	Tamaño	Paso	Altura interior	Ancho interior	radio de curvatura	zapata de deslizamiento Instalación
Serie TKP	TKP58H39	58	39	50・75・100・125	75・90・125・150・200	opción
	TKP68H46	68	46	75・100・125・150・175	75・100・125・150・200・250	opción
	TKP91H56 (Nota)	91	56	150・175・200・225・250・275・300・325・350・400・450・500	200・250・300	Básico
	TKP91H80 (Nota)	91	80	150・175・200・225・250・275・300・325・350・400・450・500	200・250・300・350・400	Básico
Serie TKMK	TKMK47H28	47.5	28	56・104・152・192	100・160・200	Básico
	TKMK65H42	65	42	66・106・154・194・258	95・115・145・220	Básico
	TKMK95H58	95	58	114・162・210・258・306・402・514	140・170・200・290	Básico
	TKMK125H72	125	72	151・247・359・407・455・503	180・220・260・340・380	Básico
Serie TKC	TKC91H56 (Nota)	91	56	150・200・250・300・350・400	200・250・300	Básico
Serie TKC	TKC91H80 (Nota)	91	80	150・200・250・300・350・400	200・250・300・350・400	Básico
Serie TKMT	TKMT47H26	47.5	26	56・80・104・152・192	100・160・200	Básico
	TKMT65H38	65	38.5	66・106・130・194・258	95・115・145・220	Básico
	TKMT95H54 (Tipo de cubierta de plástico)	95	54.5	114・130・162・258・306	140・170・200・290	Básico
	TKMT125H68	125	68.5	135・183・247	220・260・340・380	Básico
