Especificaciones especiales Serie de plástico Portacables (CABLEVEYOR) ^Plastic

disposición de recorrido circular

Se puede utilizar para conectar cables y mangueras a las piezas giratorias de robots, etc. La estructura del Portacables (CABLEVEYOR) disposición de recorrido circular de plástico difiere parcialmente del producto estándar. Sin embargo, sus dimensiones externas son las mismas.
Por favor, póngase en contacto con nosotros para cuestiones de empleo.
Modelos compatibles: tipo TKP, tipo TKC, tipo TK. *También disponible el modelo TKUA. Si le interesa, póngase en contacto con nosotros.

[Haga clic para ampliar]

■ Enlace al cuerpo principal

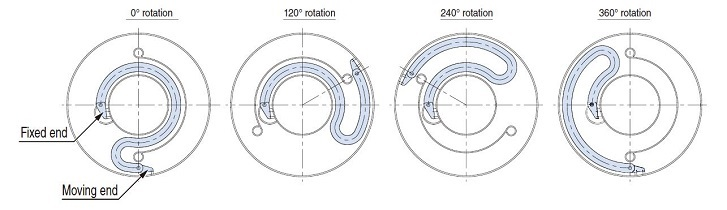

La pieza estándar se modifica para permitir articular en ambas direcciones.

■ Herrajes y soportes de montaje

Se realiza un procesamiento adicional en la pieza estándar, ya sea en el extremo móvil o en el extremo fijo, lo que permite articular en ambas direcciones.
Sin embargo, dependiendo de la disposición y el formato de la instalación, las piezas estándar pueden utilizarse tal cual.

Volver al inicio de esta página

Especificaciones y dimensiones

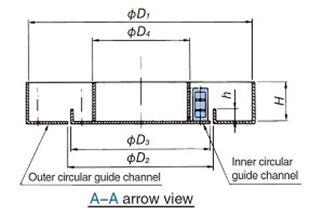

■ Cuando ya se ha determinado el diámetro interior del tambor (ΦD4).
	R invertida R1 mm	Diámetro exterior del tambor D1 mm	D2 mm	D3 mm	Altura del muro perimetral H mm	Altura guía h mm	Velocidad máxima de movimiento m/min
TKP35H22特殊形	D4/2+25	D4+4R+100	D4+106	D4+100	W+25	20	30
TKP45H25特殊形	D4/2+30	D4+4R+120	D4+126	D4+120	W+40	30	30
TKP58H39特殊形	D4/2+35	D4+4R+140	D4+146	D4+140	W+50	50	30
TKP68H46特殊形	D4/2+40	D4+4R+160	D4+166	D4+160	W+55	50	30
TKP62H34特殊形	D4/2+40	D4+4R+160	D4+166	D4+160	W+55	50	30
TKP90H50特殊形	D4/2+50	D4+4R+200	D4+206	D4+200	W+60	50	30
TKP125H74特殊形	D4/2+65	D4+4R+260	D4+266	D4+260	W+70	50	30

■ Cuando ya se ha determinado el diámetro exterior del tambor (ΦD1).
	R invertida R1 mm	Diámetro interior del tambor D4 mm	D2 mm	D3 mm	Altura del muro perimetral H mm	Altura guía h mm	Velocidad máxima de movimiento m/min
TKP35H22特殊形	D1/2－2R－25	D1－4R－100	D1－4R+6	D1－4R	W+25	20	30
TKP45H25特殊形	D1/2－2R－30	D1－4R－120	D1－4R+6	D1－4R	W+40	30	30
TKP58H39特殊形	D1/2－2R－35	D1－4R－140	D1－4R+6	D1－4R	W+50	50	30
TKP68H46特殊形	D1/2－2R－40	D1－4R－160	D1－4R+6	D1－4R	W+55	50	30
TKP62H34特殊形	D1/2－2R－40	D1－4R－160	D1－4R+6	D1－4R	W+55	50	30
TKP90H50特殊形	D1/2－2R－50	D1－4R－200	D1－4R+6	D1－4R	W+60	50	30
TKP125H74特殊形	D1/2－2R－65	D1－4R－260	D1－4R+6	D1－4R	W+70	50	30
