Relación entre el desplazamiento del tensor de la cadena y la fuerza de presión

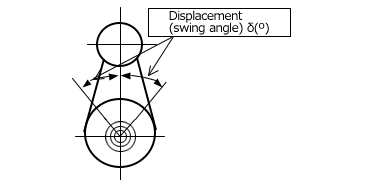

TCS tipo (tipo oscilante)

  • Fuerza de presión aplicada F(kN)
  • Desplazamiento (ángulo de oscilación) δ(°)
  • Aceleración gravitacional G=9,80665(m/s 2)

・CT-TCS40, CT-TCS50
F=(0,26×δ+0,8)×G×10 -3 *Rango de fuerza de presión: 0 a 0,15 (kN)

・CT-TCS60, CT-TCS80
F=(0,95×δ+1,5)×G×10 -3 *Rango de fuerza de presión: 0 a 0,39 (kN)

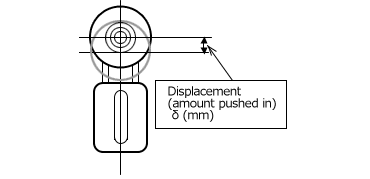

Tipo ETS y tipo TA (tipo de acción directa)

  • Fuerza de presión aplicada F(kN)
  • Desplazamiento (cantidad de empuje) δ(mm)
  • Aceleración gravitacional G=9,80665(m/s 2)

・CT-ETS40, CT-ETS50, CT-TA40
F=(0,8×δ+8,4)×G×10 -3 *Rango de fuerza de presión: 0,10 a 0,25 (kN)

・CT-ETS60, CT-ETS80, CT-TA50, CT-TA60
F=(1,36×δ+19,1)×G×10 -3 *Rango de fuerza de presión: 0,15 a 0,39 (kN)
