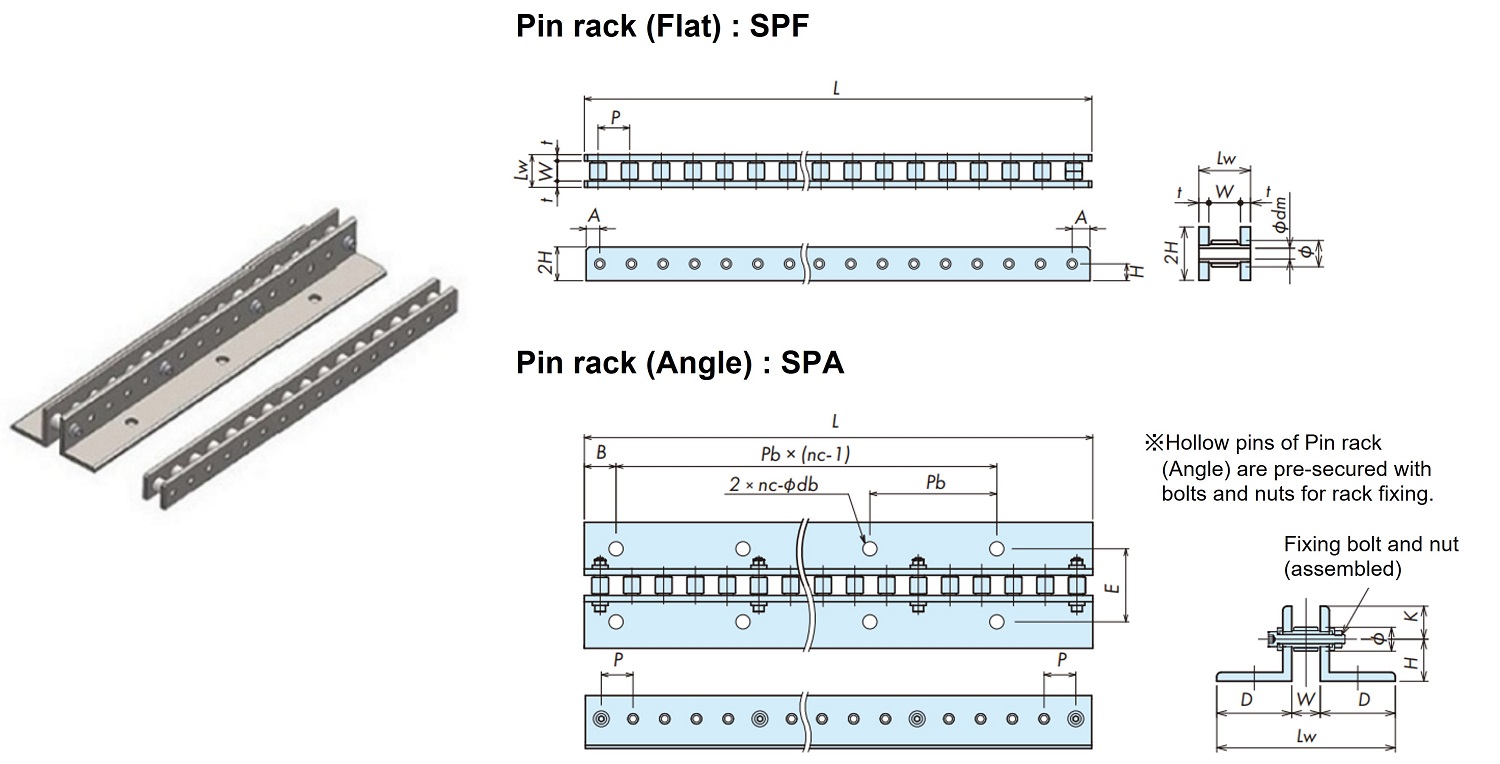

Tipos y especificaciones de racks de pines

Nota)
1. La longitud del segmento se establece para que sea fácil de manejar y el número de pines se establece como el número estándar de pines.
También establecimos la longitud mínima y el número de pines que se pueden producir.
2. Si el número total de pines excede el número estándar de pines, el cable se configurará con el número estándar de pines y un número de pines menor que la longitud estándar (más que el número mínimo de pines).
3. Los tornillos de montaje no están incluidos.

Ejemplo de visualización del número de modelo

PDU050	-	S	P	A	080P	-	R
｜ Número de fotograma		｜｜	｜ estante de pines	｜｜	｜ Número total de pines		｜ especificación Sin símbolo: Tipo de acero estándar K: Tipo de acero con niquelado químico R: Tipo de acero con alta resistencia a la corrosión Y: Tipo flexible S: Especificación estándar de tipo acero inoxidable
		｜ Sistema de transmisión S: Accionamiento lineal		｜ Método de montaje F: Tipo plano A: Tipo de ángulo

Tabla de especificaciones de tipo plano

Marco N°	paso PAG mm	Longitud estándar L mm	estándar Número de pines Nuevo Testamento	Espesor de la placa t mm	alfiler posición A mm	Ancho interior W mm	Ancho total Lw mm	Altura total 2 horas mm	tornillo Diámetro del orificio Φdm	Instalación tornillo tamaño	Longitud estándar masa kg	mínimo longitud mm	mínimo Número de pines	Datos DXF Datos CAD 3D
PDU020	20	800	40	4.5 （S:5）	10	12	21 （S:22）	22	4.5	M4	1.4 （S:1.5）	160	8	DXF・3DCAD
PDU022	22	792	36	4.5 （S:5）	11	16	25 （S:26）	25	4.5	M4	1.7 （S:1.9）	286	13	DXF・3DCAD
PDU030	30	780	26	6	15	19	31	32	6.5	M6	2.8 （S:2.8）	300	10	DXF・3DCAD
PDU035	35	770	22	9 （S:6）	17.5	22	40 （S:34）	38	8.8	M8	4.7 （S:3.4）	280	8	DXF・3DCAD
PDU040	40	800	20	9 （S:8）	20	28	46 （S:44）	45	10.8	M10	6 （S:5.5）	280	7	DXF・3DCAD
PDU050	50	1000	20	12 （S:9）	25	28	52 （S:46）	65	12.8	M12	13.2 （S:10.3）	300	6	DXF・3DCAD
PDU055	55	990	18	12 （S:9）	27.5	36	60 （S:54）	65	12.8	M12	14 （S:11.2）	495	9	DXF・3DCAD
PDU070	70	980	14	16 （S:10）	35	40	72 （S:60）	75	17	M16	20.6 （S:14.3）	420	6	DXF・3DCAD
PDU080	80	960	12	16 （S:12）	40	42	74 （S:66）	90	17	M16	24.6 （S:19.6）	560	7	DXF・3DCAD
PDU090	90	990	11	19 （S:12）	45	52	90 （S:76）	100	22	M20	33.9 （S:24）	540	6	DXF・3DCAD
PDU120	120	960	8	22	60	68	112	150	32	M30	56.6	480	4	DXF・3DCAD
PDU150	150	1200	8	22	75	94	138	150	39	M36	82.5	900	6	DXF・3DCAD
PDU180	180	1260	7	30	90	112	172	200	45	M42	148.6	1080	6	DXF・3DCAD
PDU240	240	1200	5	38	120	150	226	250	52	M48	235.6	1200	5	DXF・3DCAD

*La S en la tabla indica las dimensiones y el peso del tipo de acero inoxidable.
*Los tipos de acero inoxidable con números de marco PDU070 o superiores solo están disponibles en tipo plano.
*Los números de bastidor PDU120 y superiores solo están disponibles en tipo acero.

Volver al inicio de esta página

Tabla de especificaciones de tipo de ángulo

Marco N°	paso PAG mm	Longitud estándar L mm	estándar Número de pines Nuevo Testamento	Ancho interior W mm	Ancho total Lw mm	Ana Gurú ancho de pierna D mm	Altura del corazón		Orificios de montaje posición mi mm	cara final B mm	Orificios de montaje paso Pb mm	Instalación Anaman distancia Pb incógnita (nc-1) mm	Instalación Número de agujeros (un lado) Carolina del Norte	Instalación Diámetro del orificio Φdb mm	Instalación tornillo tamaño	Longitud estándar masa kg	mínimo longitud mm	mínimo Número de pines
Marco N°	paso PAG mm	Longitud estándar L mm	estándar Número de pines Nuevo Testamento	Ancho interior W mm	Ancho total Lw mm	Ana Gurú ancho de pierna D mm	H mm	K mm	Orificios de montaje posición mi mm	cara final B mm	Orificios de montaje paso Pb mm	Instalación Anaman distancia Pb incógnita (nc-1) mm	Instalación Número de agujeros (un lado) Carolina del Norte	Instalación Diámetro del orificio Φdb mm	Instalación tornillo tamaño	Longitud estándar masa kg	mínimo longitud mm	mínimo Número de pines
PDU020	20	800	40	12	72	30	20	10	56	20	120	720	7	9	M8	2.4 （S:2.4）	160	8
PDU022	22	792	36	16	96	40	27	13	60	22	88	704	9	11	M10	3.3 （S:3.3）	132	6
PDU030	30	780	26	19	119	50	28	22	69	30	120	720	7	13.5	M12	7.5 （S:7.5）	180	6
PDU035	35	770	22	22	122	50	30	20	76	35	140	700	6	13.5	M12	7.7 （S:7.5）	210	6
PDU040	40	800	20	28	128	50	28	22	88	40	120	720	7	13.5	M12	8.6 （S:8.5）	320	8
PDU050	50	1000	20	28	158	65	40	25	104	50	150	900	7	17.5	M16	17.2 （S:13.8）	250	5
PDU055	55	990	18	36	166	65	37	28	112	55	165	825	6	17.5	M16	18 （S:14.8）	440	8
PDU070	70	980	14	40	190	75	43	32	130	70	210	840	5	17.5	M16	29	560	8
PDU080	80	960	12	42	222	90	55	35	142	80	160	800	6	22	M20	37	480	6
PDU090	90	990	11	52	252	100	55	45	162	90	180	720	5	22	M20	44.6	540	6
PDU120	120	960	8	68	368	150	85	65	232	120	240	720	4	33	M30	91	480	4
PDU150	150	1200	8	94	394	150	85	65	270	150	300	900	4	39	M36	134	900	6
PDU180	180	1260	7	112	462	175	125	95	Por favor, póngase en contacto con nosotros por separado.						M42	233	1260	7
PDU240	240	1200	5	150	554	202	157	119	Por favor, póngase en contacto con nosotros por separado.						M48	362	1200	5

Volver al inicio de esta página

Engranajes de pasador para accionamiento lineal: tipos y especificaciones

Ejemplo de visualización del número de modelo

PDU050	-	S	G	B	014T	-	R
｜ Número de fotograma		｜｜	｜ engranaje de pasador	｜｜	｜ Número de dientes		｜ especificación Sin símbolo: Tipo de acero estándar K: Tipo de acero con niquelado químico R: Tipo de acero con alta resistencia a la corrosión Y: Tipo flexible S: Especificación estándar de tipo acero inoxidable
		｜ Sistema de transmisión S: Accionamiento lineal		｜ tipo de engranaje de pasador B: Tipo de buje único C: Tipo de buje doble

Especificaciones de producción

*También se pueden fabricar materiales distintos de los mencionados anteriormente.
*También nos encargamos del acabado de los agujeros del eje.
	Tipo de acero	Tipo de acero inoxidable
Material	Acero al carbono para estructuras de máquinas	acero inoxidable
Estructura	Tipo B Tipo C
Punta de diente endurecida	endurecimiento por inducción	Ninguno

Volver al inicio de esta página

Rango de número de dientes aplicable al engranaje de pasadores

○: Se puede utilizar
△: La carga tangencial puede disminuir según las condiciones de uso. Por favor, póngase en contacto con nosotros.
×: No se puede utilizar debido a la reducción de la tasa de mallado.
Número de dientes Nuevo Testamento	línea recta estante	molinillo circunscrito								molinillo de viento inscrito
Número de dientes Nuevo Testamento	línea recta estante	60	70	80	100	150	200	250	300	60	70	80	100	150	200	250
11	×	×	×	×	×	×	×	×	×	○	○	○	○	×	×	×
12	△	×	×	×	×	×	×	×	×	○	○	○	○	○	○	○
13	○	×	×	×	×	×	△	△	△	○	○	○	○	○	○	○
14	○	×	×	△	△	△	△	△	△	○	○	○	○	○	○	○
15	○	△	△	△	△	△	△	△	△	○	○	○	○	○	○	○
16	○	△	△	△	△	△	△	△	△	○	○	○	○	○	○	○
17	○	△	△	△	△	△	△	△	○	○	○	○	○	○	○	○
18	○	△	△	△	△	△	△	○	○	○	○	○	○	○	○	○
19	○	△	△	△	△	○	○	○	○	○	○	○	○	○	○	○
20	○	△	△	△	○	○	○	○	○	○	○	○	○	○	○	○
21	○	△	△	○	○	○	○	○	○	○	○	○	○	○	○	○
22	○	△	○	○	○	○	○	○	○	○	○	○	○	○	○	○
23	○	△	○	○	○	○	○	○	○	○	○	○	○	○	○	○
24 o más	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○

Tabla de especificaciones de engranajes de pasador para accionamiento lineal

Número de fotograma
(

Haz clic para seleccionar por número de dientes.
Ver detalles.)

paso
PAG
mm

Diámetro del rodillo
d
mm

ancho del diente del engranaje de pasador
T
mm

PDU020　

10.16

Número de modelo	Número de dientes Nuevo Testamento	círculo primitivo diámetro ΦDa mm	Diámetro exterior ΦDo mm	Diámetro del orificio del eje Φd mm	Centro
Número de modelo	Número de dientes Nuevo Testamento	círculo primitivo diámetro ΦDa mm	Diámetro exterior ΦDo mm	Orificio piloto	diámetro ΦDH mm	longitud LH mm
PDU020-SGB013T,　PDU020-SGC013T PDU020-SGB013T-S,　PDU020-SGC013T-S	13	84.76	100	12.7	50	30
PDU020-SGB014T,　PDU020-SGC014T PDU020-SGB014T-S,　PDU020-SGC014T-S	14	91.13	106	12.7	50	30
PDU020-SGB015T,　PDU020-SGC015T PDU020-SGB015T-S,　PDU020-SGC015T-S	15	97.29	111	12.7	50	30

PDU022　

11.91

Número de modelo	Número de dientes Nuevo Testamento	círculo primitivo diámetro ΦDa mm	Diámetro exterior ΦDo mm	Diámetro del orificio del eje Φd mm	Centro
Número de modelo	Número de dientes Nuevo Testamento	círculo primitivo diámetro ΦDa mm	Diámetro exterior ΦDo mm	Orificio piloto	diámetro ΦDH mm	longitud LH mm
PDU022-SGB013T,　PDU022-SGC013T PDU022-SGB013T-S,　PDU022-SGC013T-S	13	93.44	110	15.9	60	40
PDU022-SGB014T,　PDU022-SGC014T PDU022-SGB014T-S,　PDU022-SGC014T-S	14	100.44	117	15.9	60	40
PDU022-SGB015T,　PDU022-SGC015T PDU022-SGB015T-S,　PDU022-SGC015T-S	15	107.04	122	15.9	60	40

PDU030　

15.88

Número de modelo	Número de dientes Nuevo Testamento	círculo primitivo diámetro ΦDa mm	Diámetro exterior ΦDo mm	Diámetro del orificio del eje Φd mm	Centro
Número de modelo	Número de dientes Nuevo Testamento	círculo primitivo diámetro ΦDa mm	Diámetro exterior ΦDo mm	Orificio piloto	diámetro ΦDH mm	longitud LH mm
PDU030-SGB013T,　PDU030-SGC013T PDU030-SGB013T-R,　PDU030-SGC013T-R PDU030-SGB013T-S,　PDU030-SGC013T-S	13	126.94	150	19	80	50
PDU030-SGB014T,　PDU030-SGC014T PDU030-SGB014T-R,　PDU030-SGC014T-R PDU030-SGB014T-S,　PDU030-SGC014T-S	14	136.49	158	19	80	50
PDU030-SGB015T,　PDU030-SGC015T PDU030-SGB015T-R,　PDU030-SGC015T-R PDU030-SGB015T-S,　PDU030-SGC015T-S	15	145.84	167	19	80	50

PDU035　

19.05

Número de modelo	Número de dientes Nuevo Testamento	círculo primitivo diámetro ΦDa mm	Diámetro exterior ΦDo mm	Diámetro del orificio del eje Φd mm	Centro
Número de modelo	Número de dientes Nuevo Testamento	círculo primitivo diámetro ΦDa mm	Diámetro exterior ΦDo mm	Orificio piloto	diámetro ΦDH mm	longitud LH mm
PDU035-SGB013T,　PDU035-SGC013T PDU035-SGB013T-R,　PDU035-SGC013T-R PDU035-SGB013T-S,　PDU035-SGC013T-S	13	148.43	175	23	95	80
PDU035-SGB014T,　PDU035-SGC014T PDU035-SGB014T-R,　PDU035-SGC014T-R PDU035-SGB014T-S,　PDU035-SGC014T-S	14	159.57	185	23	110	90
PDU035-SGB015T,　PDU035-SGC015T PDU035-SGB015T-R,　PDU035-SGC015T-R PDU035-SGB015T-S,　PDU035-SGC015T-S	15	170.51	194	28	110	90

PDU040　

22.23

Número de modelo	Número de dientes Nuevo Testamento	círculo primitivo diámetro ΦDa mm	Diámetro exterior ΦDo mm	Diámetro del orificio del eje Φd mm	Centro
Número de modelo	Número de dientes Nuevo Testamento	círculo primitivo diámetro ΦDa mm	Diámetro exterior ΦDo mm	Orificio piloto	diámetro ΦDH mm	longitud LH mm
PDU040-SGB013T,　PDU040-SGC013T PDU040-SGB013T-R,　PDU040-SGC013T-R PDU040-SGB013T-S,　PDU040-SGC013T-S	13	169.92	200	28	110	90
PDU040-SGB014T,　PDU040-SGC014T PDU040-SGB014T-R,　PDU040-SGC014T-R PDU040-SGB014T-S,　PDU040-SGC014T-S	14	182.65	211	28	120	100
PDU040-SGB015T,　PDU040-SGC015T PDU040-SGB015T-R,　PDU040-SGC015T-R PDU040-SGB015T-S,　PDU040-SGC015T-S	15	194.99	222	33	120	100

PDU050　

25.4

Número de modelo	Número de dientes Nuevo Testamento	círculo primitivo diámetro ΦDa mm	Diámetro exterior ΦDo mm	Diámetro del orificio del eje Φd mm	Centro
Número de modelo	Número de dientes Nuevo Testamento	círculo primitivo diámetro ΦDa mm	Diámetro exterior ΦDo mm	Orificio piloto	diámetro ΦDH mm	longitud LH mm
PDU050-SGB013T,　PDU050-SGC013T PDU050-SGB013T-R,　PDU050-SGC013T-R PDU050-SGB013T-S,　PDU050-SGC013T-S	13	211.7	250	33	130	100
PDU050-SGB014T,　PDU050-SGC014T PDU050-SGB014T-R,　PDU050-SGC014T-R PDU050-SGB014T-S,　PDU050-SGC014T-S	14	227.62	264	33	130	110
PDU050-SGB015T,　PDU050-SGC015T PDU050-SGB015T-R,　PDU050-SGC015T-R PDU050-SGB015T-S,　PDU050-SGC015T-S	15	243.13	277	33	130	110

PDU055　

28.58

Número de modelo	Número de dientes Nuevo Testamento	círculo primitivo diámetro ΦDa mm	Diámetro exterior ΦDo mm	Diámetro del orificio del eje Φd mm	Centro
Número de modelo	Número de dientes Nuevo Testamento	círculo primitivo diámetro ΦDa mm	Diámetro exterior ΦDo mm	Orificio piloto	diámetro ΦDH mm	longitud LH mm
PDU055-SGB013T,　PDU055-SGC013T PDU055-SGB013T-R,　PDU055-SGC013T-R PDU055-SGB013T-S,　PDU055-SGC013T-S	13	232.79	275	33	150	140
PDU055-SGB014T,　PDU055-SGC014T PDU055-SGB014T-R,　PDU055-SGC014T-R PDU055-SGB014T-S,　PDU055-SGC014T-S	14	250.3	290	33	160	140
PDU055-SGB015T,　PDU055-SGC015T PDU055-SGB015T-R,　PDU055-SGC015T-R PDU055-SGB015T-S,　PDU055-SGC015T-S	15	267.41	305	33	160	140

PDU070　

35.71

Número de modelo	Número de dientes Nuevo Testamento	círculo primitivo diámetro ΦDa mm	Diámetro exterior ΦDo mm	Diámetro del orificio del eje Φd mm	Centro
Número de modelo	Número de dientes Nuevo Testamento	círculo primitivo diámetro ΦDa mm	Diámetro exterior ΦDo mm	Orificio piloto	diámetro ΦDH mm	longitud LH mm
PDU070-SGB013T,　PDU070-SGC013T PDU070-SGB013T-R,　PDU070-SGC013T-R PDU070-SGB013T-S,　PDU070-SGC013T-S	13	295.66	349	43	180	160
PDU070-SGB014T,　PDU070-SGC014T PDU070-SGB014T-R,　PDU070-SGC014T-R PDU070-SGB014T-S,　PDU070-SGC014T-S	14	317.94	368	43	180	160
PDU070-SGB015T,　PDU070-SGC015T PDU070-SGB015T-R,　PDU070-SGC015T-R PDU070-SGB015T-S,　PDU070-SGC015T-S	15	339.83	388	43	180	160

PDU080　

39.68

Número de modelo	Número de dientes Nuevo Testamento	círculo primitivo diámetro ΦDa mm	Diámetro exterior ΦDo mm	Diámetro del orificio del eje Φd mm	Centro
Número de modelo	Número de dientes Nuevo Testamento	círculo primitivo diámetro ΦDa mm	Diámetro exterior ΦDo mm	Orificio piloto	diámetro ΦDH mm	longitud LH mm
PDU080-SGB013T,　PDU080-SGC013T PDU080-SGB013T-R,　PDU080-SGC013T-R PDU080-SGB013T-S,　PDU080-SGC013T-S	13	337.64	399	43	190	160
PDU080-SGB014T,　PDU080-SGC014T PDU080-SGB014T-R,　PDU080-SGC014T-R PDU080-SGB014T-S,　PDU080-SGC014T-S	14	363.11	421	43	200	180
PDU080-SGB015T,　PDU080-SGC015T PDU080-SGB015T-R,　PDU080-SGC015T-R PDU080-SGB015T-S,　PDU080-SGC015T-S	15	388.17	443	43	200	180

PDU090　

47.63

Número de modelo	Número de dientes Nuevo Testamento	círculo primitivo diámetro ΦDa mm	Diámetro exterior ΦDo mm	Diámetro del orificio del eje Φd mm	Centro
Número de modelo	Número de dientes Nuevo Testamento	círculo primitivo diámetro ΦDa mm	Diámetro exterior ΦDo mm	Orificio piloto	diámetro ΦDH mm	longitud LH mm
PDU090-SGB013T,　PDU090-SGC013T PDU090-SGB013T-R,　PDU090-SGC013T-R PDU090-SGB013T-S,　PDU090-SGC013T-S	13	380.42	449	43	220	190
PDU090-SGB014T,　PDU090-SGC014T PDU090-SGB014T-R,　PDU090-SGC014T-R PDU090-SGB014T-S,　PDU090-SGC014T-S	14	409.07	474	43	230	210
PDU090-SGB015T,　PDU090-SGC015T PDU090-SGB015T-R,　PDU090-SGC015T-R PDU090-SGB015T-S,　PDU090-SGC015T-S	15	437.32	498	63	230	210

PDU120　

120

63.5

Número de modelo	Número de dientes Nuevo Testamento	círculo primitivo diámetro ΦDa mm	Diámetro exterior ΦDo mm	Diámetro del orificio del eje Φd mm	Centro
Número de modelo	Número de dientes Nuevo Testamento	círculo primitivo diámetro ΦDa mm	Diámetro exterior ΦDo mm	Orificio piloto	diámetro ΦDH mm	longitud LH mm
PDU120-SGB013T,　PDU120-SGC013T PDU120-SGB013T-R,　PDU120-SGC013T-R	13	508.56	599	63	270	250
PDU120-SGB014T,　PDU120-SGC014T PDU120-SGB014T-R,　PDU120-SGC014T-R	14	546.76	632	63	270	250
PDU120-SGB015T,　PDU120-SGC015T PDU120-SGB015T-R,　PDU120-SGC015T-R	15	582.96	664	63	280	260

PDU150　

150

79.38

Número de modelo	Número de dientes Nuevo Testamento	círculo primitivo diámetro ΦDa mm	Diámetro exterior ΦDo mm	Diámetro del orificio del eje Φd mm	Centro
Número de modelo	Número de dientes Nuevo Testamento	círculo primitivo diámetro ΦDa mm	Diámetro exterior ΦDo mm	Orificio piloto	diámetro ΦDH mm	longitud LH mm
PDU150-SGB013T,　PDU150-SGC013T	13	635.7	749	120	260	250
PDU150-SGB014T,　PDU150-SGC014T	14	683.45	790	120	280	270
PDU150-SGB015T,　PDU150-SGC015T	15	728.7	830	120	290	290

PDU180　

180

95.25

Número de modelo	Número de dientes Nuevo Testamento	círculo primitivo diámetro ΦDa mm	Diámetro exterior ΦDo mm	Diámetro del orificio del eje Φd mm	Centro
Número de modelo	Número de dientes Nuevo Testamento	círculo primitivo diámetro ΦDa mm	Diámetro exterior ΦDo mm	Orificio piloto	diámetro ΦDH mm	longitud LH mm
PDU180-SGB013T,　PDU180-SGC013T	13	762.85	899	160	310	300
PDU180-SGB014T,　PDU180-SGC014T	14	820.14	948	160	360	320
PDU180-SGB015T,　PDU180-SGC015T	15	874.44	996	160	360	340

PDU240　

240

127

120

Número de modelo	Número de dientes Nuevo Testamento	círculo primitivo diámetro ΦDa mm	Diámetro exterior ΦDo mm	Diámetro del orificio del eje Φd mm	Centro
Número de modelo	Número de dientes Nuevo Testamento	círculo primitivo diámetro ΦDa mm	Diámetro exterior ΦDo mm	Orificio piloto	diámetro ΦDH mm	longitud LH mm
PDU240-SGB013T,　PDU240-SGC013T	13	1017.13	1198	160	460	400
PDU240-SGB014T,　PDU240-SGC014T	14	1093.52	1264	160	460	400
PDU240-SGB015T,　PDU240-SGC015T	15	1165.92	1328	160	460	400
