RSローラチェーン 主要諸元
RS15-1
[Haz clic para ampliar]

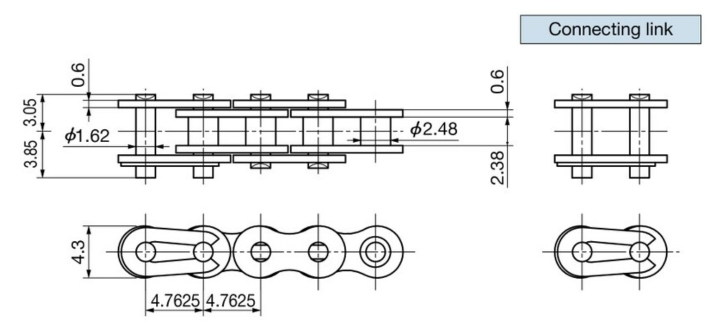

La imagen anterior es solo a título ilustrativo. Por favor, consulte los detalles a continuación y en los dibujos para obtener información precisa.
| ※ | Los datos CAD se proporcionarán a través de un enlace al sitio Biblioteca de planos CAD de CADENAS WEB2CAD Inc., "PARTcommunity". |
| ※ | Para consultas relacionadas con datos CAD y PARTcommunity, póngase en contacto con CADENAS WEB2CAD. Para consultas sobre CADENAS WEB2CAD Inc., consulte aquí (sitio externo). |
Catálogos y manuales de instrucciones
Especificaciones principales
| Tamaño y número de hilos |
Número de hilos | Mínimo Resistencia a la tracción kN {kgf} |
Promedio Resistencia a la tracción kN {kgf} |
Máxima tensión admisible kN {kgf} |
Masa aprox. kg/m |
Número de eslabones de unidad |
|---|---|---|---|---|---|---|
| RS15-1 | 1 | 1.77{180} | 2.26{230} | 0.31{32} | 0.075 | 210 |
注記
1.オフセットリンクはありませんので、偶数リンクでご使用ください。
2.ブシュチェーンです。ローラはありません。
3.M形継手リンク(JL)をご使用の場合の最大許容張力は0.25kNになります。
4.ユニット在庫品です。
標準価格・納期
| Tipo | Unidad Tipo RP |
|---|---|
| Número de modelo | RS15-1-RP-U |
| 標準価格 | お問合せください |
| Plazo de entrega | お問合せください |
Eslabón de conexión aplicable
| Tipo | Eslabón de conexión |
|---|---|
| Número de modelo | RS15-1-MCJL |
| 標準価格 | お問合せください |
| Plazo de entrega | お問合せください |
Piñón aplicable
| Tipo | 1A | 1B | 1C | SD (Simple dual) |
Ajuste al
diámetro |
Bloqueo Tipo S |
Bloqueo Tipo N |
|---|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
 |
|
| Número de modelo básico | --- | RS15-1B□T | --- | --- | --- | --- | --- |
| Rango de número de dientes | 11T～35T |
