especificaciones principales Cadena de transmisión de acero inoxidable Serie SS
RS11-SS-1
[Haz clic para ampliar]
*Esta es una imagen de referencia.
Dibujo de contorno en PDF
Póngase en contacto con nosotros.
Planos DXF y datos CAD 3D
| ※ | Los datos CAD se proporcionarán a través de un enlace al sitio Biblioteca de planos CAD de CADENAS WEB2CAD Inc., "PARTcommunity". |
| ※ | Para consultas sobre datos CAD y PARTcommunity, póngase en contacto con Cadenas Web2CAD. CADENAS WEB2CAD Inc. TEL: (03)5961‐5031 FAX: (03)5961‐5032 |
Catálogos y manuales de instrucciones
Especificaciones principales
| Tamaño y especificaciones número de hilos |
Número de hilos | carga máxima admisible kN {kgf} |
Masa Aproximada kg/m |
Número de eslabones de unidad |
|---|---|---|---|---|
| RS11-SS-1 | 1 | 0.05{5} | 0.052 | 134 |
Nota
1. Es cadena con casquillos. No tiene rodillos.
2. El enlace de conexión tiene forma pasador de clip y remaches de fijación en ambos lados.
3. No hay Eslabón acodado, por lo tanto, utilice un número par de enlaces.
4. La unidad está en stock.

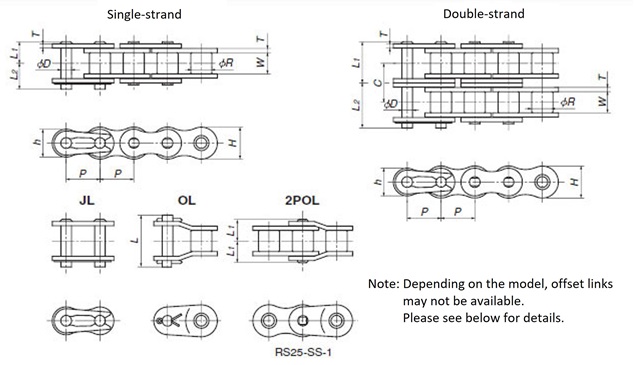

Dimensiones principales (mm)
| Paso P |
Diámetro del casquillo R |
Ancho enlace interno W |
Placa | Pasador | ||||
|---|---|---|---|---|---|---|---|---|
| T | H | h | D | L1 | L2 | |||
| 3.7465 | 2.285 | 1.83 | 0.38 | 3.5 | 3.5 | 1.57 | 2.275 | 3.165 |
Eslabón de conexión aplicable
| Tipo | Eslabón de conexión |
|---|---|
| Número de modelo | RS11-SS-1-MCJL |
| 標準価格 | Póngase en contacto con nosotros. |
| Plazo de entrega | Póngase en contacto con nosotros. |
