Lista de opciones de Toughroller
*Todos los productos se fabrican bajo pedido.
adjunto

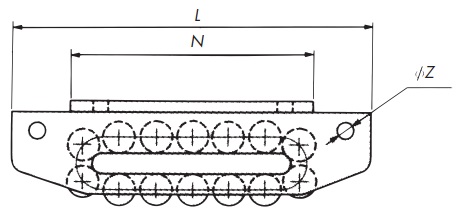

■Tipo de placa lateral extendida
interconexión de cambio de dirección manual
- Este es un producto soldado y no se puede adaptar posteriormente.
[Haga clic para ampliar]
| Número de modelo de cuerpo principal aplicable | L mm |
Z mm |
masa kg |
|---|---|---|---|
| TUF-J | 170 | 17 | 3 |
| TUF-6 | 230 | 17 | 6 |
| TUF12 | 300 | 17 | 12 |
| TUF25 | 400 | 22 | 33 |
| TUF1P | 230 | 17 | 2.4 |
| TUF2P | 300 | 17 | 6 |
| TUF4P | 400 | 22 | 19 |

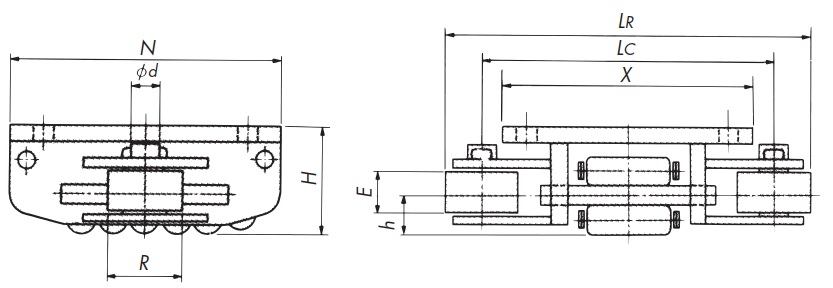

■Con rodillos guía horizontales
Cuando la carga de empuje actúa para prevenir la vibración lateral
- Existen tipos que se pueden acoplar a un lado y tipos que se pueden acoplar a ambos lados.
- Este es un producto soldado y no se puede adaptar posteriormente.
[Haga clic para ampliar]
| Número de modelo de cuerpo principal aplicable | N | X | H | R | E | d | h | LC | LR |
|---|---|---|---|---|---|---|---|---|---|
| TUF-J | 120 | 135 | 51.1 | 38 | 16 | 14.5 | 20 | 142 | 180 |
| TUF6 | 160 | 150 | 66 | 44.5 | 23 | 22 | 27 | 174 | 218 |
| TUF12 | 210 | 200 | 85 | 60 | 38 | 22 | 40 | 220 | 280 |
| TUF25 | 300 | 250 | 130 | 75 | 62 | 31.5 | 60 | 285 | 360 |

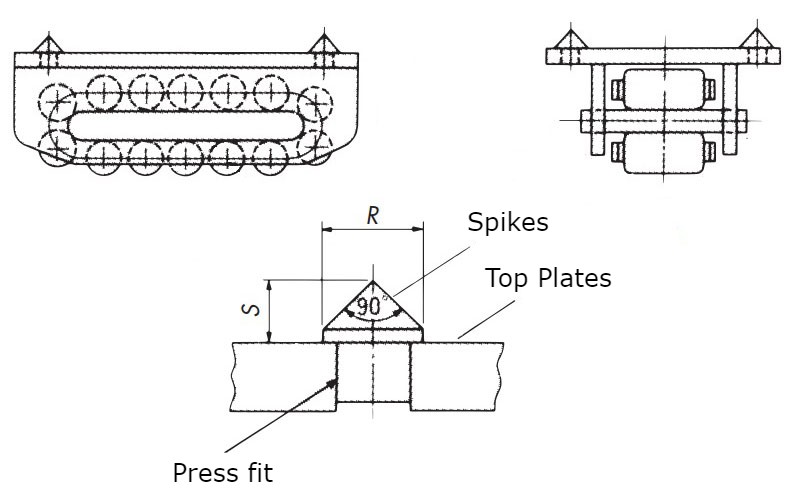

■Con púas
Para palets de madera
[Haga clic para ampliar]
| Número de modelo de cuerpo principal aplicable | R | S |
|---|---|---|
| TUF-J | 12 | 7 |
| TUF6 | 14 | 8 |
| TUF12 | 19 | 10.5 |

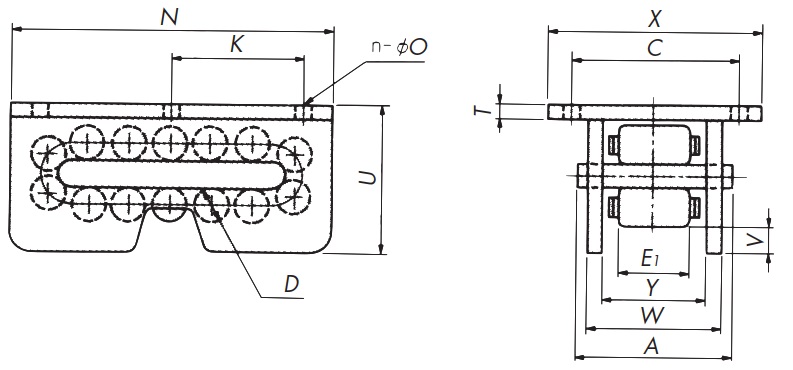

■ Tipo de falda
Cuando la carga de empuje actúa para prevenir la vibración lateral
- Existen tipos que se pueden acoplar a un lado y tipos que se pueden acoplar a ambos lados.
- *Es común encontrar faldas asimétricas.
- Este es un producto soldado y no se puede adaptar posteriormente.
[Haga clic para ampliar]
| Número de modelo de cuerpo principal aplicable | U mm |
V mm |
Y mm |
Masa kg (con faldas a ambos lados) |
|---|---|---|---|---|
| TUF-J | 65 | 14.0 | 56.5 | 3 |
| TUF6 | 85 | 19.2 | 72 | 6.3 |
| TUF12 | 112 | 27.0 | 100 | 14.5 |
| TUF25 | 166 | 36.0 | 130 | 37.8 |
■Con almohadillas de goma
Para palets de madera
- Distribuye el peso de manera uniforme y es adecuado para prevenir deslizamientos en superficies de carretera irregulares.
■Con raspador
Cuando hay suciedad en la superficie del riel
- Este es un producto soldado y no se puede adaptar posteriormente.
opción

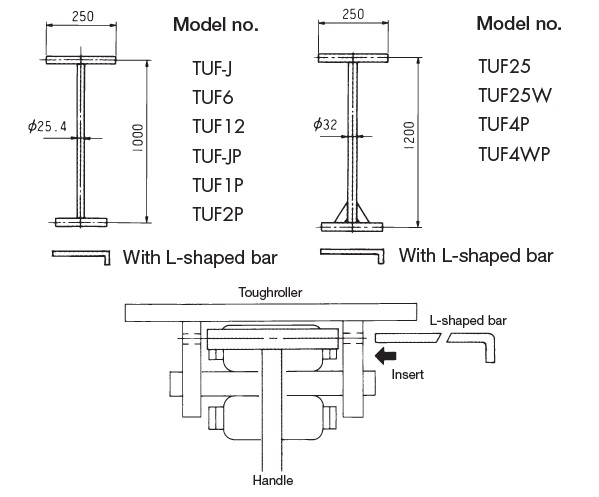

■Manija
guía
- La pieza principal que se puede acoplar es del tipo de placa lateral extendida.
[Haga clic para ampliar]

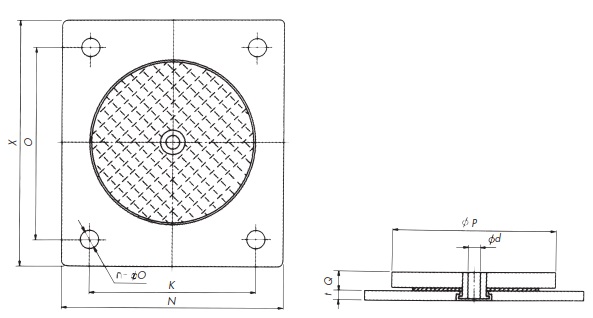

■ Tocadiscos
Para cambiar de dirección
- Se puede fijar a la placa superior del Toughroller con pernos.
[Haga clic para ampliar]
| Número de modelo de cuerpo principal aplicable | P mm |
d mm |
Q mm |
t mm |
Perno de montaje | masa kg |
|---|---|---|---|---|---|---|
| TUF-J | 90 | 7 | 10 | 6 | M8 | 1.3 |
| TUF1P, TUF6 | 120 | 10 | 13 | 6 | M10 | 2.4 |
| TUF2P, TUF12 | 160 | 14 | 13 | 9 | M12 | 5.3 |
| TUF4P, TUF25 | 200 | 17.5 | 17 | 12 | M16 | 12.1 |
