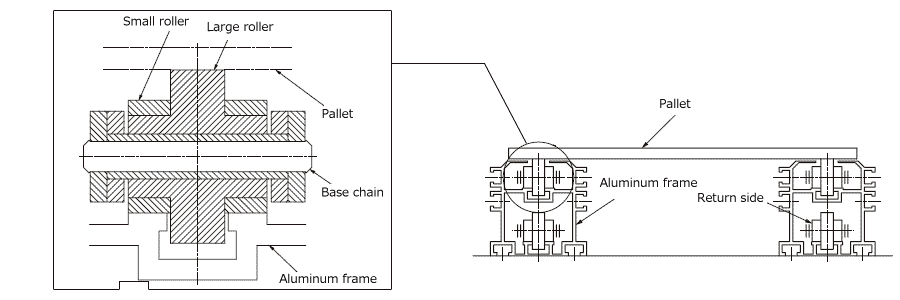

Principio de cadena Double Plus

・Velocidad de la cadena: ν

・Velocidad de palet: V

・Radio de rodillo pequeño: r

・Radio del rodillo de gran diámetro: R

La fricción entre el rodillo de gran diámetro (marcado con un círculo) y el rodillo de pequeño diámetro (marcado con un círculo) hace que giren en la misma dirección.

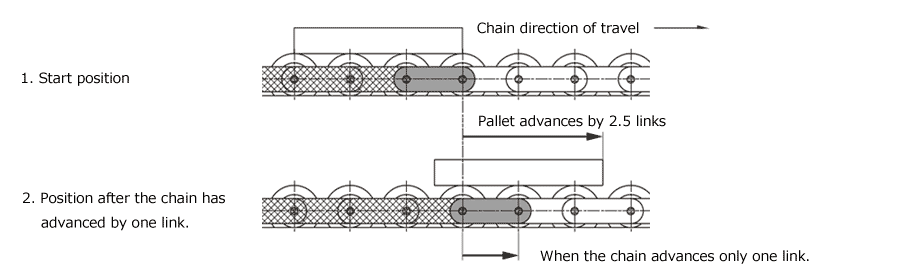

Debido a la relación de diámetros de los rodillos, la velocidad de las mercancías transportadas es 2,5 veces la velocidad de la cadena.

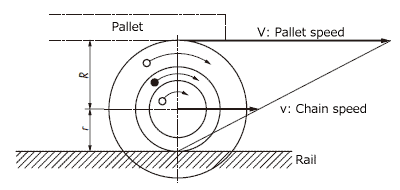

Cuando la cadena se desplaza a una velocidad ν, la velocidad periférica de los rodillos de diámetro pequeño (velocidad de rodadura de la superficie de rodadura del riel) es ν.
En este momento, el rodillo de gran diámetro y el rodillo de pequeño diámetro giran a la misma velocidad angular.
La velocidad periférica del rodillo de gran diámetro se calcula a partir de la relación de radios (R/r) × ν.

Por lo tanto, la velocidad del objeto transportado, V, es la suma de la velocidad periférica (R/r) x ν y la velocidad de la cadena ν.

V=(R/r)×ν+ν

V=(R/r+1)×ν

Aquí, la relación de radios (R/r) es ≒ 1,5,

V≒(1.5+1)

ν≒2.5ν

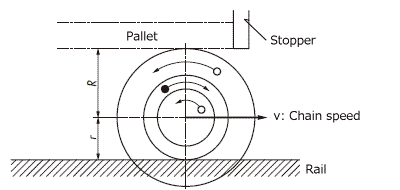

Dado que la fuerza de frenado actúa sobre el rodillo de mayor diámetro (marcado con un círculo),
El rodillo de gran diámetro y el rodillo de pequeño diámetro (marcado con ●) se deslizan entre ellos, lo que da como resultado un flujo libre.
