especificaciones principales de los accesorios cadena superior
TPUN-LH専用コーナディスク：TP-C12723T-CD
[Haz clic para ampliar]
*Esta es una imagen de referencia.

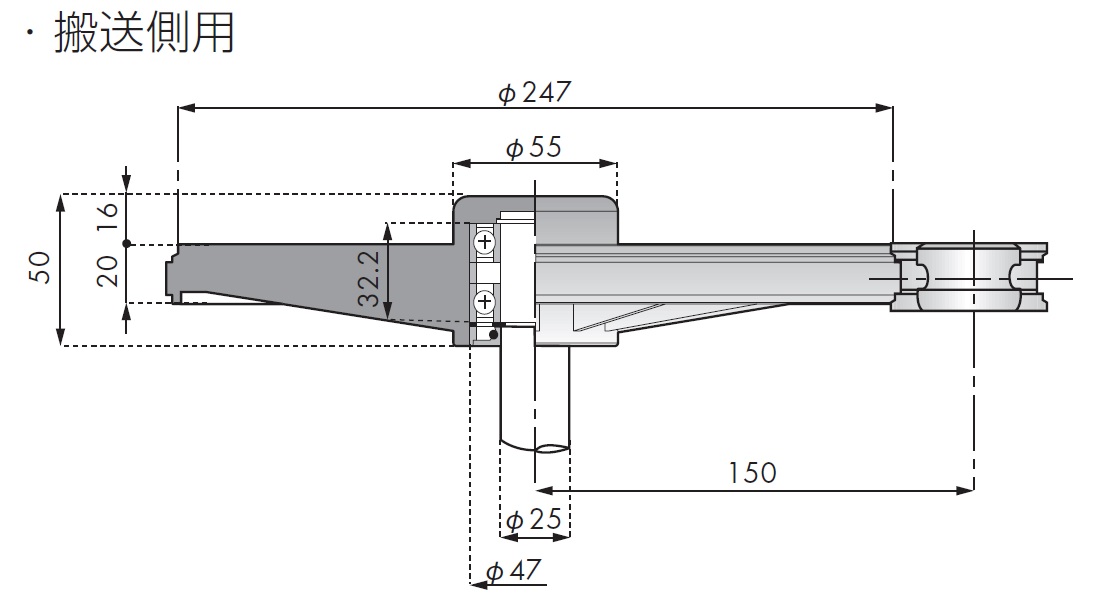

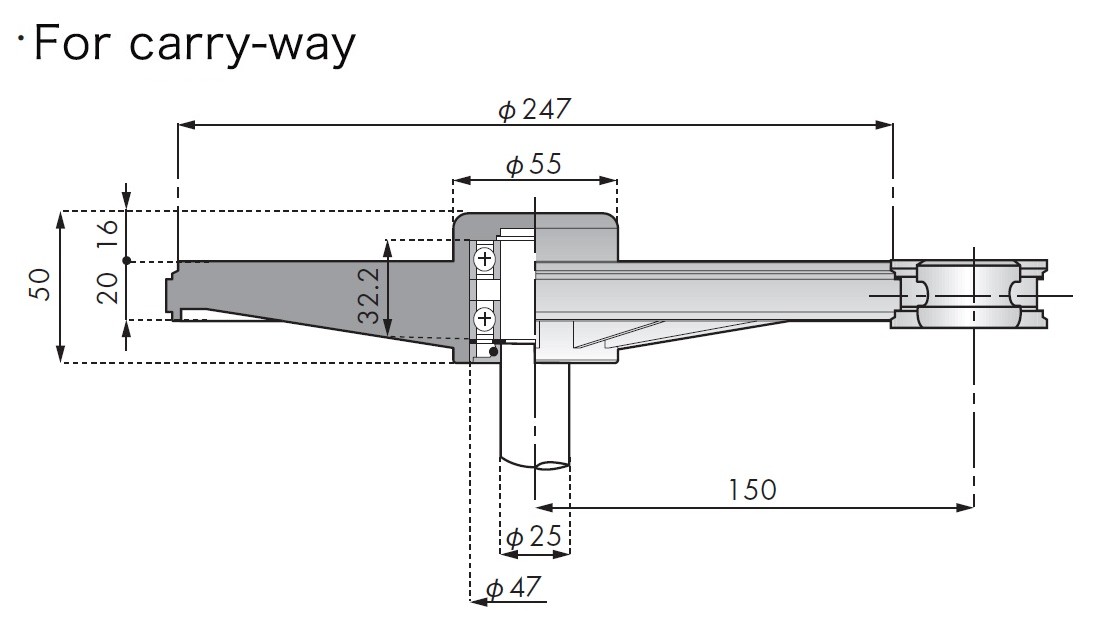

Dibujo de contorno en PDF
Datos Planos DXF
Consulte la tabla a continuación.
(Haga clic aquí para obtener una lista de datos DXF)
Catálogos y manuales de instrucciones
Cadena aplicable
TPUN535-LH, TPUN550-LH
Especificaciones principales
| Aplicable | Para el lado del transporte | Para el lado de retorno |
|---|---|---|
| Número de modelo | TP-C12723T-CD | TP-C12725T-CD |
| Material | poliamida reforzada | |
| Color de apariencia | negro | |
| Material de rodamiento | acero | |
| Radio de curvatura del lado de la cadena mm | R150 | |
| Datos Planos DXF | DXF | DXF |
| 標準価格 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. |
| Plazo de entrega | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. |
Nota
1. La única diferencia entre las versiones del lado de la cinta transportadora y del lado de retorno es si el eje puede pasar o no.
2. Los rodamientos, los anillos de sellado, etc., se enviarán por separado del cuerpo del disco.
