especificaciones principales de los accesorios cadena superior
TPUH-BO専用コーナディスク：TP-C12779T-CD

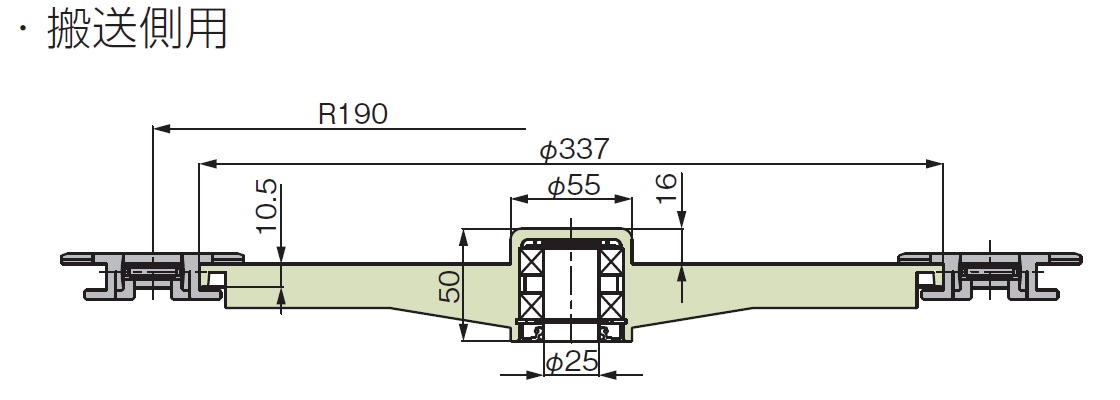

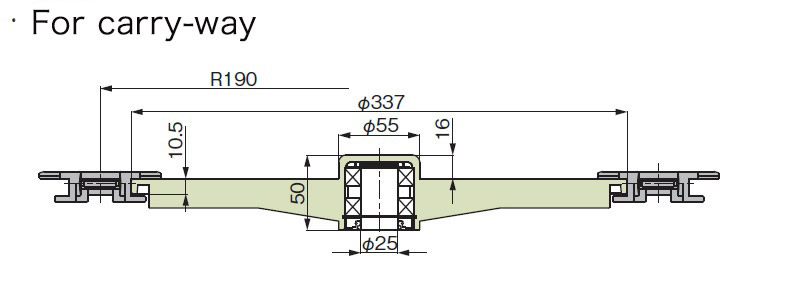

[Haga clic para ampliar]
Dibujo de contorno en PDF
Datos Planos DXF
Consulte la tabla a continuación.
(Haga clic aquí para obtener una lista de datos DXF)
Catálogos y manuales de instrucciones
Cadena aplicable
TPUH-BO
especificaciones principales
| Aplicable | Para el lado del transporte | Para el lado de retorno |
|---|---|---|
| Número de modelo | TP-C12779T-CD | TP-C12777T-CD |
| Material del cuerpo | Fabricado en poliamida | |
| Color de la carrocería | negro | |
| cojinete | 6005-2RS (25×47×12) | |
| Material del anillo de sellado | caucho NBR | |
| Anillo de retención del eje | Φ25 (DIN471) | |
| Masa aproximada kg | 0.98 | |
| Radio de curvatura del lado de la cadena mm | R190 | |
| Rango de temperatura de funcionamiento ℃ | -20～60 | |
| Datos Planos DXF | DXF | DXF |
| Precio estándar | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. |
| Plazo de entrega | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. |
Nota
1. No se recomienda para transportar contenedores inestables.
2. La única diferencia entre el lado de transporte y el lado de retorno es si se puede pasar el eje a través de ellos.
3. Los cojinetes, anillos de sellado, etc. se enviarán por separado del cuerpo del disco.
