Barra de punta deslizante para las series WT1300/WT1500/1510: WT-NB
[Haga clic para ampliar]
Dibujo de contorno en PDF
Consulte la tabla a continuación.
Datos Planos DXF
Consulte la tabla a continuación.
(Haga clic aquí para obtener una lista de datos DXF)
Datos CAD 3D
| ※ | Los datos CAD 3D se proporcionarán a través de un enlace al sitio Biblioteca de planos CAD de CADENAS Web2CAD Co., Ltd. "PARTcommunity". |
| ※ | Para consultas sobre datos CAD 3D y PARTcommunity, póngase en contacto con Cadenas Web2CAD. Cadenas Web to CAD Co., Ltd. TEL: (03)5961‐5031 FAX: (03)5961‐5032 |
Catálogos y manuales de instrucciones
Cadena aplicable
WT1306-W, WT1515VG-W, WT1515-W, WT1516-W, WT1505GTO-K, WT1505GTO-M, WT1505GTORN-K, WT1505-K, WT1505RN-K, WT1506-K
especificaciones principales
| Número de modelo | Grado del material | Precio | Plazo de entrega | Datos Planos DXF Dibujo de contorno en formato PDF |
|
|---|---|---|---|---|---|
| WT-NB76-10-301 | 10-301 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF | |
| WT-NB76-10-100M9 | 10-100M9 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | ||
| WT-NB76-CNO | SJ-CNO | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | ||
| WT-NB151-10-301 | 10-301 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF | |
| WT-NB151-10-100M9 | 10-100M9 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | ||
| WT-NB151-CNO | SJ-CNO | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | ||
| WT-NB302-10-301 | 10-301 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF | |
| WT-NB302-10-100M9 | 10-100M9 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | ||
| WT-NB302-CNO | SJ-CNO | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | ||
| WT-NB151TOL-10-301 | 10-301 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF | |
| WT-NB151TOL-10-100M9 | 10-100M9 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | ||
| WT-NB151TOL-CNO | SJ-CNO | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | ||
| WT-NB151TOR-10-301 | 10-301 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF | |
| WT-NB151TOR-10-100M9 | 10-100M9 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | ||
| WT-NB151TOR-CNO | SJ-CNO | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | ||
| WT-NB50-10-301 | 10-301 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF | |
| WT-NB50-10-100M9 | 10-100M9 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | ||
| WT-NB50-CNO | SJ-CNO | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | ||
| WT-NB99-10-301 | 10-301 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | DXF | |
| WT-NB99-10-100M9 | 10-100M9 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | ||
| WT-NB99-CNO | SJ-CNO | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | ||
Nota
1. Rango de temperatura de funcionamiento: 10-301, 10-100M9: -20 °C a 60 °C, SJ-CNO (poliamida especial): -20 °C a 80 °C
2. Velocidad admisible 10-301: 50 m/min o menos con lubricación, 30 m/min o menos sin lubricación, 10-100M9: 30 m/min o menos sin lubricación, SJ-CNO (poliamida especial): 50 m/min o menos
3. SJ-CNO (poliamida especial) se debe utilizar únicamente en entornos secos.
4. En cuanto a la Ley de Higiene Alimentaria (Notificación No. 370 del Ministerio de Salud y Bienestar), la poliamida especial (SJ-CNO) no cumple con la Ley de Higiene Alimentaria.
5. Durante la instalación, utilice pernos de cabeza baja, arandelas planas y arandelas elásticas, y aplique un agente antiaflojamiento en las roscas.
6. El tipo WT1306-W solo se puede utilizar con WT-NB50-10-301, WT-NB50-10-100M9, WT-NB50-CNO, WT-NB99-10-301, WT-NB99-10-100M9 y WT-NB99-CNO.
| Grado del material | Material | Color de apariencia | Objetivo |
|---|---|---|---|
| 10-301 | polietileno de ultra alto peso molecular | verde | Ideal para operaciones de lubricación con agua y líquidos deslizantes. |
| 10-100M9 | Polietileno de ultra alto peso molecular (producto que contiene aceite) | blanco | Ideal para conducción en seco con baja carga y baja velocidad. |
| SJ-CNO | Poliamida especial | púrpura | Ideal para conducción en seco, alta velocidad y con carga elevada. |

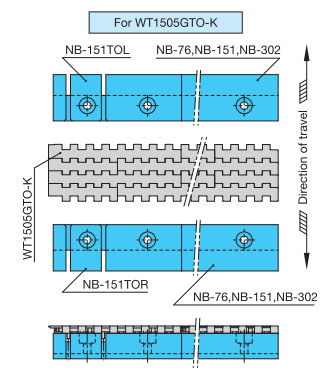

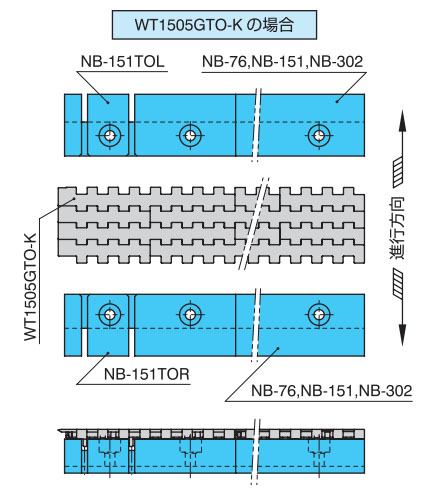

Ejemplo de diseño
[Haga clic para ampliar]
