especificaciones principales de las piezas de soporte del bastidor
Catálogos y manuales de instrucciones

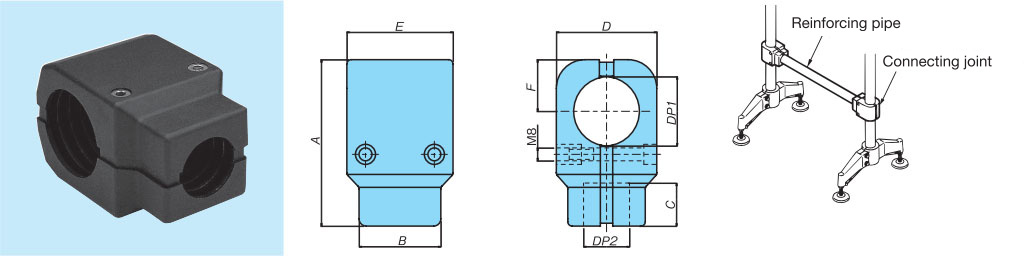

Articulación de conexión (AC)
El transportador se estabiliza conectando las dos patas del transportador.
[Haga clic para ampliar]
| Número de modelo | Material | Diámetro exterior de la tubería utilizada mm (diámetro nominal) |
DXF Forma datos |
Precio estándar | Plazo de entrega | PDF Dimensiones |
||
|---|---|---|---|---|---|---|---|---|
| Unidad principal | tornillo | Casquillo | ||||||
| TP-C14733T-CJ | poliamida reforzada | Acero inoxidable (SUS304) | Latón | 48.6 & 42.7 (1½ & 1¼) |
DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | |
| TP-C14746T-CJ | poliamida reforzada | Acero inoxidable (SUS304) | Latón | 60.5 & 42.7 (2 & 1¼) |
DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | |
| Número de modelo | DP1 | DP2 | A | B | C | D | E | F | Producto equivalente a MB |
|---|---|---|---|---|---|---|---|---|---|
| TP-C14733T-CJ | 48.6 | 42.7 | 122 | 62 | 40 | 78 | 78 | 39 | MB137-66813-CJ |
| TP-C14746T-CJ | 60.5 | 42.7 | 130 | 65 | 41 | 82 | 82 | 42.5 | MB137-6502-CJ |
