canal guía (GR)

Utilice esto para evitar que los artículos transportados se vuelquen y reducir los rayones.

[Haga clic para ampliar]

Número de modelo	Longitud estándar	Material	color	masa kilogramos/m	Producto equivalente a MB	DXF Forma datos	Precio estándar	Plazo de entrega	PDF Dimensiones

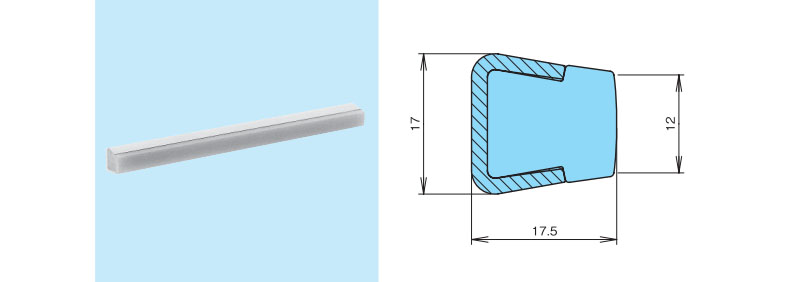

TP-C19S00130-3MT-GR	3m	polietileno de ultra alto peso molecular Marco de acero inoxidable	blanco	0.6	MB317-69072-GR	DXF	Póngase en contacto con nosotros.	Póngase en contacto con nosotros.	PDF

[Haga clic para ampliar]

Número de modelo	Longitud estándar	Material	color	masa kilogramos/m	Producto equivalente a MB	DXF Forma datos	Precio estándar	Plazo de entrega	PDF Dimensiones

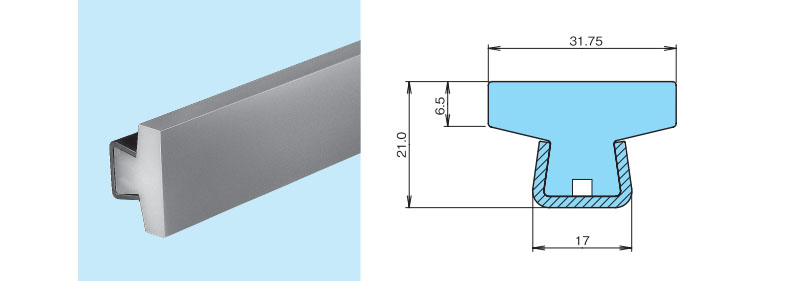

TP-C19S00165-3MT-GR	3m	polietileno de ultra alto peso molecular Marco de acero inoxidable	blanco	0.86	MB273-66791-GR	DXF	Póngase en contacto con nosotros.	Póngase en contacto con nosotros.	PDF

[Haga clic para ampliar]

Número de modelo	Longitud estándar	Material	color	masa kilogramos/m	Producto equivalente a MB	DXF Forma datos	Precio estándar	Plazo de entrega	PDF Dimensiones

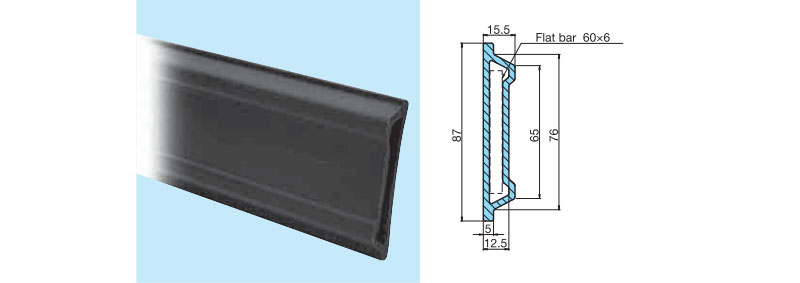

TP-C19050LT-GR	3m	polietileno de ultra alto peso molecular	negro	0.6	MB296-68811-GR	DXF	Póngase en contacto con nosotros.	Póngase en contacto con nosotros.	PDF

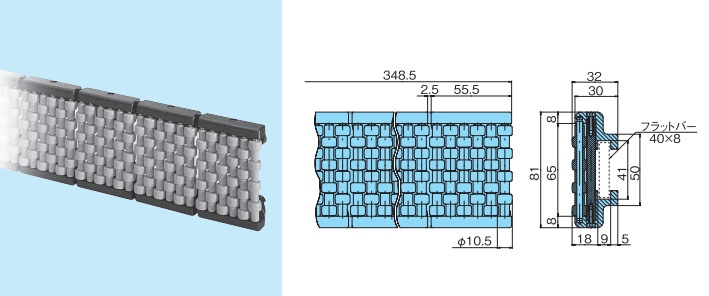

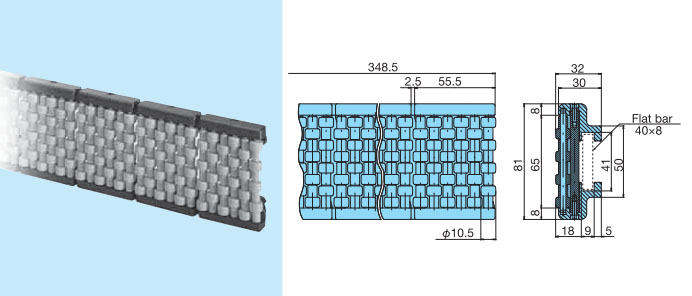

Guía lateral del módulo de rodillos (tipo curvo) (ARG)

Reduce rayones en artículos transportados en secciones curvas.

[Haga clic para ampliar]

Número de modelo	Longitud estándar mm	Material		Producto equivalente a MB	DXF Forma datos	Precio estándar	Plazo de entrega	PDF Dimensiones
		marco	Rodillos y pasadores
TP-C16801KT-ARG	348.5	poliamida reforzada	Poliacetal	MB580-603292-ARG	DXF	Póngase en contacto con nosotros.	Póngase en contacto con nosotros.	PDF

Nota

1. radio mínimo de curvatura lateral: interior R250, exterior R300

Úselo con barra plana de 2,40 x 8.
