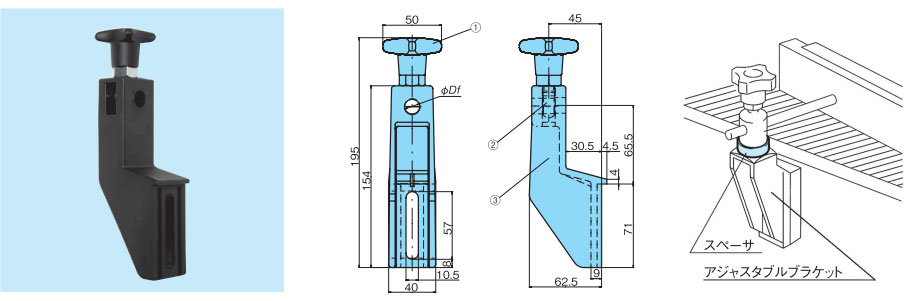

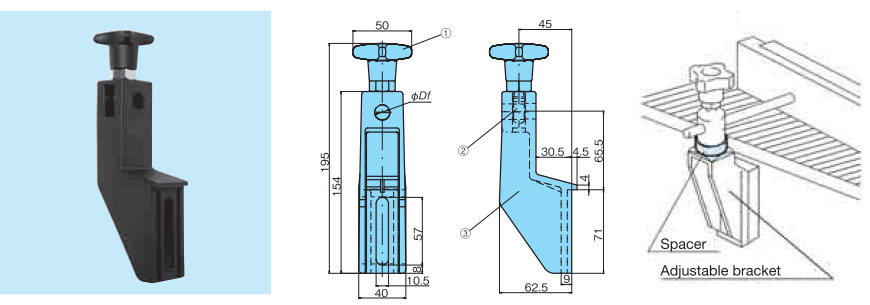

Soporte ajustable (GRB)
Úselo junto con una abrazadera para asegurar la guía.
[Haga clic para ampliar]
| Número de modelo | Material | Df | Producto equivalente a MB | DXF Forma datos |
Precio estándar | Plazo de entrega | PDF Dimensiones |
||
|---|---|---|---|---|---|---|---|---|---|
| 1. Nobu | 2. Perno de ojo | 3. Soporte | |||||||
| TP-C13696T-GRB | Poliamida y latón Inserto de tuerca niquelado (Color exterior: Negro) |
acero inoxidable | poliamida reforzada (Color exterior: Negro) |
12 | MB107-68200N-GRB MB107-6820-GRB |
DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | |
| TP-C13697T-GRB | 14 | MB107-67821N-GRB MB107-67821-GRB |
DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | ||||
Nota
1. Para obtener información sobre los pasadores a utilizar, consulte la sección Pasadores de abrazadera y Pasadores de soporte.
2. El TP-C13250T-TS y el TP-C13255-TS (soporte de bandeja) se pueden colocar en la ranura de la parte posterior de la unidad principal.
[Haga clic para ampliar]
| Número de modelo | Material | Df | Producto equivalente a MB | DXF Forma datos |
Precio estándar | Plazo de entrega | PDF Dimensiones |
|||
|---|---|---|---|---|---|---|---|---|---|---|

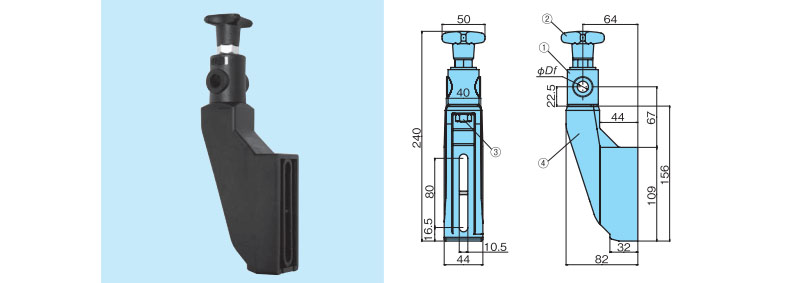

| 1. Cabezal ajustable (Posible rotación de 360°) |
2. Nobu | 3. Nuez | 4. Soporte | |||||||
| TP-C13054T-GRB | poliamida reforzada | acero inoxidable | acero inoxidable | poliamida reforzada | 12 | MB637-648372-GRB MB257-64591-GRB |
DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | |
| TP-C13055T-GRB | 14 | MB637-648382-GRB MB257-64601-GRB |
DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | |||||
Nota
1. Para obtener información sobre los pasadores a utilizar, consulte la sección Pasadores de abrazadera y Pasadores de soporte.
2. El TP-C13250T-TS y el TP-C13255-TS (soporte de bandeja) se pueden colocar en la ranura de la parte posterior de la unidad principal.

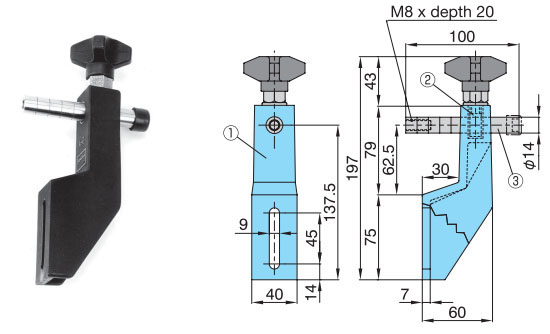

Soporte guía
[Haga clic para ampliar]
| Número de modelo | Material | DXF Forma datos |
Precio estándar | Plazo de entrega | PDF Dimensiones |
3DCAD | ||
|---|---|---|---|---|---|---|---|---|
| 1. Unidad principal | 2. Perno de ojo | 3. Pasador de ajuste | ||||||
| TP-A0 | poliamida reforzada | Latón | Acero inoxidable | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | 3DCAD | |
Nota
1.A0 (Un cero).

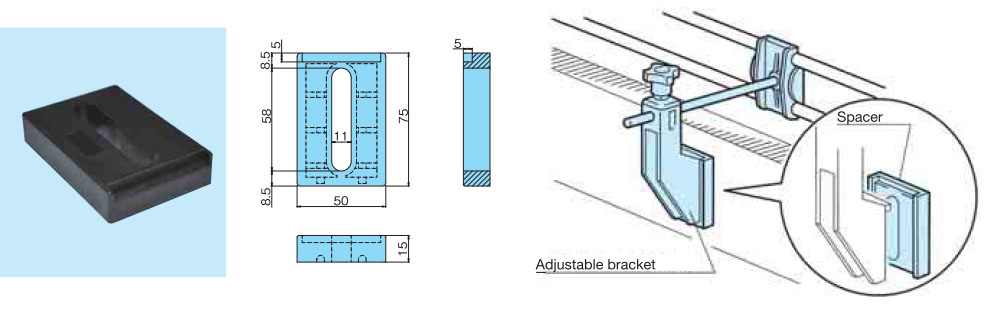

Espaciador (SP)
Use esto para ajustar la altura y el ancho del soporte ajustable.
[Haga clic para ampliar]
| Número de modelo | Material | Aplicable ajustable soporte |
Producto equivalente a MB | DXF Forma datos |
Precio estándar | Plazo de entrega | PDF Dimensiones |
|---|---|---|---|---|---|---|---|
| TP-C13400T-SP | poliamida reforzada | TP-C13696T-GRB TP-C13697T-GRB |
MB61-50870N-SP MB61-5087-SP |
DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. |
Nota
1. Hay ranuras en la parte posterior para instalar el TP-C13250T-TS y el TP-C13255-TS (soporte de bandeja).

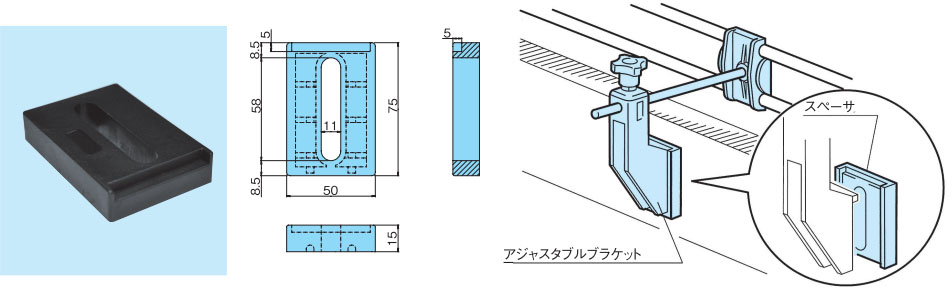

[Haga clic para ampliar]
| Número de modelo | Material | Aplicable ajustable soporte |
Producto equivalente a MB | DXF Forma datos |
Precio estándar | Plazo de entrega | PDF Dimensiones |
|---|---|---|---|---|---|---|---|
| TP-C13019T-SP | poliamida reforzada | TP-C13054T-GRB TP-C13055T-GRB |
MB142-6587-SP | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. |
Nota
1. Hay ranuras en la parte posterior para instalar los soportes de bandeja TP-C13250T-TS y TP-C13255-TS. Se pueden apilar varias bandejas.

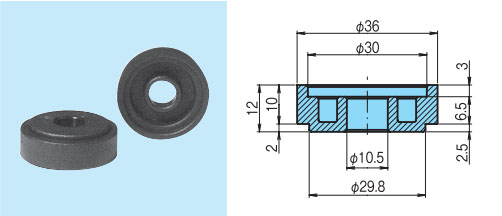

[Haga clic para ampliar]
| Número de modelo | Material | Aplicable ajustable soporte |
Producto equivalente a MB | DXF Forma datos |
Precio estándar | Plazo de entrega | PDF Dimensiones |
|---|---|---|---|---|---|---|---|
| TP-C13752T-SP | poliamida reforzada | TP-C13054T-GRB TP-C13055T-GRB |
MB227-61931-SP | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. |

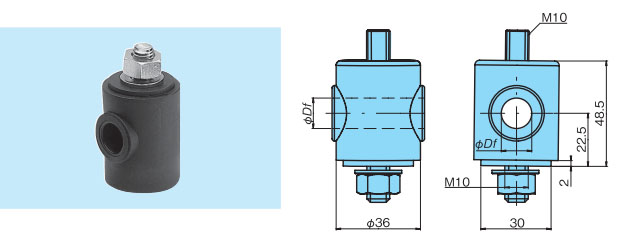

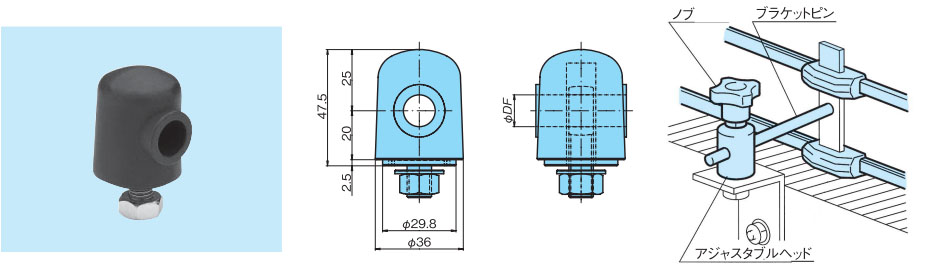

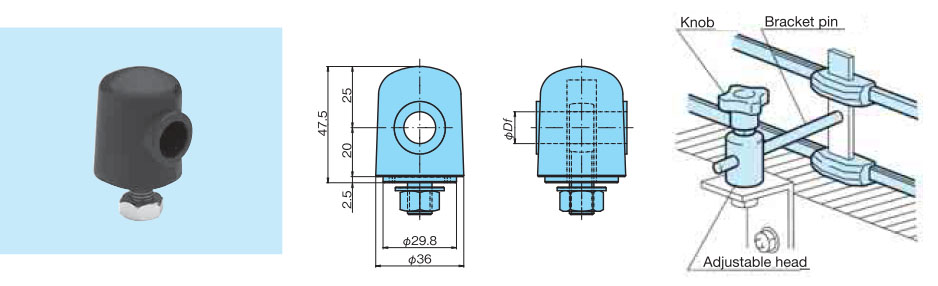

Cabezal ajustable (SH)
Úselo junto con una abrazadera para asegurar la guía.
[Haga clic para ampliar]
| Número de modelo | Material | Df | Producto equivalente a MB | DXF Forma datos |
Precio estándar | Plazo de entrega | PDF Dimensiones |
|
|---|---|---|---|---|---|---|---|---|
| cabeza | Aparte de la cabeza | |||||||
| TP-C13028T-SH | poliamida reforzada | acero inoxidable | 12 | MB255-6967-SH | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | |
| TP-C13029T-SH | 14 | MB255-6968-SH | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | |||
[Haga clic para ampliar]
| Número de modelo | Material | Df | Producto equivalente a MB | DXF Forma datos |
Precio estándar | Plazo de entrega | PDF Dimensiones |
|
|---|---|---|---|---|---|---|---|---|
| cabeza | Aparte de la cabeza | |||||||
| TP-C13037T-SH | poliamida reforzada | acero inoxidable | 12 | MB256-64561-SH | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | |
| TP-C13038T-SH | 14 | MB256-64571-SH | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | |||
Nota
1. Úselo en combinación con la perilla TP-C13355T-HD.

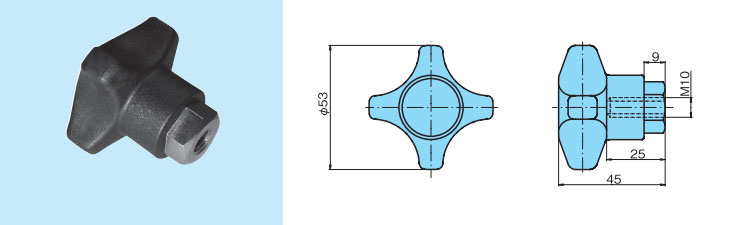

Nobu (HD)
[Haga clic para ampliar]
| Número de modelo | Material | Aplicable ajustable soporte |
Producto equivalente a MB | DXF Forma datos |
Precio estándar | Plazo de entrega | PDF Dimensiones |
|
|---|---|---|---|---|---|---|---|---|
| Perilla | Pieza roscada | |||||||
| TP-C13355T-HD | poliamida reforzada | Latón + niquelado | TP-C13037T-SH TP-C13038T-SH |
MB183-54921-HD | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | |

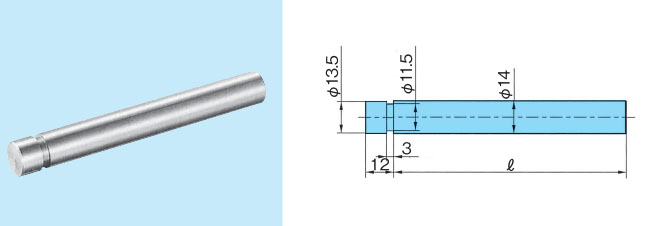

Pasador guía (GP)
Este es un pasador dedicado para TP-C13006NVT-GRC (abrazadera canal guía).
[Haga clic para ampliar]
| Número de modelo | Material | ℓ | Producto equivalente a MB | DXF Forma datos |
Precio estándar | Plazo de entrega | PDF Dimensiones |
|---|---|---|---|---|---|---|---|
| TP-C14-100T-GP | acero inoxidable | 100 | MB14-100-GP | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | |
| TP-C14-200T-GP | 200 | MB14-200-GP | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. |

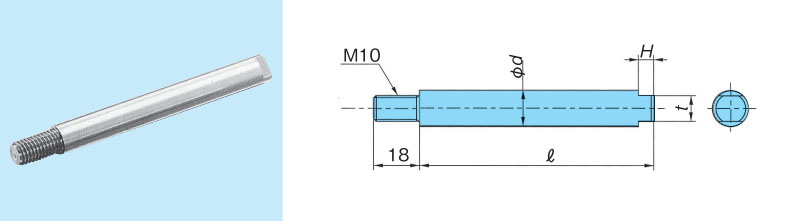

Pasador de abrazadera (CP)
El lado fijo tiene rosca macho. Úselo junto con canal guía y el soporte ajustable.
[Haga clic para ampliar]
| Número de modelo | Material | tamaño | Producto equivalente a MB | DXF Forma datos |
Precio estándar | Plazo de entrega | PDF Dimensiones |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| d | ℓ | H | t | |||||||
| TP-C12-100T-CP | acero inoxidable | 12 | 100 | 5 | 8 | MB12-100-CP | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | |
| TP-C12-200T-CP | 12 | 200 | 5 | 8 | MB12-200-CP | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | ||
| TP-C14-100T-CP | 14 | 100 | 6 | 10 | MB14-100-CP | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | ||
| TP-C14-200T-CP | 14 | 200 | 6 | 10 | MB14-200-CP | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | ||
| TP-C16-100T-CP | 16 | 100 | 8 | 13 | MB16-100-CP | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | ||
| TP-C16-200T-CP | 16 | 200 | 8 | 13 | MB16-200-CP | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | ||

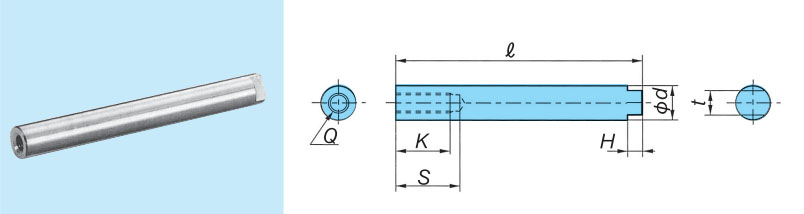

Pasador de soporte (BP)
El lado fijo tiene rosca hembra. Úselo junto con canal guía y el soporte ajustable.
[Haga clic para ampliar]
| Número de modelo | Material | tamaño | Producto equivalente a MB | DXF Forma datos |
Precio estándar | Plazo de entrega | PDF Dimensiones |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | ℓ | H | t | Q | S | K | |||||||
| TP-C12-100T-BP | acero inoxidable | 12 | 100 | 5 | 8 | M6 | 24 | 20 | MB12-100-BP | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | |
| TP-C12-200T-BP | 12 | 200 | 5 | 8 | M6 | 24 | 20 | MB12-200-BP | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | ||
| TP-C14-100T-BP | 14 | 100 | 6 | 10 | M8 | 26 | 22 | MB14-100-BP | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | ||
| TP-C14-200T-BP | 14 | 200 | 6 | 10 | M8 | 26 | 22 | MB14-200-BP | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | ||
| TP-C16-100T-BP | 16 | 100 | 8 | 13 | M10 | 30 | 27 | MB16-100-BP | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | ||
| TP-C16-200T-BP | 16 | 200 | 8 | 13 | M10 | 30 | 27 | MB16-200-BP | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | ||
