Abrazadera canal guía (GRC)
Utilizar para fijar canal guía.
[Haga clic para ampliar]
| Número de modelo | Material | canal guía aplicable | El material de acoplamiento que se va a fijar | Producto equivalente a MB | DXF Forma datos |
Precio estándar | Plazo de entrega | PDF Dimensiones |
||
|---|---|---|---|---|---|---|---|---|---|---|
| Unidad principal | tornillo | tuerca | ||||||||

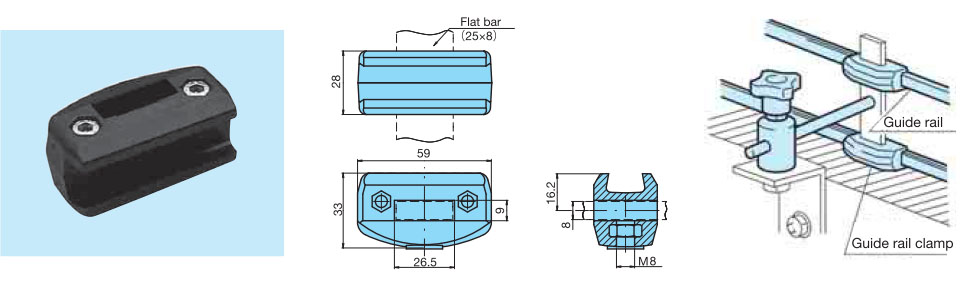

| TP-C13007T-GRC | poliamida reforzada | acero inoxidable | Latón + niquelado | TP-C19S00130-3MT-GR TP-C19S00165-3MT-GR |
Barra plana 25×8 |
MB580-603292-ARG | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | |
[Haga clic para ampliar]
| Número de modelo | Material | canal guía aplicable | El material de acoplamiento que se va a fijar | Producto equivalente a MB | DXF Forma datos |
Precio estándar | Plazo de entrega | PDF Dimensiones |
|---|---|---|---|---|---|---|---|---|
| Unidad principal | ||||||||

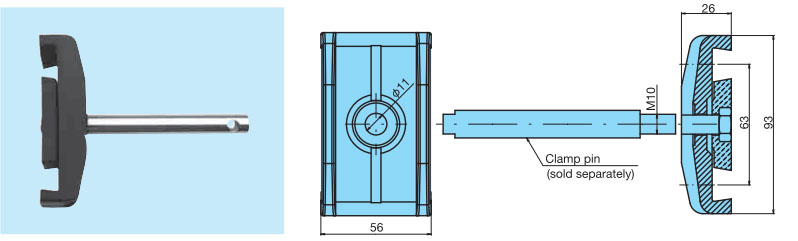

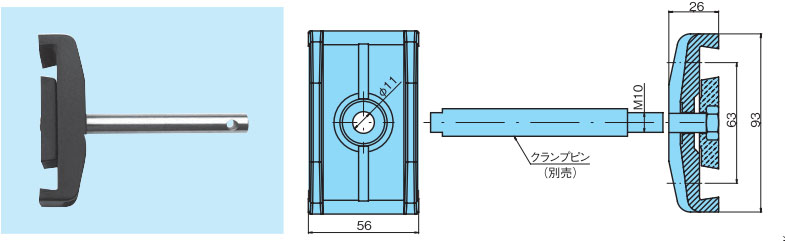

| TP-C13008NVT-GRC | poliamida reforzada | TP-C19S00130-3MT-GR TP-C19S00165-3MT-GR |
pasador de sujeción | MB213-60101-GRC | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. |
[Haga clic para ampliar]
| Número de modelo | Material | canal guía aplicable | El material de acoplamiento que se va a fijar | Producto equivalente a MB | DXF Forma datos |
Precio estándar | Plazo de entrega | PDF Dimensiones |
||
|---|---|---|---|---|---|---|---|---|---|---|
| Unidad principal | tornillo | tuerca | ||||||||

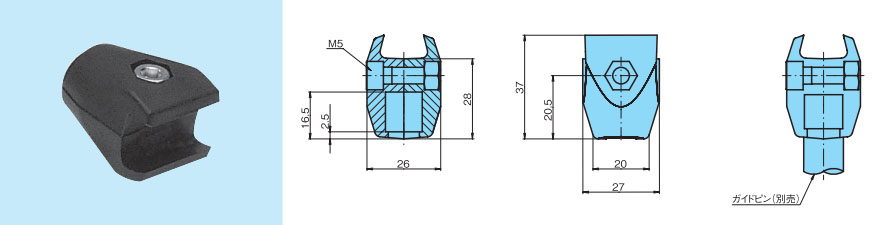

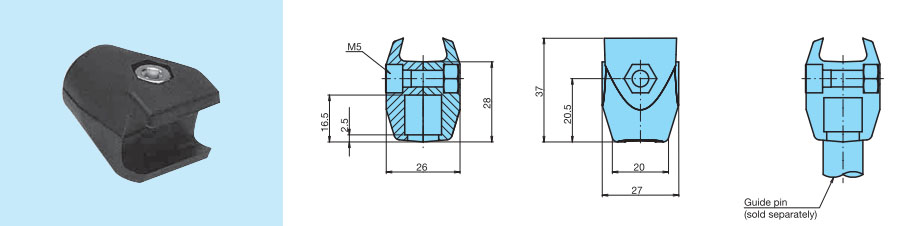

| TP-C13006NVT-GRC | poliamida reforzada | acero inoxidable | Latón + niquelado | TP-C19S00130-3MT-GR TP-C19S00165-3MT-GR |
pasador guía | MB210-59941-GRC | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | |
Nota
1. Esta abrazadera aprieta con más fuerza que la TP-C13012T-GRC. Úsela en lugares donde la presión sobre el riel sea fuerte (esquinas, líneas de acumulación, etc.).
[Haga clic para ampliar]
| Número de modelo | Material | canal guía aplicable | El material de acoplamiento que se va a fijar | Producto equivalente a MB | DXF Forma datos |
Precio estándar | Plazo de entrega | PDF Dimensiones |
|---|---|---|---|---|---|---|---|---|
| Unidad principal | ||||||||

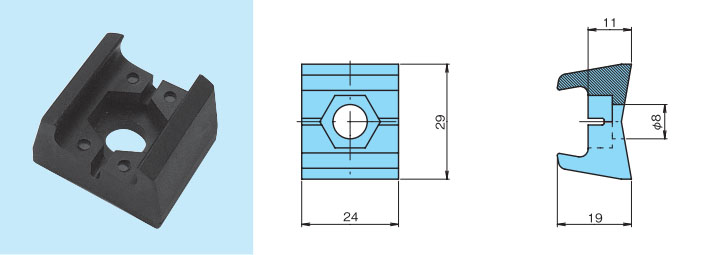

| TP-C13012T-GRC | poliamida reforzada | TP-C19S00130-3MT-GR TP-C19S00165-3MT-GR |
pasador de soporte Φ14 |
MB275-66811-GRC | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. |
[Haga clic para ampliar]
| Número de modelo | Material | canal guía aplicable | El material de acoplamiento que se va a fijar | Producto equivalente a MB | DXF Forma datos |
Precio estándar | Plazo de entrega | PDF Dimensiones |
|---|---|---|---|---|---|---|---|---|

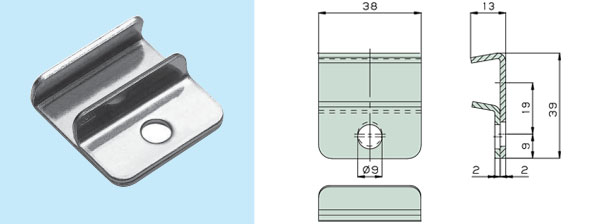

| TP-C13014T-GRC | acero inoxidable | TP-C19S00130-3MT-GR TP-C19S00165-3MT-GR |
marco | MB215-60121-GRC MB215-65976-GRC |
DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. |
[Haga clic para ampliar]
| Número de modelo | Material | canal guía aplicable | Producto equivalente a MB | DXF Forma datos |
Precio estándar | Plazo de entrega | PDF Dimensiones |
|---|---|---|---|---|---|---|---|

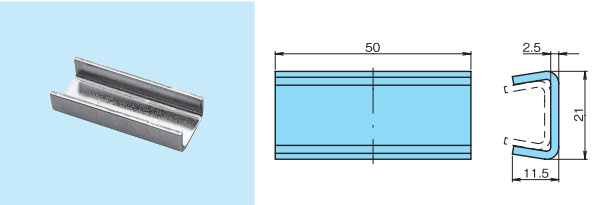

| TP-C13120T-GRC | acero inoxidable | TP-C19S00130-3MT-GR TP-C19S00165-3MT-GR |
MB214-60111-GRC | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. |
Abrazadera canal guía (solo TP-C19050LT-GR) (GRC)
[Haga clic para ampliar]
| Número de modelo | Material | canal guía aplicable | El material de acoplamiento que se va a fijar | Producto equivalente a MB | DXF Forma datos |
Precio estándar | Plazo de entrega | PDF Dimensiones |
|
|---|---|---|---|---|---|---|---|---|---|
| Unidad principal | Tuercas y arandelas | ||||||||

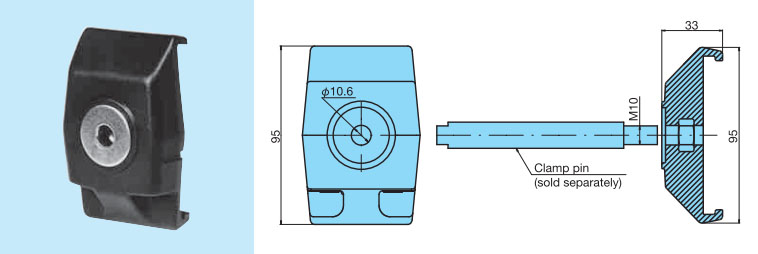

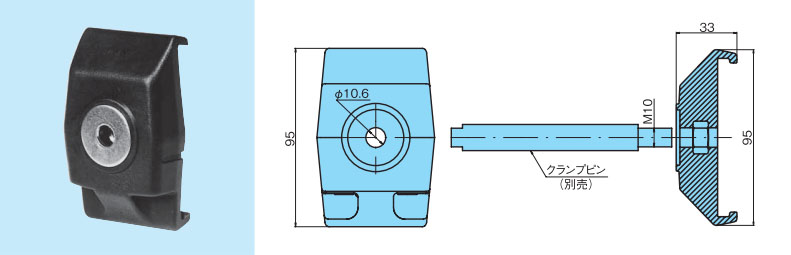

| TP-C13718T-GRC | poliamida reforzada | acero inoxidable | TP-C19050LT-GR | pasador de sujeción | MB298-60362-GRC | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | |
Abrazadera canal guía (para barras redondas) (GRC)
Úselo para asegurar guías de barras redondas.
[Haga clic para ampliar]
| Número de modelo | Material | Barra plana | DXF Forma datos |
Precio estándar | Plazo de entrega | PDF Dimensiones |
||
|---|---|---|---|---|---|---|---|---|
| Unidad principal | tornillo | tuerca | ||||||

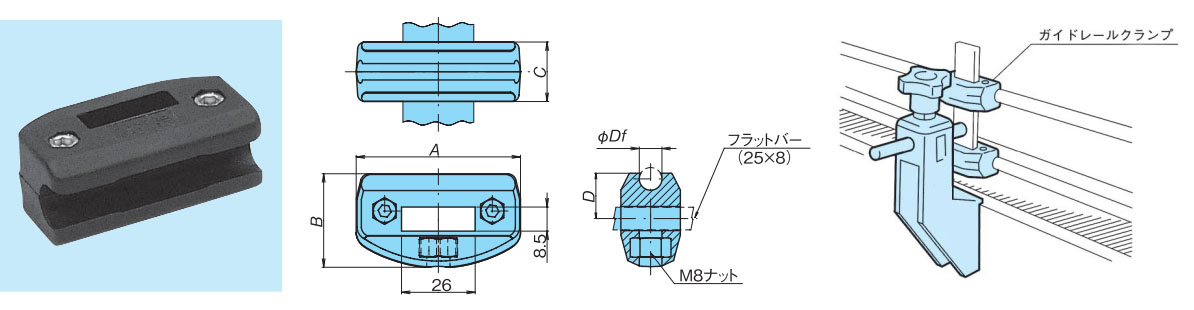

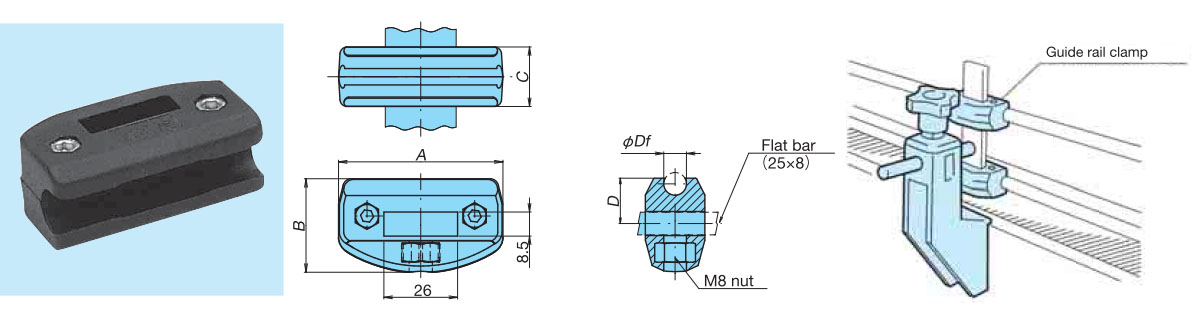

| TP-C13743T-GRC | poliamida reforzada | acero inoxidable | Latón + niquelado | 25×8 | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | |
| TP-C13741T-GRC | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | |||||
| TP-C13744NVT-GRC | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | |||||
| Número de modelo | Df | A | B | C | D | Producto equivalente a MB |
|---|---|---|---|---|---|---|
| TP-C13743T-GRC | 8 | 58 | 33 | 21 | 16 | MB159-6912-GRC |
| TP-C13741T-GRC | 10 | 58 | 33 | 21 | 16 | MB159-63389-GRC |
| TP-C13744NVT-GRC | 12 | 59 | 34.5 | 24 | 19 | MB159-6913-GRC |
[Haga clic para ampliar]
| Número de modelo | Material | Barras redondas utilizables | Producto equivalente a MB | DXF Forma datos |
Precio estándar | Plazo de entrega | PDF Dimensiones |
|
|---|---|---|---|---|---|---|---|---|
| Unidad principal | Tuercas y arandelas | |||||||

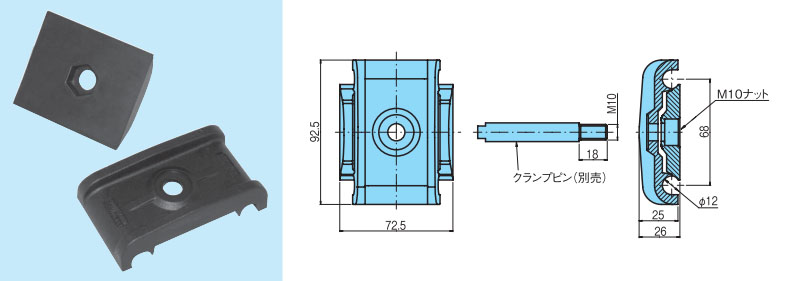

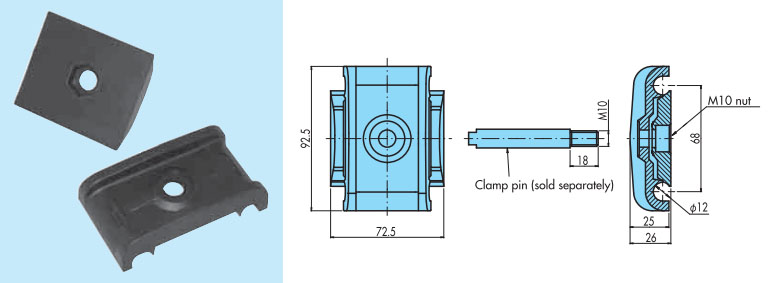

| TP-C13761XPT-GRC | poliamida reforzada | acero inoxidable | Φ12 | MB70-5095-GRC | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | |

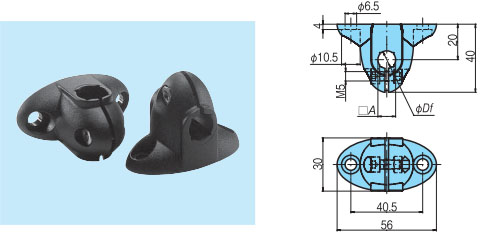

Abrazadera en T (TC)
[Haga clic para ampliar]
| Número de modelo | Material | Φ Df | □ A | tornillo Apretando esfuerzo de torsión |
Patas Tolerancia carga (fuerza de retención) |
Producto equivalente a MB | DXF Forma datos |
Precio estándar | Plazo de entrega | PDF Dimensiones |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| Unidad principal | tornillo, tuerca |
||||||||||
| TP-C13152T-TC | reforzamiento poliamida |
acero inoxidable | Φ10 | 8 | 2.94N･m | 49.0N | MB339-68363-TC | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | |
| TP-C13115T-TC | Φ12 | 10 | MB339-68375-TC | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | |||||
[Haga clic para ampliar]
| Número de modelo | Material | DXF Forma datos |
Precio estándar | Plazo de entrega | PDF Dimensiones |
3DCAD | |
|---|---|---|---|---|---|---|---|
| Unidad principal | Pernos y tuercas | ||||||
| TP-TC | poliamida reforzada | Acero inoxidable | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | 3DCAD | |

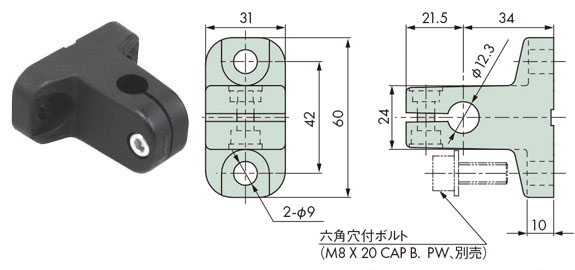

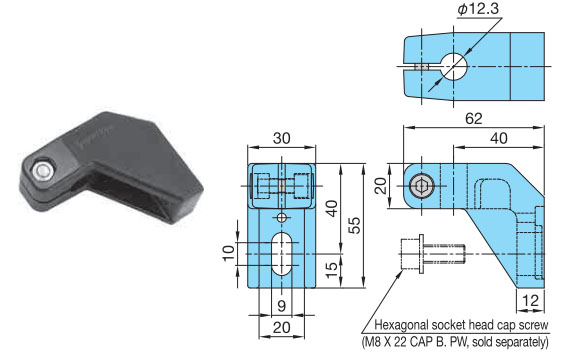

abrazadera en forma de L
[Haga clic para ampliar]
| Número de modelo | Material | DXF Forma datos |
Precio estándar | Plazo de entrega | PDF Dimensiones |
3DCAD | |
|---|---|---|---|---|---|---|---|
| Unidad principal | Pernos y tuercas | ||||||

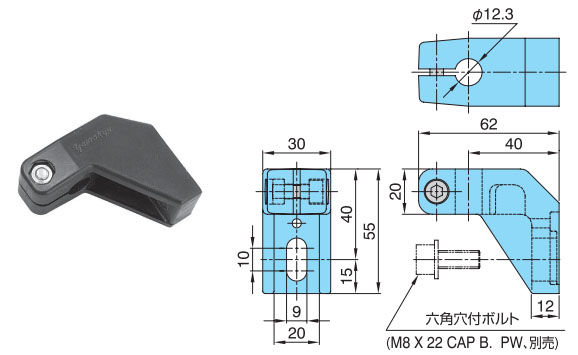

| TP-LC | poliamida reforzada | Acero inoxidable | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | 3DCAD | |

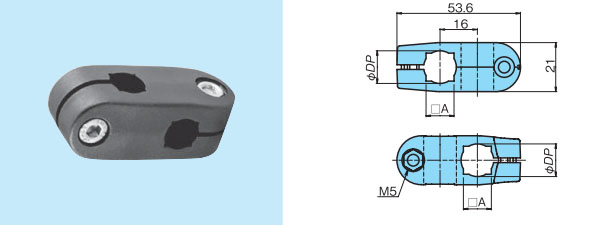

Bloque cruzado (CC)
Úselo junto con abrazaderas en T o abrazaderas para fotosensores para instalar guías y sensores.
[Haga clic para ampliar]
| Número de modelo | Material | Φ DP |
□A | tornillo Apretando esfuerzo de torsión |
Patas Tolerancia carga (fuerza de retención) |
Producto equivalente a MB | DXF Forma datos |
Precio estándar | Plazo de entrega | PDF Dimensiones |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| Unidad principal | tuerca, Arandela |
||||||||||
| TP-C13S00114T-CC | Polya Setar |
acero inoxidable | Φ10 | 8 | 2.94N･m | 49.0N | MB340-68373-CC | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | |
| TP-C13S00115T-CC | Φ12 | 10 | MB340-68385-CC | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | |||||
| TP-C13S00116T-CC | Φ14 | 12 | MB340-67375-CC | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | |||||
Nota
1. Asegúrese de consultar la tabla anterior para comparar los números de modelo de productos MB equivalentes.
[Haga clic para ampliar]
| Número de modelo | Material | DXF Forma datos |
Precio estándar | Plazo de entrega | PDF Dimensiones |
3DCAD | |
|---|---|---|---|---|---|---|---|
| Unidad principal | Pernos y tuercas | ||||||

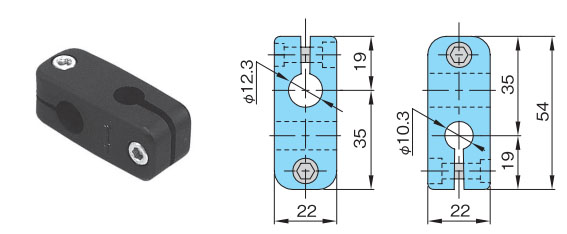

| TP-CRB | poliamida reforzada | Acero inoxidable | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | 3DCAD | |
Abrazadera del fotosensor (FSC)
Úselo junto con un bloque transversal o una abrazadera en T para instalar el sensor.
[Haga clic para ampliar]
| Número de modelo | Material | tornillo Apretando esfuerzo de torsión |
Patas Tolerancia carga (fuerza de retención) |
Producto equivalente a MB | DXF Forma datos |
Precio estándar | Plazo de entrega | PDF Dimensiones |
|
|---|---|---|---|---|---|---|---|---|---|
| Unidad principal | tuerca, Arandela |
||||||||

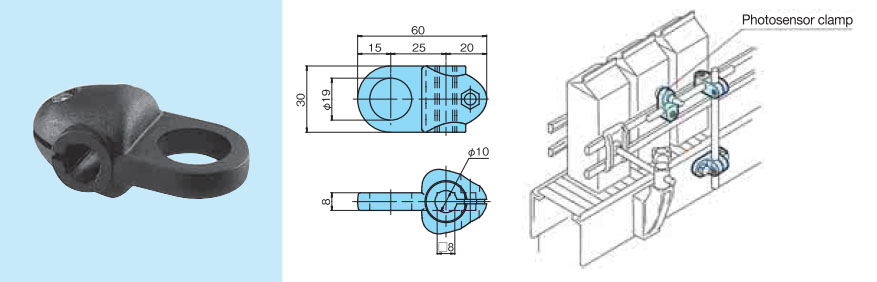

| TP-C13153T-FSC | poliamida reforzada | acero inoxidable | 2.94N･m | 49.0N | MB341-68383-FSC | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | |
Palanca de sujeción
[Haga clic para ampliar]
| Número de modelo | Material | DXF Forma datos |
Precio estándar | Plazo de entrega | PDF Dimensiones |
3DCAD | |
|---|---|---|---|---|---|---|---|
| Unidad principal | Pernos y tuercas | ||||||

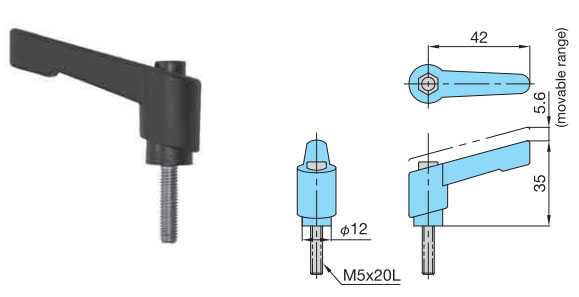

| TP-CL | poliamida reforzada | Acero inoxidable | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | 3DCAD | |
Nota
1. Este producto se fabrica bajo pedido.
Abrazadera canal guía
[Haga clic para ampliar]
| Número de modelo | Material | DXF Forma datos |
Precio estándar | Plazo de entrega | PDF Dimensiones |

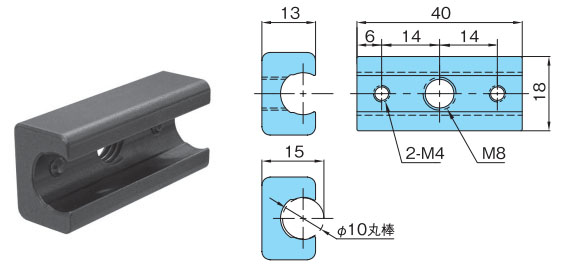

3DCAD |
|---|---|---|---|---|---|---|
| TP-GHB | Acero inoxidable (sinterización) |
DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | 3DCAD |
Nota
1. Este producto se fabrica bajo pedido.

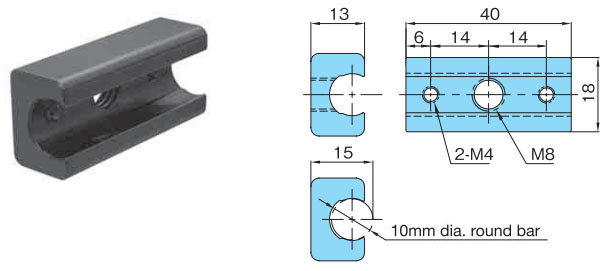

[Haga clic para ampliar]
| Número de modelo | Material | DXF Forma datos |
Precio estándar | Plazo de entrega | PDF Dimensiones |
3DCAD |
|---|---|---|---|---|---|---|

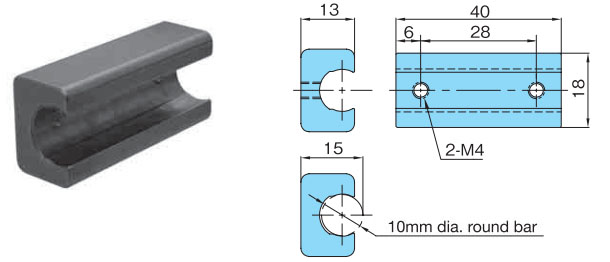

| TP-GHA | Acero inoxidable (sinterización) |
DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | 3DCAD |
Nota
1. Este producto se fabrica bajo pedido.
