especificaciones principales de la guía de cadena

※	Los datos CAD 3D se proporcionarán a través de un enlace al sitio Biblioteca de planos CAD de CADENAS Web2CAD Co., Ltd. "PARTcommunity".
※	Para consultas sobre datos CAD 3D y PARTcommunity, póngase en contacto con Cadenas Web2CAD. Cadenas Web to CAD Co., Ltd. TEL: (03)5961‐5031 FAX: (03)5961‐5032

Rodillo de retorno

Utilice el rodillo de retorno como soporte para la parte superior de la cadena en el lado de retorno de la cinta transportadora.

[Haga clic para ampliar]

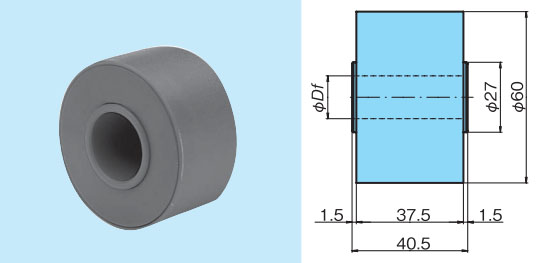

Rodillo de retorno dividido izquierdo y derecho (sin brida)
Número de modelo	Diámetro del eje Df	Material	Rango de temperatura de funcionamiento °C	color	Producto equivalente a MB	DXF Forma datos	Precio	Plazo de entrega	PDF Dimensiones
TP-C122113NT-RR	15.5	polietileno de alta densidad	-20～60	negro	MB554-695141-RR	DXF	Póngase en contacto con nosotros.	Póngase en contacto con nosotros.	PDF
TP-C12535NT-RR	20.5	polietileno de alta densidad	-20～60	negro	MB554-695171-RR	DXF	Póngase en contacto con nosotros.	Póngase en contacto con nosotros.	PDF

Nota

1.TP-C12535NT-RR es adecuado para cadenas anchas.

[Haga clic para ampliar]

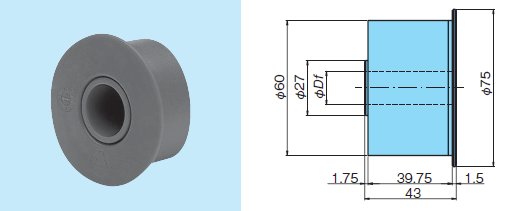

Rodillo de retorno dividido izquierdo y derecho (con brida)
Número de modelo	Diámetro del eje Df	Material	Rango de temperatura de funcionamiento °C	color	Producto equivalente a MB	DXF Forma datos	Precio	Plazo de entrega	PDF Dimensiones
TP-C122116NT-RR	15.5	polietileno de alta densidad	-20～60	negro	MB556-695221-RR	DXF	Póngase en contacto con nosotros.	Póngase en contacto con nosotros.	PDF
TP-C12536NT-RR	20.5	polietileno de alta densidad	-20～60	negro	MB556-695251-RR	DXF	Póngase en contacto con nosotros.	Póngase en contacto con nosotros.	PDF

Nota

1.TP-C12536NT-RR es adecuado para cadenas anchas.

[Haga clic para ampliar]

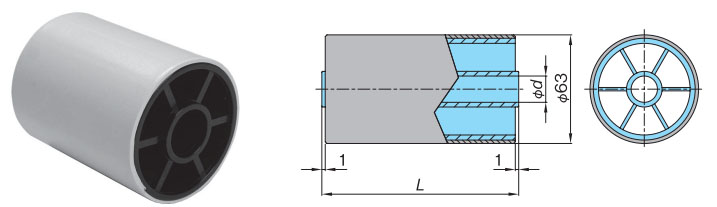

rodillo de retorno de alta rotación
Número de modelo	tamaño		Material		Rango de temperatura de funcionamiento °C	Aplicable Brida guía	DXF Forma datos	Precio	Plazo de entrega	PDF Dimensiones	3DCAD
Número de modelo	d	L	Unidad principal	goma de la periferia exterior	Rango de temperatura de funcionamiento °C	Aplicable Brida guía	DXF Forma datos	Precio	Plazo de entrega	PDF Dimensiones	3DCAD
TP-RR61544-RB	15.5	114	poliamida	Olefina Elastómero	-20～80	TP-DP615	DXF	Póngase en contacto con nosotros.	Póngase en contacto con nosotros.	PDF	3DCAD
TP-RR62032-RB	20.5	82				TP-DP620	DXF	Póngase en contacto con nosotros.	Póngase en contacto con nosotros.	PDF
TP-RR62044-RB	20.5	114				TP-DP620	DXF	Póngase en contacto con nosotros.	Póngase en contacto con nosotros.	PDF

Nota

1. Este producto se fabrica bajo pedido.

[Haga clic para ampliar]

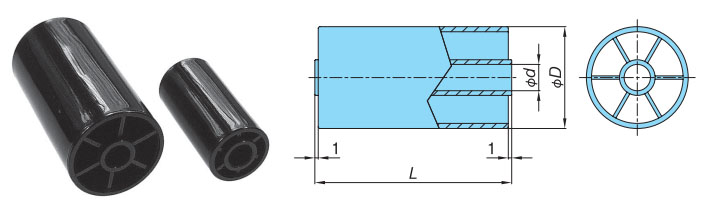

Rodillo de retorno
Número de modelo	tamaño			Material	Rango de temperatura de funcionamiento °C	Aplicable Brida guía	DXF Forma datos	Precio	Plazo de entrega	PDF Dimensiones	3DCAD
Número de modelo	D	d	L	Material	Rango de temperatura de funcionamiento °C	Aplicable Brida guía	DXF Forma datos	Precio	Plazo de entrega	PDF Dimensiones	3DCAD
TP-RR41532	40	15.5	82	poliamida	-20～80	TP-DP415	DXF	Póngase en contacto con nosotros.	Póngase en contacto con nosotros.	PDF	3DCAD
TP-RR41544	40	15.5	114			TP-DP415	DXF	Póngase en contacto con nosotros.	Póngase en contacto con nosotros.	PDF
TP-RR42032	40	20.5	82			TP-DP420	DXF	Póngase en contacto con nosotros.	Póngase en contacto con nosotros.	PDF
TP-RR42044	40	20.5	114			TP-DP420	DXF	Póngase en contacto con nosotros.	Póngase en contacto con nosotros.	PDF
TP-RR61532	60	15.5	82			TP-DP615	DXF	Póngase en contacto con nosotros.	Póngase en contacto con nosotros.	PDF
TP-RR61544	60	15.5	114			TP-DP615	DXF	Póngase en contacto con nosotros.	Póngase en contacto con nosotros.	PDF
TP-RR62032	60	20.5	82			TP-DP620	DXF	Póngase en contacto con nosotros.	Póngase en contacto con nosotros.	PDF
TP-RR62044	60	20.5	114			TP-DP620	DXF	Póngase en contacto con nosotros.	Póngase en contacto con nosotros.	PDF

Nota

1. Para cadenas de resina, utilice productos con d=15.5.

[Haga clic para ampliar]

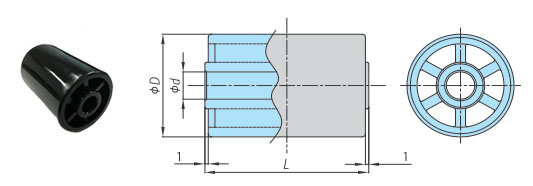

rodillo de retorno de diámetro pequeño
Número de modelo	tamaño			Material	Rango de temperatura de funcionamiento °C	Aplicable Brida guía	DXF Forma datos	Precio	Plazo de entrega	PDF Dimensiones	3DCAD
Número de modelo	D	d	L	Material	Rango de temperatura de funcionamiento °C	Aplicable Brida guía	DXF Forma datos	Precio	Plazo de entrega	PDF Dimensiones	3DCAD
TP-RR20650	20	6.5	49	poliamida	-20～80	TP-DP206	DXF	Póngase en contacto con nosotros.	Póngase en contacto con nosotros.	PDF	3DCAD
TP-RR30850	32	8.5	49			TP-DP308	DXF	Póngase en contacto con nosotros.	Póngase en contacto con nosotros.	PDF
TP-RR41050	40	10.5	49			TP-DP410	DXF	Póngase en contacto con nosotros.	Póngase en contacto con nosotros.	PDF

Nota

1. Tipos de cadena aplicables: WT0705-W, WT1515-W, WT1516-W, WT1515G-M, BTC4.

2. Si el ancho de la cadena es de 50 mm, también se puede utilizar Cadena superior de plástico.

[Haga clic para ampliar]

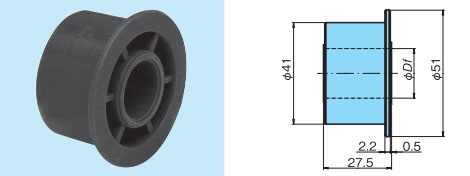

Rodillo de retorno (para cadena superior de acero inoxidable)
Número de modelo	Diámetro del eje Df	Material	Rango de temperatura de funcionamiento °C	color	Producto equivalente a MB	DXF Forma datos	Precio	Plazo de entrega	PDF Dimensiones
TP-C12822NT-RR	20.5	polietileno de alta densidad	-20 a 60 (Excluyendo atmósferas de agua caliente)	negro	MB73-5068-RR	DXF	Póngase en contacto con nosotros.	Póngase en contacto con nosotros.	PDF

Nota

1.Utilícelo con una cadena superior inoxidable.

[Haga clic para ampliar]

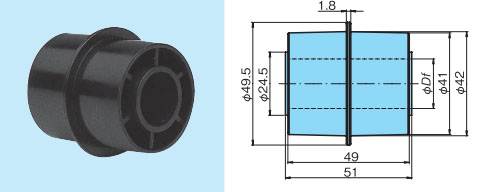

Rodillo de retorno (para cadena superior de acero inoxidable)
Número de modelo	Diámetro del eje Df	Material	Rango de temperatura de funcionamiento °C	color	Producto equivalente a MB	DXF Forma datos	Precio	Plazo de entrega	PDF Dimensiones
TP-C12862NT-DR	20.5	polietileno de alta densidad	-20 a 60 (Excluyendo atmósferas de agua caliente)	negro	MB125-68873-DR	DXF	Póngase en contacto con nosotros.	Póngase en contacto con nosotros.	PDF

Nota

1.Utilícelo con una cadena superior inoxidable.

[Haga clic para ampliar]

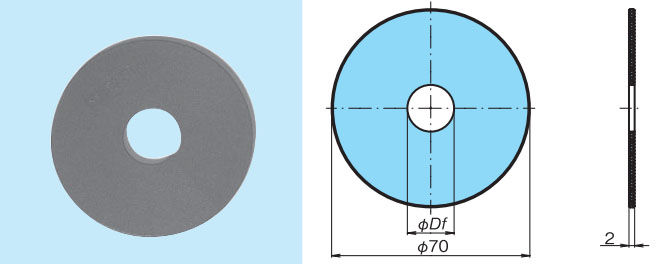

Número de modelo	Diámetro del eje Df	Material	Rango de temperatura de funcionamiento °C	color	Producto equivalente a MB	DXF Forma datos	Precio	Plazo de entrega	PDF Dimensiones
TP-C12842T-GF	15.5	polipropileno	0～80	verde	MB555-695181-GF	DXF	Póngase en contacto con nosotros.	Póngase en contacto con nosotros.	PDF
TP-C12534T-GF	20.5	polipropileno	0～80	verde	MB555-695211-GF	DXF	Póngase en contacto con nosotros.	Póngase en contacto con nosotros.	PDF

Nota

1. Utilizar junto con los rodillos de retorno divididos izquierdo y derecho.

[Haga clic para ampliar]

Número de modelo	tamaño		Material	Rango de temperatura de funcionamiento °C	DXF Forma datos	Precio	Plazo de entrega	PDF Dimensiones	3DCAD
Número de modelo	D	d	Material	Rango de temperatura de funcionamiento °C	DXF Forma datos	Precio	Plazo de entrega	PDF Dimensiones	3DCAD
TP-DP206	32	6.5	poliamida	-20～80	DXF	Póngase en contacto con nosotros.	Póngase en contacto con nosotros.	PDF	3DCAD
TP-DP308	45	8.5			DXF	Póngase en contacto con nosotros.	Póngase en contacto con nosotros.	PDF
TP-DP410	55	10.5			DXF	Póngase en contacto con nosotros.	Póngase en contacto con nosotros.	PDF
TP-DP415	55	16			DXF	Póngase en contacto con nosotros.	Póngase en contacto con nosotros.	PDF
TP-DP420	55	21			DXF	Póngase en contacto con nosotros.	Póngase en contacto con nosotros.	PDF
TP-DP615	80	16			DXF	Póngase en contacto con nosotros.	Póngase en contacto con nosotros.	PDF
TP-DP620	80	21			DXF	Póngase en contacto con nosotros.	Póngase en contacto con nosotros.	PDF
