especificaciones principales de las piezas de soporte del bastidor
Catálogos y manuales de instrucciones
| ※ | Los datos CAD 3D se proporcionarán a través de un enlace al sitio Biblioteca de planos CAD de CADENAS Web2CAD Co., Ltd. "PARTcommunity". |
| ※ | Para consultas sobre datos CAD 3D y PARTcommunity, póngase en contacto con Cadenas Web2CAD. Cadenas Web to CAD Co., Ltd. TEL: (03)5961‐5031 FAX: (03)5961‐5032 |
サポートベース (SB)
コンベヤの脚元を支持します。
[Haga clic para ampliar]
| Número de modelo | Material | Diámetro exterior de la tubería utilizada mm (diámetro nominal) Df |
Producto equivalente a MB | DXF Forma datos |
Precio estándar | Plazo de entrega | PDF Dimensiones |
||
|---|---|---|---|---|---|---|---|---|---|
| Unidad principal | Pernos y tuercas | Casquillo | |||||||

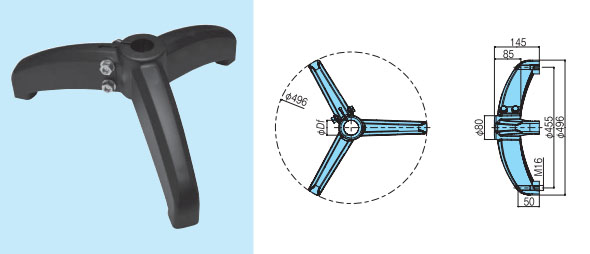

| TP-C15084T-SB | poliamida reforzada | acero inoxidable | Latón | 48.6 (1½) | MB615-600373-SB | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | |
| TP-C15088T-SB | poliamida reforzada | acero inoxidable | Latón | 60.5 (2) | MB615-699992-SB | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | |
| TP-C15084TSS-SB | poliamida reforzada | acero inoxidable | acero inoxidable | 48.6 (1½) | MB615-604583-SB | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | |
| TP-C15088TSS-SB | poliamida reforzada | acero inoxidable | acero inoxidable | 60.5 (2) | MB615-600453-SB | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | |
[Haga clic para ampliar]
| Número de modelo | Material | Diámetro exterior de la tubería utilizada mm (diámetro nominal) Df |
Producto equivalente a MB | DXF Forma datos |
Precio estándar | Plazo de entrega | PDF Dimensiones |
||
|---|---|---|---|---|---|---|---|---|---|
| Unidad principal | Pernos y tuercas | Casquillo | |||||||
| TP-C15060T-SB | poliamida reforzada | acero inoxidable | Latón | 48.6 (1½) | MB618-600383-SB | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | |
| TP-C15064T-SB | poliamida reforzada | acero inoxidable | Latón | 60.5 (2) | MB618-600223-SB | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | |
| TP-C15060TSS-SB | poliamida reforzada | acero inoxidable | acero inoxidable | 48.6 (1½) | MB618-604593-SB | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | |
| TP-C15064TSS-SB | poliamida reforzada | acero inoxidable | acero inoxidable | 60.5 (2) | MB618-600403-SB | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | |
[Haga clic para ampliar]
| Número de modelo | Material | Diámetro exterior de la tubería utilizada mm (diámetro nominal) Df |
Producto equivalente a MB | DXF Forma datos |
Precio estándar | Plazo de entrega | PDF Dimensiones |
||
|---|---|---|---|---|---|---|---|---|---|
| Unidad principal | Pernos y tuercas | Casquillo | |||||||

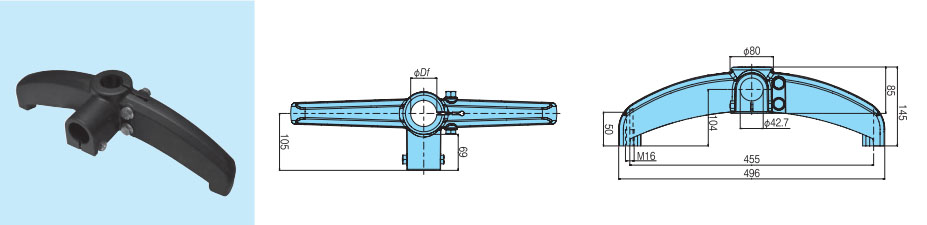

| TP-C15068T-SB | poliamida reforzada | acero inoxidable | Latón | 48.6 (1½) | MB619-600413-SB | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | |
| TP-C15072T-SB | poliamida reforzada | acero inoxidable | Latón | 60.5 (2) | MB619-600423-SB | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | |
| TP-C15068TSS-SB | poliamida reforzada | acero inoxidable | acero inoxidable | 48.6 (1½) | MB619-604573-SB | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | |
| TP-C15072TSS-SB | poliamida reforzada | acero inoxidable | acero inoxidable | 60.5 (2) | MB619-600433-SB | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | |
[Haga clic para ampliar]
| Número de modelo | Material | 耐荷重 kN |
ボルト、ナットの 締付トルク N･m |
DXF Forma datos |
Precio estándar | Plazo de entrega | PDF Dimensiones |
3DCAD | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Unidad principal | Pernos y tuercas | Casquillo | ||||||||

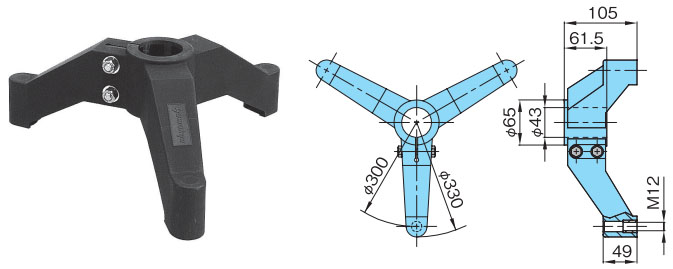

| TP-3SB43 | poliamida reforzada | Acero inoxidable | Latón + niquelado | 2.45 | 9.8 | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | 3DCAD | |
[Haga clic para ampliar]
| Número de modelo | Material | 耐荷重 kN |
ボルト、ナットの 締付トルク N･m |
DXF Forma datos |
Precio estándar | Plazo de entrega | PDF Dimensiones |
3DCAD | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Unidad principal | Pernos y tuercas | Casquillo | ||||||||
| TP-2SB43 | poliamida reforzada | Acero inoxidable | Latón + niquelado | 2.45 | 9.8 | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | 3DCAD | |
[Haga clic para ampliar]
| Número de modelo | Material | DF | 耐荷重 kN |
ボルト、ナットの 締付トルク N･m |
DXF Forma datos |
Precio estándar | Plazo de entrega | PDF Dimensiones |
3DCAD | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Unidad principal | Pernos y tuercas | Casquillo | |||||||||
| TP-2SB48 | poliamida reforzada | Acero inoxidable | Latón + niquelado | 48.6 | 3.43 | 14.7 | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | 3DCAD | |
| TP-2SB60 | poliamida reforzada | Acero inoxidable | Latón + niquelado | 60.5 | 3.43 | 14.7 | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | ||
